Устройство для усреднения и хранения шлама

Устройство для усреднения и хранения шлама

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для усреднения и хранения шлама и позволяет интенсифицировать процесс перемешивания. Устройство содержит бассейн 5, на стенках которого и на центральной опоре установлен мост 6 с приводом поворота 7 и распределительным шламопроводом, содержащим вертикальную 4 и наклонные 3 части, расположенные под углом к оси бассейна 5. Устройство снабжено воздухопроводом, вертикальная часть которого жестко закреплена внутри вертикальной части 4 шламопровода, а наклонная часть - параллельно под наклонной частью 3 распределительного шламопровода. Причем на конце воздухопровода выполнено сопло 13, состоящее из двух последовательно установленных с зазором конических насадков. 3 ил.

(Я)5 В 28 С 5/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИНМ

ПРИ ГКНТ СССР,(21) 4379728/23-33 (22) 19.02.88 (46) 23.04.90, Бюл. Р 15 (71) Всесоюзное государственное специальное бюро по проведению пуско-наладочных и проектно-конструкторских работ в цементной промьппленности

"Оргпроектцемент" (72) Б.А.Хухлачев (53) 621.929.5 (088.8) (56) Авторское свидетельство СССР

Р 1380971, кл. В 28 С 5/38, 1986. (54) УСТРОЙСТВО ДЛЯ УСРЕДНЕНИЯ И ХРАНЕНИЯ 11UIAMA (57) Изобретение относится к устройствам для усреднения и хранения шлама и позволяет интенсифицировать про..SU„„1558682 А 1

2 цесс перемешивания. Устройство содержит бассейн 5, на стенках которого и на центральной опоре установлен

"мост 6 с приводом поворота 7 и распределительным шламопроводом, содержащим вертикальную 4 и наклонные 3 части, расположенные под углом к оси бассей" на 5. Устройство снабжено воздухопроводом, вертикальная часть которого жестко закреплена внутри вертикальной части 4 шламопровода, а наклонная часть — параллельно под наклонной частью 3 распределительного шламопровода. Причем на конце воздухопровода выполнено сопло 13, состоящее иэ двух последовательно установленных с зазором конических насадков. 3 ил, 1558682

Изобретение относится к промышленности строительных материалов, а именно к устройствам для перемеитивания шлама при производстве цементного клинкера.

Цель изобретения — интенсификация процесса перемешивания.

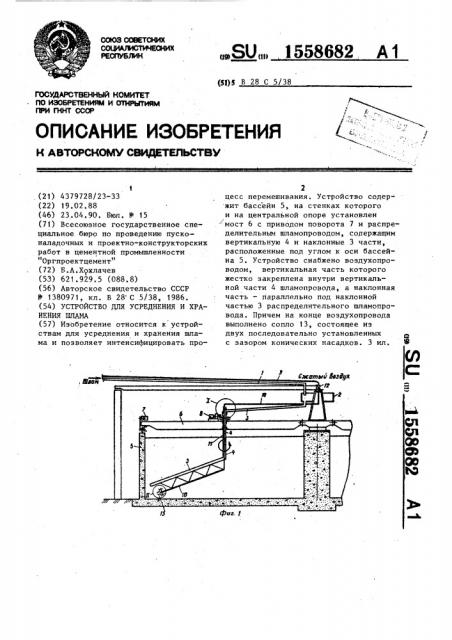

На фиг. 1 показано устройство.для усреднения и хранения шлама, общий вид; на фиг. 2 — узел I на фиг. 1; на фиг. 3 — узел II на фиг. 1.

Устройство для усреднения и хранения шлама содержит подающий шламопровод 1, емкость 2 для шлама, распределительный шламопровод, состоящий из двух наклонных 3 и вертикальной 4 частей, бассейн 5. Мост 6 с приводом 7 поворота установлен концами на стенке бассейна 5 и на центральной опоре (не показана). Распределительный шламопровод имеет привод

8 вращения. Для интенсификации процесса перемешивания в устройстве предусмотрен воздухопровод 9, содержа- 25 щий две наклонные 10 и одну вертикальную 11 части, причем наклонная часть воэдухопровода, установленная внутри бассейна, размещена параллель(но под наклонной частью распределительного шламопровода, а вертикальная его часть жестко смонтирована внутри вертикальной части шламопро.вода. Соединение частей (участков) воздухопровода обеспечивается герметичным сальниковым уплотнением 12. На конце воздухопровода имеется сопло

13, состоящее из двух, установленных последовательно,с. зазором конических насадков.

Устройство работает следующим образом.

В период заполнения бассейна 5 шлам подается от сырьевых мельниц насосом {не показан). По подающему 1 шламопроводу поступает в емкость 2, далее самотеком по распределительному шламопроводу 3 и 4 в бассейн 5. При этом мост 6 приводом 7 перемещается по круговому пути, а распределитель50 ный шламопровод 3 и 4 совершает планетарное вращение от привода 8 и шлем распределяется по всей площади бассейна 5. Воздух под давлением, проходя по воздухопроводу 9, наклонным

10 и вертикальной 11 его частям поступает на дно бассейна 5 и, поднимаясь к поверхности, перемешивает шлам. Так как вертикальная 11 часть воздухопровода установлена внутри вертикальной

4 части шламопровода, а нижняя наклонная 10 часть воздухопровода установлена параллельно и соединена с нижней

3 наклонной частью шламопровода, воздух поступает непосредственно под выходное отверстие последнего. Вследствие этого, шлам, поступающий иэ нижней части распределительного шламопровода, захватывается потоком воздуха и перемешивается. Кроме того, при поступлении воздуха из первого конического насадка во второй в процесс перемешивания включается шлам, . увлекаемый струей воздуха из пространства между двумя насадками.

На интенсивность процесса оказывает влияние и то, что воздухопроводу также. сообщается планетарное вращение, благодаря расположению вертикальной его части внутри вертикальной части распределительного шламопровода.

Формула изобретения

Устройство для усреднения и хранения шлама, содержащее установленный концами на стенке бассейна и на центральной опоре мост с приводом поворота, соединенный с подающим шламопроводом посредством промежуточного распределительный шламопровод, расположенный под углом к оси бассейна с приводом вращения и закрепленным на его конце насадком, о т л и ч а ющ е е с я тем, что, с целью интенсификации процесса перемешивания, устройство снабжено воэдухопроводом с соплом, вертикальная часть которого жестко установлена внутри промежуточного шламопровода, а наклонная часть размещена под распределительным шламопроводом параллельно ему, причем сопло воздухопровода выполнено иэ двух поеледовательно установленных с зазором конических насадков.

1558б82
