Контейнер для хранения и транспортировки газовых баллонов в вертикальном положении

Контейнер для хранения и транспортировки газовых баллонов в вертикальном положении

Иллюстрации

Показать все

Реферат



Изобретение относится к контейнерам и может быть использовано для транспортировки и хранения баллонов в вертикальном положении. Целью изобретения является повышение удобства эксплуатации. Контейнер содержит основание 1 с гнездами 2 для баллонов и центральную стойку, снабженную захватной скобой и фиксирующей рамкой 6 с гнездами, прижимными элементами 8 и фиксаторами. При загрузке контейнера баллоны устанавливаются в гнезда 2, поворачиваются до упора с фиксирующей рамкой и фиксируются прижимными элементами 8. 7 ил.

СВОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

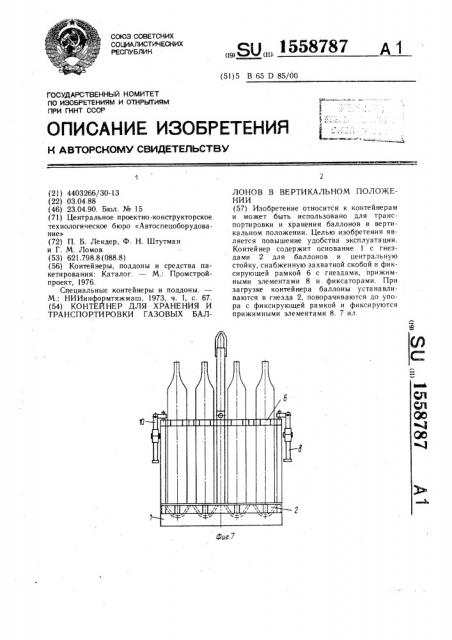

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ, НОМИТЕТ

ДО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ fXHT СССР (21) 4403266/30-13 (22) 03.04.88 (46) 23.04.90. Бюл. № 15 (71) Центральное проектно-конструкторское технологическое бюро «Автоспецоборудование» (72) П. Б. Лендер, Ф. Н. Штутман и Г. М. Ломов (53) 621.798.8 (088.8) (56) Контейнеры, поддоны и средства пакетирования: Каталог. — М.: Промстройпроект, 1976.

Специальные контейнеры и поддоны.—

M.: НИИинформтяжмаш, 1973, ч. 1, с. 67. (54) КОНТЕ1 1НЕР ДЛЯ ХРАНЕНИЯ И

ТРАНСПОРТИРОВКИ ГАЗОВЫХ БАЛ„„ЯЦ„„1558787 А 1 (51) 5 В 65 D 85/00

ЛОНОВ В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ (57) Изобретение относится к контейнерам и может быть использовано для транспортировки и хранения баллонов в вертикальном положении. Целью изобретения является повышение удобства эксплуатации.

Контейнер содержит основание 1 с гнездами 2 для баллонов и центральную стойку, снабженную захватной скобой и фиксирующей рамкой 6 с гнездами, прижимными элементами 8 и фиксаторами. При загрузке контейнера баллоны устанавливаются в гнезда 2, поворачиваются до упора с фиксирующей рамкой и фиксируются прижимными элементами 8. 7 ил.

1558787

Формула изобретения

Изобретение относится к контейнерам и может быть использовано для транспортировки и хранения баллонов в вертикальном положении.

Целью изобретения является повышение удобства эксплуатации.

На фиг. 1 показан предлагаемый контейнер, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4 — сечение  — В на фиг. 1; на фиг. 5— узел центрального балансирного запора; на фиг. 6 — разрез à — Г на фиг. 5; на фиг. 7 — контейнер со снятыми шарнирными рычагами.

Контейнер содержит основание 1 с гнездами 2 для баллонов 3 и центральную стойку 4, снабженную захватной скобой 5 и фиксирующей рамкой 6 с гнездами 7 для баллонов 3, прижимными элементами 8 и фиксаторами 9. Прижимные элементы 8 выполнены в виде шарнирных рычагов 10, каждый рычаг 10 снабжен шарнирно установленным в его средней части обрезиненным балансирным упором 11. Фиксаторы 9 установлены между соседними рычагами 10 и выполнены в виде центральных балансирных запоров, состоящих из подвижно установленного на фиксирующей рамке 6 приводного винта 12, снабженного сферической головкой 13 и расположенной на ней опорной пятой 14 с выступами 15. Против выступов 15 установлены ограничивающие упоры 16.

Контейнер работает следующим образом.

При погрузке баллонов в контейнер, в случае наличия грузоподъемного устройства со специальным захватом для переноса баллонов, шарнирные рычаги 10 посредством приводных винтов 12 несколько смещаются наружу для свободного прохождения баллонов, погружаемых сверху через гнезда 7 в фиксирующей рамке 6. В случае отсутствия соответствующих грузоподъе мных устройств и необходимости ручной загрузки баллонов (что является преобладающим в условиях автотранспортных предприятий) откидные рычаги 10 после их освобождения приводными винтами 12 наклоняются вверх и поворотом на 180 в горизонтальной плоскости вокруг шарниров опускаются снаружи в непосредственной близости от стоек контейнера. В случае, если окружающие габариты не позволяют повернуть откидные рычаги 10 на 180, то они после некоторого поворота в горизонтальной плоскости могут быть опущены, находясь еще в непосредственной близости от контейнера, и для последуюшего поворота в roризонтальной плоскости до 180 потребуется ли шь ми ни мал ьное свободное простра нство вокруг контейнера. Баллоны при этом устанавливаются в гнезда 2 основания 1 не посредством их подъема через верхние выемки фиксирующей рамки 6, а сбоку — снаружи контейнера, непосредственной установкой их в выемку основания 1 и с последующим поворотом вверх до вертикального положения, что значительно облегчает погрузку и выгрузку баллонов. После этого поворотом двух приводных винтов 12 достигается запирание всех восьми баллонов, размещенных в выемках контейнера.

Выгрузка баллонов осуществляется аналогично только в обратном порядке.

Применение контейнера для транспортировки баллонов, снабженных откидными рычагами с обрезиненными балансирными упорами, между которыми установлены центральные балансирные запоры, взаимодействующими с приводными винтами, позволяет посредством двух винтов обеспечить быстрое, надежное и равномерное запирание всех баллонов в контейнере при любом его заполнении баллонами и фиксацию всех рычагов при транспортировке порожних контейнеров, обеспечив при этом полную безопасность при перевозке баллонов с остатками горючих газов.

Контейнер для хранения и транспортировки газовых баллонов в вертикальном положении, содержащий основание с гнездами для баллонов и центральную стойку, снабженную захватной скобой и расположенной в средней части стойки фиксирующей рамкой с гнездами для баллонов, прижимными элементами и фиксаторами, отличающийся тем, что, с целью повышения

Удобства эксплуатации, прижимные элементы выполнены в виде шарнирных рычагов, каждый из которых снабжен шарнирно установленным в средней части рычага обрезиненным балансирным упором, а фиксаторы установлены между соседними рычагами и выполнены в виде центральных балансирных запоров, взаимодействующих с концами шарнирных рычагов, при этом каждый центральный балансирный запор состоит из подвижно установленного на фиксирующей рамке приводного винта, снабженного сферической головкой и расположенной на ней опорной пятой с выступами, а против выступов опорной пяты установлены ограничивающие упоры.

1558787

1558787

ВиЫ А

Фиг. 5

1558787

Фие. 4 юг. 5

1558787

Сост ави тел ь В. П а с ю та

Редактор И. Горная Техред И. Верес Корректор И.Муска

Заказ 810 Тираж 505 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, !01
