Реферат



Изобретение относится к подъемно-транспортному оборудованию, а именно к ограничителям грузоподъемности кранов. Цель изобретения - повышение надежности. Пластина 1 установлена в канавках призм 2 и 3 и сопряжена с выключателями 11 и 12. Призма 3 подвижна и соединена с толкателем 7 для связи с нагружаемым элементом крана. Винт 8 сжимает пружину 10. При чрезмерном нагружении толкателя 7 пластина 1 изгибается и срабатывает один из выключателей. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В бб С 15 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

17

12

:Ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

ПРИ fXHT СССР (21) 4448595/30-11 (22) 27.06.88 (46) 23.04.90. Бюл, Ь" 15 (71) Симферопольское научно-производственное объединение механизации и автоматизации погрузочно-разгрузочных и складских работ (72) И.Е.Рысин (53) 62 1.874 (088.8) (56) Авторское свидетельство СССР

У 605784, кл. В 66 С 15/00, 12.11.76. (54) ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ

КРАНА

„.SU„„-1Я6863 ...,., А1

2 (57) Изобретение относится к подъем,но-транспортному оборудованию, а именно к ограничителям грузоподъемности кранов. Цель изобретения — повышение надежности. Пластина 1 установлена в канавках призм 2 и 3 и сопряжена с выключателями 11и 12. Призма 3 подвижна и соединена с толкателем 7 для связи с нагружаемым элементом крана. Винт 8 сжимает пружину 10.

При черезмерном нагружении толкателя

7 пластина 1 изгибается и срабатывает один из выключателей. 1 ил.

1558853

Составитель А.Гедеонов

Техред M.Õoäàíè÷ Корректор С.Черни

Редактор Н.Яцола

Тираж 595

З.аказ 814

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãoðîä, ул. Гагарина,10!

Изобретение относится к подъемнотранспортному оборудовайию, а именно к ограничителям грузоподъемности кранов.

Цель изобретения — повышение надежности.

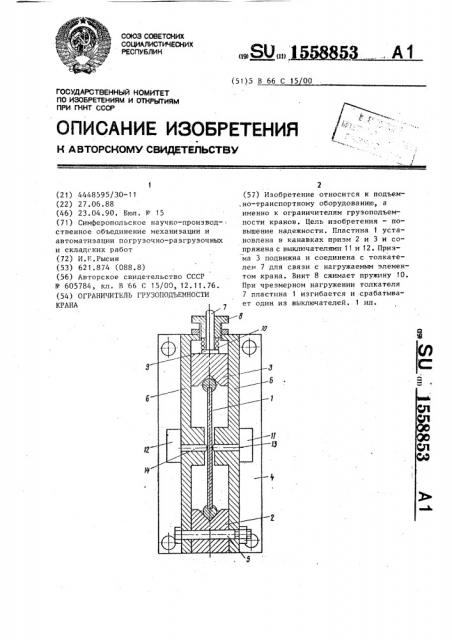

На чертеже изображен ограничитель, общий вид.

Ограничитель содержит упругую пластину 1 концы которой расположены в канавках опорных призм 2 и 3. Призма 2 закреплена в корпусе 4 посредством фиксатора 5. Корпус 4 установлен на основании крана и выполнен с направляющими 6. Призма 3 расположена в направляющих 6 ° Средство для связи с нагружаемым элементом крана включает в себя толкатель 7, частично расположенный в отверстии регулировочного винта 8 над пластиной 1 и выполненный со стороны призмы 3 с кольцевым упором 9. Пружина 10 установлена между упором 9 и торцом винта 8. Конечные выключатели 11 и.12 установлены на корпусе 4 с двух сторон пластины 1, с которой сопряжены . их чувствительные элементы 13 и 14.

Выключатели 11 и 12 включены в цепь управления краном последовательно друг с другом.

Ограничитель работает следующим образом.

При нагружении толкателя 7 усилие передается на пластину 1 через призму

3. При достижении предельного усилия пластина 1 изгибается и срабатывает и один из выключателей 11 и 12. Предварительная регулировка ограничителя производится вращением винта 8.

Формула изобретения

Ограничитель грузоподъемности крана, содержащий упругую пластину, "концы которой расположены в канавках призм, а средняя часть с одной стороны сопряжена с чувствительным элементом конечного выключателя, закрепленного в корпусе и включенного в цепь управления краном, фиксатор, посредством которого одна опорная призма закреплена в корпусе, установленном на основание крана и выполненном с направляющими, в которых с возможностью перемещения вдоль продольной оси пластины расположена другая опорная призма, сопряженная со средством для связи с нагружаемым элементом крана, и регулировочный винт, установленный на .корпусе, о т л и ч а— ю шийся тем, что, с целью повышения надежности, регулировочный,винт расположен на продольной оси пластины со стороны второй опорной призмы и выполнен с осевым отверстием, а средство для связи с нагружаемым элементом крана включает в себя толкатель, частично расположенный в отверстии регулировочного винта и выполненный со стороны опорной призмы с кольцевым упором, и пружину, установленную между кольцевым упором толкателя и торцом регулировочного винта, а ограничитель снабжен дополнительно конечным выключателем, сопряженным своим чувствительным элементом с другой стороны пластины, закрепленным на корпусе и включенным в цепь управления крана последовательно с первым > выключателем.
