Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к составам бетонных смесей и может найти применение в производстве бетонных и железобетонных изделий и конструкций. Цель изобретения - повышение прочности бетона. Бетонная смесь содержит, мас.%: цемент 13,6-14,4, щебень 45,1-46,9, песок 31,2-33,0, шлам бората кальция 1,6-2,4, вода остальное. Прочность бетона составляет 55-55,7 МПа. 2 табл.

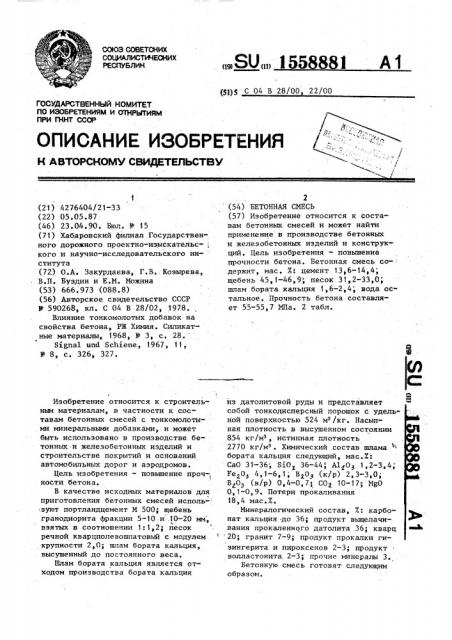

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН (g1)g С 04 В 28/00 22/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4276404/21-33 (22) 05.05.87 (46) 23.04.90. Бюл. 1Ô 15 (71) Хабаровский филиал Государственного дорожного проектно-изыскательс-:, кого и научно-исследовательского института (72) О.А. Закурдаева, Г.В. Козырева, В.П. Буздин и Е.N. Можина (53) 666.973 (088.8) (56) Авторское свидетельство СССР

У 590268, кл. С 04 В 28/02, 1978.

Влияние тонкомолотых добавок на свойства бетона, РЖ Химия. Силикатные материалы, 1968, Н 3, с. 28.

Signal und Schiene, 1967, 11

У 8, с. 326, 327.

Изобретение относится к строительным материалам, в частности к составам бетонных смесей с тонкомолотыми минеральными добавками, и может быть использовано в производстве бетонных и железобетонных изделий и строительстве покрытий и оснований автомобильных дорог и аэродромов.

Цель изобретения - повышение прочности бетона.

В качестве исходных материалов для приготовления бетонных смесей используют портландцемент И 500; щебень гранодиорита фракции 5-10.и,10-20 мм, взятых в соотношении 1: 1 2; песок речной кварцполевошпатовый с модулем крупности 2,0; шлам бората кальция, высушенный до постоянного веса, Шлам бората кальция является отходом производства бората кальция

„.Я0„„1558881 A 1

2 (54) БЕТОННАЯ СМЕСЬ (57) Изобретение относится к составам бетонных смесей и может найти применение в производстве бетонных и железобетонных изделий и конструкций. Цель изобретения — повышение прочности бетона. Бетонная смесь со-: держит, мас. %: цемент 13,6-14,4; щебень 45,1-46,9; песок 31,2-33,0; шлам бората кальция 1,6-2,4; вода ос" тальное. Прочность бетона-составляет 55-55,7 МПа. 2 табл. из датолитовой руды и представляет собой тонкодисперсный порошок с удельной поверхностью 524 м /кг. Насыпная плотность в высушенном состоянии

854 кг/м, истинная плотность

2770 кг/м . Химический состав шлама бората кальция следующий, мас.%:

СаО 31-36; Si0> 36-44, А1 0> 1,2-3,4;

Fez0> 4,1-6,1; В Оз (к/р) 2,3-3,0;

В О (в/р) 0,4-0,7, СО 10-171 NgO

О, 1-0,9. Потери прокаливания

18,4 мас.X.

Минералогический состав, %: карбонат кальция -до 36; продукт выщелачивания прокаленного датолита 36; кварц 20; гранит 7-9; продукт прокалки гизингерита и пироксенов 2-3; продукт волластонита. 2-3; прочие минералы 3.

Бетонную смесь готовят следующим образом.

1558881

1,6-2,4

Остальное

Т а б л и ц а 1

Содержание компонентов, мас. 7., в составе

Компоненты

Известный

Предлагаемь

13 ° 6, 14ь 4 13,6

46 ° 9 46в9 46 9

31,2

2,4 (17,6) 31,2

31,2

1,6 2,4 (11, 1) (17,6)

5,9 5,9 .

5,9

5,9

П р и м е ч а н и е . В скобках приведен расход добавок в процентах от массы цемента.

Вначале смешивают шлам бората кальция с цементом. Затем отдозированные сухие компоненты заполнителей и вяжущее тщательно перемешивают, пос-.5 после чего к сухой смеси добавляют воду в количестве, необходимом для получения однородной бетонной смеси с жесткостью 60 с, и в течение 3 мин проводят ее окончательное перемешива 10 ние. Из бетонной смеси формуют образ" цы — кубы размером 10-10 10 см путем виброуплотнения с пригруэом 0,004 МПа на стандартной виброплощадке. Твердение образцов осуществляется в течение 15

28 сут в нормальных условиях.

Одновременйо готовят для сравнения бетонные смеси, содержащие в качес гве тоикодисперсной карбойатсодержащей добавки молотый известняк, высушенный до постоянного веса, с удельной поверхностью 570 м /кг. Составы используемых бетонных смесей приведены в табл. 1 ° результа гы испыта- 25 ний - в табл. 2.

Портландцемент, М 500 14,4

Щебень гранодиоритовый 46,9

Песок кварц полевошпатовый 31,2

Шлам бората 1,6 кальция (11 1)

Молотый известняк

Вода

АнаЛиз результатов показывает, что составы с добавкой шлама бората кальция дают прочность на 17»22,5Х выше аналогичных составов с добавкой молотого известняка. При этом в предлагаемых составах утилизируют отход производства.

Формула изобретения

Бетонная смесь, включающая цемент, щебень, песок, тонкодисперсную карбонатсодержащую добавку и воду, отличающаяся тем, что, с целью повышения прочности бетона, бетонная смесь в качестве тонкодисперсной карбонатсодержащей добавки содержит шлам бората кальция при следующем соотношении компонентов, мас. 7.:

Цемент 13 6-14,4

Щебень 45,1-46,9

Песок 31,2-33,0

Шлам:бората кальция .Вода

Таблица 2

Значения показателей для состава

Показатели

I 2 3 4

Предел прочности, при сжатии, МПа, в возрасте 28 сут

Плотность бетона, кг/м

55,7 55,0 47,6 44,9

2387 2408 2400 2400

Составитель Н. Федорова

Техред А.Кравчук Корректор В. Кабаций i

Редактор Н. Яцола

Тираж 567

Заказ 815

Подписное

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина,101
