Класс Н 01g; 21g, 10„

Н 03h; 21g, 34

Л 155890

СССР

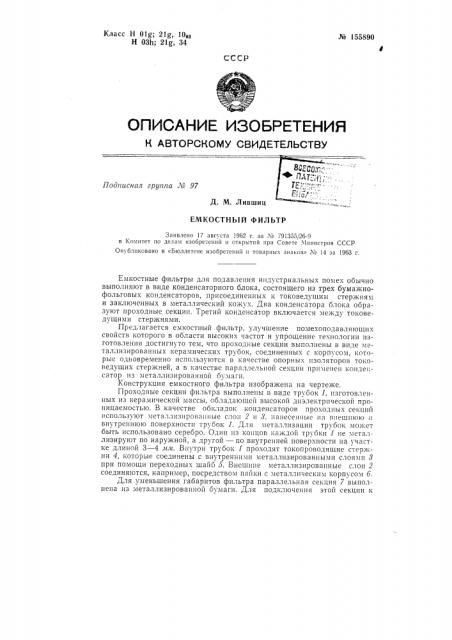

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лг 97

Д. М. Лившиц

ЕМКОСТНЪ|Й ФИЛЬТР

Заявлено 17 августа 1962 г. за М 79135526-9 в Комитет по делана изобретений и открытий при Совете й|инистров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 14 за 1963 -.

Емкостные фильтры для подавления индустриальных помех обычно выполняют в виде конденсаторного блока, состоящего из трех бумажнофольговых конденсаторов, присоединенных к токоведущим стержням и заключенных в металлическии кожух. Два конденсатора олока образуют проходные секции. Третий конденсатор включается между токоведущими стержнями.

Предлагается емкостный фильтр, улучшение помехоподавляющих свойств которого в области высоких частот и упрощение технологии изготовления достигнуто тем, что проходные секции выполнены в виде металлизированных кер2хlических Tp) Îoå, соединенных с корпусом, КОторые одновременно используются в качестве опорных изоляторов токоведущих стержней, а в качестве параллельной секции применен конде|;— сатор из металлизированной бумаги.

Конструкция емкостного фильтра изображена на чертеже.

Проходные секции фильтра выполнены в виде трубок 1, изготовленных из керамической массы, обладающей высокой диэлектрической проницаемостью. В качестве обкладок конденсаторов проходных секций используют металлизированные слои 2 н 8, нанесенные на внешн|ою н вн jтpеHнюю поверхности тр1 ООк 1. Д.7я металлизации труООК мо?кет

Оыть исп01b30B2HD серебро. Один из концов каждой трубки 1 не 1 еталлизируют по наружной, а другой — по внутренней поверхности на участке длиной 3 — 4 Ilgwu. ВнуTpи трубок 1 проходят токопроводящие стержни 4, которые соединены с внутренними металлизированными слоями 8 при помощи переходных шайб 5. Внешние металлизированные слон 2 соединяются, например, посредством пайки с металлическим корпусом 6.

Для уменьшения габаритов фильтра параллельная секция 7 выполнена Н3 х|еталлизипованной о маги. Для подключения 3TQII секции K № 155890 стержням 4 служат проводники 8. От корпуса б секция 7 изолирована прокладками 9 из кабельной бумаги. Корпус закрыпг металлической крышкой l0, снабженной стеклянными изоляторами ll, через которые проходят стержни 4.

Описанный фильтр мохкет быть индуктивно-емкостным Г-образным или П-образным.

В Г-оораз11ом фильтре внутри керамических трубок вместо токоьсдущих стержней устанавливают дроссели на ферритовых цнлн11дрнческих сердечниках нли на токоведущие стержни надевают трубочки из феррита или магнитодиэлектрика, образующие «безвитковые» дросселя.

B П-образном фи ibTpe керам11 1еские Tp i бкн имеют B центре Hebleталлизированные внутренние участки, т. е. создана система из двух параллельно соединенных конденсаторов с одной общей обкладкой. На токоведущнй стержень надевают трубочки из феррита или диэлектрика или вместо токоведущих стержнеи устанавл1".ва10т дроссслн Ia цнзнндрическом сердечнике.

Предмет изобретения

Емкостны11 ()II!bTp I, III подав.!eни51 HIIJK стриалbнblх радиопомех, BbII1oJIHeHHblII в BH+e lIPHcoe+HIIeIIHblx K токовеДУщим проходных и одной параллельной секций, зак;поченных в металлическии корпус, отл H ч а ющи и ся тем, что, с целью повышения помехогодавляющих свойств фильтра в области высоких частот и упрощения технологии его изготовленн51, проходные секции вьшолне 1ы в виде сое,1иненIIbIx c корп cori DICT!!ллизирова:1ных 1 .ерамических одновременно 01!op»blix!H изо,ls!Top!la!H токовс,1ущнх стержней, а в качестве параллельной секции применен конденсатор из металлизированной бумаги.

4 6 2 3
