Патент ссср 155899

Патент ссср 155899

Иллюстрации

Показать все

Реферат

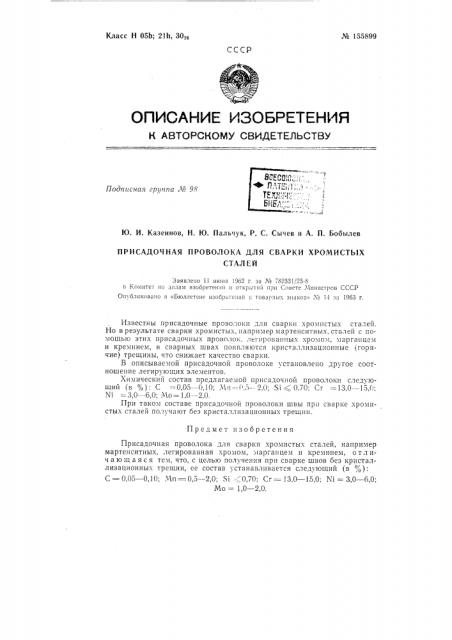

Класс Н 05b; 21h, 30тв

¹ 155899

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грвчпа Л5 9б

l0. И. Казеннов, Н. l0. Пальчук, P. С. Сычев и А. П. Бобылев

ПРИСАДОЧНАЯ ПРОВОЛОКА ДЛЯ СВАРКИ ХРОМИСТЫХ

СТАЛЕЙ

Заявлено 11 июня 1962 г. за ¹ 782331!25-8 в 1(омнтет ио делам изобретении и открвпий при Совете .11инпстров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» \Ъ 14 ",а 1963 г.

Известны присадочные проволоки для сварки хромистых сталей.

Но в результате сварки хромистых, например мартенситных, сталей с помощью этих присадочных проволок, легнроьанных хромом, марганцем и кремнием, в сварных швах появляются кристаллизацпонные (горячие) трещины, что снижает качество сварки.

В описываемой присадочной проволоке установлено другое соотношение легирующих элементов.

Химический состав предлагаемой присадочной проволоки следующий (в p): С = — 0,05 — 0,10; Мп= C .5 — 2,0; Si (0.70; Cr ==13,0 — 15,0:

% =3,0 — б,0; Мо=1,0 — 2,0.

При таком составе присадочной проволоки швы прн сварке хромистых сталей получают без кристаллизационных трещин.

Предмет изобретения

Присадочная проволока для сварки хромистых сталей, например мартенситных, легированная хромом, марганцем и кремнием, отчич а ю щ а я с я тем, что, с целью получения прн сварке швов без кристаллизационных трещин, ее состав устанавливается следующий (в %):

С = 0,05 — 0,10; Мп = 0,5 — 2,0; Si --. 0,70; Сг = 13,0 — 15,0: Ki = 3,0 — 6,0;

Мо = 1,0 — 2,0.
