Стеновая панель

Стеновая панель

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано при возведении сельскохозяйственных производственных зданий. Позволяет упростить конструкцию панели, повысить ее несущую способность и надежность в эксплуатации. Стеновая панель включает внутреннюю бетонную плиту 1 с вертикальным несущим ребром 2, выступающим за нижнюю грань панели, и с нижним 3 и верхним 4 горизонтальными ребрами

наржную плиту, утеплитель, пароизоляцию.Ребро 2 закреплено в стакане фундамента. Верхний образец ребра 2 смещен ниже верхней грани панели на величину, равную сумме высот опирающихся на него несущих конструкций покрытия. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 E 04 В 2/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П.(НТ СССР

1 (21) 4444С)3/3,1-33 (22) 20.06.88

1 (46) 23.04.90. Бил. )! - 15 (71) Пензенский инженерно-строительный институт (72) И.Н. Мишанин и E.Ï. Гаврилова (53) 691.022-413 (088.8) (56) Авторское свидетельство СССР

М !032140, кл. Е О4 С 2/46, 1982. (54) СТЕНОВАЯ ПАНЕЛЬ (57) Изобретение относится к строительству и может быть использовано при возведении сельскохозяйственных производственных зданий. Позволяет.

„„SU„„> 59070 А>

2 упростить конструкцию панели, повысить ее несущую способность и надежность в эксплуатации. Стеновая .панель включает внутреннюю бетонную плиту 1 с вертикальным несущим ребром

2, выступающим за нижнюю грань панели, и с нижним 3 и верхним 4 горизонтальными ребрами, наружную плиту, утеплитель, пароизоляцию. Ребро 2 закреплено в стакане фундамента.

Верхний обрез ребра 2 смещен ниже верхней грани панели на величину, равную сумме высот опирающихся на него несущих конструкции покрытия.

3 ил.

1559070

Изобретение относится к строительству и может быть использовано при возведении сельскохозяйственных производственных зданий.

Целью изобретения является упрощение конструкции панели, повышение ее несущей способности и надежности в эксплуатации.

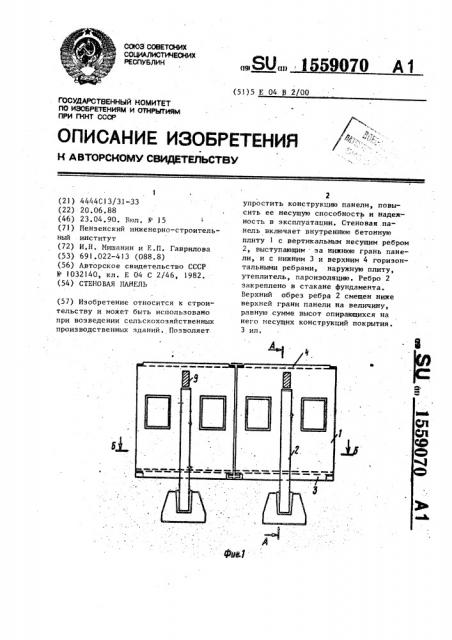

На фиг.1 изображен фрагмент стены из двух балок-стенок; на фиг.2 .— разрез А-A на фиг.1; на фиг.З вЂ” сечение Б-Б на фиг.l.

Стеновая панель включает внутреннюю бетонную плиту 1 с вертикальным 15 несущим ребром 2, выступающим эа нижнюю грань панели, и с нижним 3 и верхним 4 горизонтальными ребрами, наруж1ную плиту 5, утеплитель 6, изолированный от проникновения паров изоляцион- 20 ным материалом 7.

Вертикальное несущее ребро 2 имеет прямоугольное поперечное сечение, расположено по оси симметрии панели и закрепляется в стакане фундамента 8.25

Верхний обрез ребра 2 смещен ниже верхней грани панели на величину, равную сумме высот опирающихся на него несущих конструкций покрытия 9.

Внутренняя I и наружная 6 плиты соеди 0 иены между есной гибкими связями (не

1 показаны).

В связи с.уменьшением количества вертикальных ребер и исключением горизонтальных ребер, обращеннь х внутрь здания, упрощается изготовление панели, так как сокращается количество арматурных каркасов для ребер.

Отсутствие специальных гнезд для установки балок (ферм) покрытия не 40 только упрощает опалубку и армирование панели, но и обеспечивает возможность расположения балок, покрытия как перпендикулярно панелям, так и параллельно им и под любым углом (например, в зданиях кольцевой или круглой формы).

Расположение стыка балок-стенок в менее нагруженной от покрытия зоне не только упрощает его выполнение, эксплуатацию и ремонт, но и повышает надежность эксплуатации всей конструкции, так как несущая способность и надежность работы под. нагрузкой единого целого ребра может быть обеспечена при меньших затратах материалов в сравнении со спаренными ребрами, не имеющими надежной связи между собой.

Р

Формула изобретения

Стеновая панель, включающая объединенные гибкими связями армированные наружную и внутреннюю бетонные плиты, из которых внутренняя выполнена с ребрами, и утеплитель, о т л и ч а ю-. щ а я с я тем, что, с целью упрощения конструкции панели, повышения ее несущей способности и надежности в эксплуатации, внутренняя плита выполнена с одним вертикальным несущим ребром прямоугольного поперечного се-. чения, расположенным по оси симметрии панели и выступающим эа ее нижнюю грань, причем верхний обрез ребра смещен ниже верхней грани панели на величину, равную сумме высот опирающихся на него несущих конструкций покрытия.

А-А

Фиг. 2

Составитель К. Штритер

Редактор А, Мотыль Техред А.Кравчук Корректор А. Обручар

Тираж 587 Подписное

ВНИИПИ Государственного комитета по изобретениям и о р отк ытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, . р и г.ужго од ул. Гагарина,! О1
