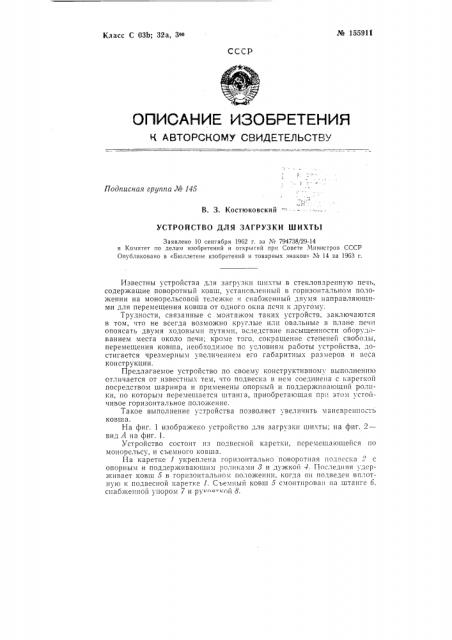

№ )55911
Класс С 03b; 323, Звв
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Л 145
В. 3. Костюковский "УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ ШИХТЪ|
Заявлено 10 сентября 19G2 г. за ЛЪ 794738/29-14 в Комитет по делам изобретений и открыгнй прп Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» Ле 14 за 19G3 г.
Известны устройства для загрузки шихты в стекловаренную печь, содержащие поворотный ковш, установленный в горизонтальном положении на монорельсовой тележке 1 снабженный двумя направляющими для перемещения ковша от одного окна псчи к другому.
Трудности, связанные с монтажом таких устройств, заключаются в том, что не всегда возможно круглые или овальные в плане печи опоясать двумя ходовыми путями, вследствие насыщенности оборудованием места около печи; кроме того, сокращение степеней свободы, перемещения ковша, необходи loe по условиям работы устройства, достигается черезмерным увеличением его габаритных размеров и веса конструкции.
Предлагаемое устройство по своему конструктивному выполнению отличается от известных тем, что подвеска в нем соединена с кареткой посредством шарнира и применены опорный и поддерживаю1ций ролики, по которым перемешается штан1а, приобрета10щая прн этом устойчивое горизонтальное положение.
Такое выполнение у=тройства позволяет увеличить маневренность ковша.
На фиг. 1 изображено устройство для загрузки шихты; на фиг.?— вид А на фиг. 1.
Устройство состоит из подвесной каретки, перемещающейся но монорельсу, и съемного ковша.
На каретке 1 +ITpellлена 10pEI30HT3 IbllO IIOBOpOTk13EI опорным и поддерживающим роликами 3 и дужкой 1. Последняя удерживает I(OBIII 5 B 1 OpB30HT3 1b 1011 110.10 ellllll, когда Oн по kBe H вплOTную к подвесной каретке 1. Съемный ковш 5 смонтирован на штанге 6, снабженной упором / и ру ой о. № 155911
Упор предназначен для ограничения подачи ковша 5, рукоятка 8— для его перемещения и поворота. Штанга б ковша перекатывается по роликам 3 подвесной каретки 1. Устройство подвешивается к монорельсу (изображенному на чертеже пунктиром), который укрепляется к колоннам обвязки печи или к другим металлоконструкциям, не связанным с печью.
Устройство может быть использовано для прямоугольных круглых или овальных в плане печей.
Предмет изобретения
Устройство для загрузки шихты в горшковую стекловаренную печь, включающее перемещаемую по монорельсу каретку с подвеской, несущей штангу с ковшом, о тл и ч а ю шее с я тем, что, с целью повышения маневренности ковша, подвеска соединена с кареткой посредством шарнира и снабжена опорным 0 поддерживающим роликами, по которым перемещается шташа. т-Пг 2
