Класс С 03с; 32b, 19«

Лв 155915

СССР

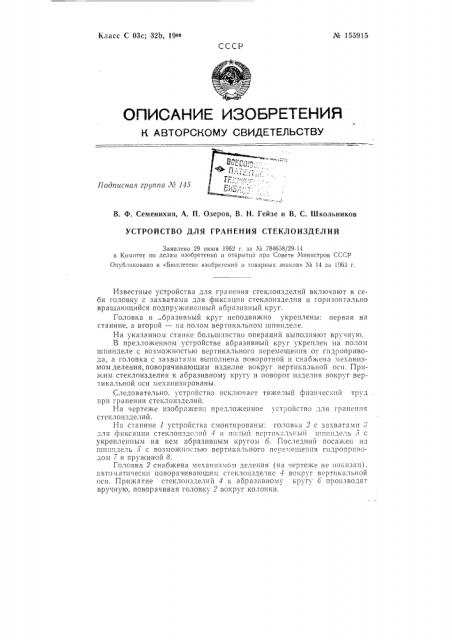

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа ЛВ Иб

В, Ф. Семенихин, А. П. Озеров, В. H. Гейзе и В. С. Школьников

УСТРОЙСТВО ДЛЯ ГРАНЕНИЯ СТЕКЛОИЗДЕЛИЙ

Заявлено 29 июня 1962 г. за М 784658/29-14 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б!оллетене изобретений и товарных знаков» М 14 за 1963 г.

Известные устройства для гранения стеклоизделий включают в себя головку с захватами для фиксац!Еи стеклонзделия и горизонтально вращающийся подпружиненный абразивный круг.

Головка и бразивный круг неподвижно укреплены: первая на станине, а второй — на полом вертикальном шпинделе.

На указанном станке больш;Енство операций выполняют вручную, В предло>кенном устройстве абразивньш круг укреплен на полом шпинделе с возможностью вертикального перемеще шя от 17?дропривода, а головка с захватами выполнена поворотной и снабжсна механизмомделения, поворачивающим изделие вокруг вертикальной осп. Прижим стеклоизделия к абразивному кругу и поворот изделия вокруг вер7икальной оси механизированы.

Следовательно, устройство исключает тяжелый физический труд при гранении стеклоизделий.

На чертеже изобра>кено предложенное уст;>ойство для грангч?пя стеклоизделий.

На станине 1 устройства смонтированы: головка 2 с захватамп и для фиксации стеклоиздслпй 4 и польш всрTø(7,7,?.ü?II шпшiäå7?, 5 с укрепленным на нем абразивным кругом б. Последний посажен на пппшдсль 5 с возмо>кностью вертикального перемеще?II!3 гпдропрнводом 7 и пружиной 8.

Головка 2 снабжена механизмом деления (на чертеже не показан). автоз!атическе? IIOB(>pB IHBBIQIHH;, стеклоеIзде7пе -1 вокруг Вертика 71!Iой

I>cè. Прижатие стеклоизделий 4 к абразивному кругу б производят вручную, поворачивая головку 2 вокруг колонки.

«М 155915

Привод шлифовального круга осуществляется от электродвигателя 9 вертикального исполнения через клиноремечную передачу 10.

Число оборотов абразивного круга может регулироваться с помощью сп пенчатых шкивов.

Предмет изобретения

Устройство для граненпя стеклопзделий, включающее в себя смонтированные на станине головку с захватами для фиксации стеклоизделия и полый вертикальный шпиндель, на котором укреплен горизонтально вращающийся подпружиненный абразивный круг, отл и ч а ющ е ес я тем, что, с целью повышения степени механизации трудоемких работ по гранению стеклоиздслия и увеличения производительности, абразивный круг укреплен на шпинделе с возможностью вертикального перемещения с помощью гидропривода, а головка с захватами выполнена поворотной для прижима стеклоизделия к абразивному кругу и снабжена механизмом деления, поворачивающим изделие вокруг вертикальной оси.
