Реферат



Изобретение относится к устройствам для подземной добычи полезных ископаемых. Цель - повышение надежности устройства в работе за счет непрерывной очистки внутренней поверхности вакуумного пневматического конвейера от налипших частиц транспортируемого материала. Устройство включает вакуумный конвейер (ВК), очистной комбайн с исполнительными органами и ползун 4 с башмаком 5. Последний имеет разгрузочное окно. Во внутренней полости ВК установлен очистной элемент 9. Очистной элемент 9 прикреплен к башмаку 5 перед разгрузочным окном по ходу движения несущего потока. При работе комбайна вместе с ним перемещается вдоль ВК ползун 4 с башмаком 5, на котором закреплен очистной элемент 9, производящий очистку внутренней поверхности ВК. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЭОБРЕТ

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

IlPH ГКНТ CCCP

1 (61) 1328521 (21) 4439142/27-03 (22) 09,06, 88 (46) 23,04,90.Бкл, И 15 (71) Подмосковный научно-исследовательский и проектно-конструкторский угольный институт (72) В,К,Гаас (53) 622.271, (088,8) (56) Авторское свидетельство СССР

У 903689, кл. В 08 В 9/04, 1982, Авторское свидетельство СССР

В 1328521 кл. Е 21 С 41/04, .!987, (54) устРойство для подземной довычи

ПОЛЕЗНОГО ИСКОПАЕМОГО (57) Изобретение относится к устр-вам дпя подземной добычи полезных иско паемд<, Цель — повышение надежности

„,ЯО„„ЯЯ 9155 А 2 (51)5 Е 21 С 41/16 25/00

2 устр-ва в работе за счет непрерывной очистки внутренней поверхности вакуумного пневматического конвейера от налипших частиц транспортируемого материала, устр-во включает вакуумный конвейер (ВК ), очистной комбайн с исполнительными органами и ползун 4 с башмаком 5, Последний имеет разгрузочное окно. Во внутренней полости

ВК установлен очистной элемент 9.

Очистной элемент 9 прикреплен к башмаку 5 перед разгрузочным окном по ходу движения несущего потока, При работе комбайна вместе с ним перемещается вдоль ВК ползун 4 с.башмаком 5, на котором закреплен очистной элемент 9, производящий очистку внутренней поверхности ВК. 3 ил, 1559155

Изобретение относится к горной . промьпнленности, в частности к подземной добыче полезных ископаемых в очистных забоях, и является усовер-. шенствованием устройства IIQ авт.св, И- 1328521.

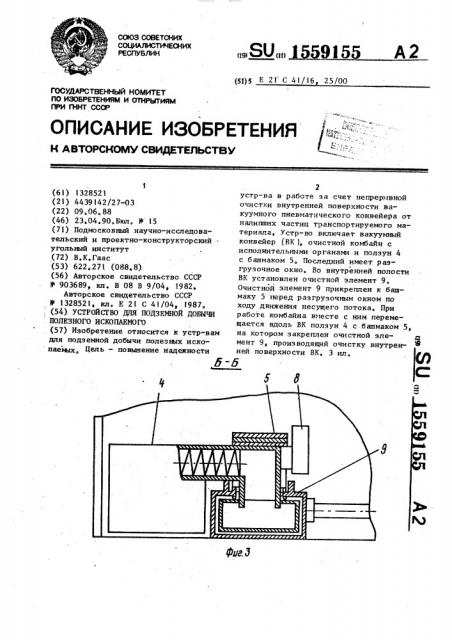

Цель изобретения — повышение надежности работы устройства за счет непрерывной очистки внутренней поверх-1О ности вакуумного пневматического конвейера от налипших частиц транспортируемого материала, На фиг.1 изображено устройство, общий вид; на фиг.2 — сечение А-А на фиг.1 на фиг,3 - сечение Б-Б на фиг,1, Устрой ство со стоит из вакуумно го конвейера 1, очистного комбайна 2 с исполнительными органами 3, ползуна 4 211 с башмаком 5, имеющего разгрузочное окно 6, роликов 7, закрепленных на кронштейне 8, жестко связанном с комбайном 2, очистного элемента 9 (например, скобы со щетками) . 25 При работе очистного комбайна вместе с ния перемещается вдоль вакуумного конвейера ползун 4 с башма ком 5, а также соединенный с башмаком очистной элемент 9, который производит.зачистку внутренней поверхности вакуумного конвейера, При использовании предлагаемого устройства отпадает необходимость зачистки внутренней поверхности пневматического конвейера от налипших частиц транспортируемого материала, что приводит к уменьшению затрат при подземной добыче полезного ископаемого в очистных забоях, Формула из о бр ет ения

Устройство для подземной добычи полезного ископаемого по авт. св,, 11328521, отличающееся тем, что, с целью повышения надежности работы устройства за счет непрерывной, очистки внутренней поверхности вакуумного пневматического конвейера от налипших частиц транспортируемого материала, оно снабжено очистным элементом, установленным во внутренней полости вакуум- . ного пневмоконвейера и прикрепленным к башмаку перед его разгрузочным окном по ходу движения несущего потока, 1559155

Составитель Л,Ярощук

Редактор О, Головач Техред Л. Сердюкова

Корректор H.Муска

Заказ 828 Тираж 395 Подпи сно е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,!01

Е

Транслортируекый р атериал

РлРух

Фиг.2
