Способ образования выработки в закладочном массиве

Способ образования выработки в закладочном массиве

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для образования горной выработки (В) в закладочном массиве. Цель - снижение затрат на образование В. Для этого размещают в отработанной камере 1 оболочку-опалубку с фильтрующими стенками. Опалубка состоит из фильтрующей ткани 5 и армирующей сетки 6, которые при помощи крепежных элементов 2 и канатов 4 крепятся к стенкам целика 3. Опалубку заполняют гидросмесью с материалом наполнителем 9. Затем выработанное пространство камеры 1 заполняют твердеющей смесью 10. После ее затвердения наполнитель 9 удаляют путем его вымывания из оболочки. Оболочку-опалубку также извлекают из образующейся В. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН щ)5 E 21 F 15/00

ГОсудАРстВенный нОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГИНТ СССР, . (21) 4439548/23-03 (22) 13.06.88 .(46) 23.04.90. Бюл. № 15 (71) Горный институт Кольского филиала им. С.К.Кирова АН СССР (72) И.И.Бессонов, В.П.Гуменннков и А.О.Орлов (53) 622 ° 273.2 (088 ° 8) (56) Авторское .свидетельство СССР

N - 759730, кл. E 21 F 15/00, 1978.

Авторское свидетельство СССР № 756045, кл. Е 21 F 15 00, 1978. (54) СПОСОБ ОБРАЗОВАНИЯ ВЫРАБОТКИ В

ЗАЮЩОЧНОМ ИАССИВЕ (57) Изобретение относится к горной пром-сти и предназначено для образования горной выработки (В) в за„„Я0„„3559213 кладочном массиве. Цель — снижение затрат на образование В., Для этого размещают в отработанной камере оболочку-опалубку с фильтрующими стенками. Опалубка состоит из фильтрующей ткани 5 и армирующей сетки 6, которые при помощи крепежных элементов 2 и канатов 4 крепятся к стенкам целика 3. Опалубку заполняют гидросмесью с материалом-наполнителем 9. Затем отработанное пространство камеры 1 заполняют твердеющей смесью 10. После ее затвердения наполнитель 9 удаляют путем его вымывания из оболочки. Оболочку-опалубку также извлекают из образующейся В. з.п. ф-лы, 2 ил.

1559211,Изобретение. относится к горной промышленности и может быть использовано при разработке месторождений полезных ископаемых с закладкой выработанного пространства.

Целью изобретения является снижение затрат на образование выработки.

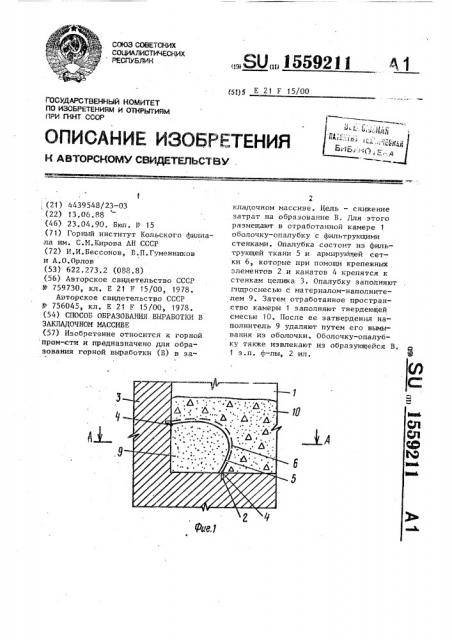

На фиг. 1 изображена схема рас- 10 положения оболочки-опалубки в момент заполнения выработанного пространства твердеющей смесью (поперечйый разрез камеры); на фиг. 2 — сечение

Л-А на фиг. 1. 15

Пример. Образование выработки, например, при отработке пологопадающей рудной залежи начинают с бурения подбуркой по почве и стенке отработанной камеры 1 с шагом 1-1,5 м щ и установки в них крепежных элементов 2.

Вдоль. стенки межкамерного целика 3 и почвы камеры натягивают канаты 4, которые прикрепляются к элементам 2.

К канатам 4 крепят фильтрующую обо- 25 лочку 5. Поверх оболочки закрепляют на канаты 4 ограничительную сетку б.

Оболочка 5 выполнена из фильтровальной ткапи и состоит, например, из нитей стекла и хлорина или стекла и хлопка, скрученный в одну нить. Такая ткань обладает достаточной стойкостью и прочностью на разрыв, а также имее-r высокую устройчивость к многократным деформациям изгиба, смя-, тия и истирания. В качестве ограничительной сетки используют, например, бывшую в употреблении капроно-. вую сеть — траловую дель. Фильтрующую оболочку перетягивают в попереч- 4О ном сечении выработки 7 и устраивают упор в верхней части. выработки на стойки 8 для подвода трубопровода.

На уровне кровли образуемой выработки крепят трубопровод для подачи 45 материала-наполнителя 9. После установки оболочки и сетки производят заполнение ее, например, сгущенными хвостами обогащения с соотношением Т:74 равным 1: 1, 5-1: 2. В качестве материала-наполнителя могут быть использованы компоненты закладки — песок, отходы металлургического производства, отсевы строительных материалов и т.д.

Материал-наполнитель растекается и оседает, а отработанная вода через оболочку 5 дренируется в выработку 7 и камеру 1. По окончании наполнения оболочки твердой фракцией в отработанную камеру подают твердеющую закладку 10. После набора закладкой необходимой прочности в нижней части выработки 7 раскрывают с торца оболочку 5 и удаляют материал-наполнитель, например. вымывают гидромонитором.

Фильтрующую оболочку и ограничитель-. ную сетку с канатами из образованной выработки извлекают

Формула и з о б р е т е н и я

1. Способ образования выработки в закладочном массиве, включающий размещение в выработанном пространстве оболочки-опалубки, заполнение ее инертным материалом-наполнителем, закладку выработанного пространства твердеющей смесью и удаление наполнителя и оболочки по достижению массивом определенной прочности, отличающийся тем, что, с целью сокращения затрат на образование выработки, размещают обо- . лочку-опалубку с фильтрующими стенками, заполнение ее ведут гидросмесью, а удаление наполнителя производят вымыванием.

2. Способ по и. 1, о т л и ч а юшийся тем, что в качестве материала-наполнителя используют компоненты закладочной смеси.

1559211

Составитель В.Журавлев

Техред Л„Сердюкова

Корректор С.Черни

Редактор О.Юрковецкая

Заказ 831 Тираж 378

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР.

113035, Москва, Ж-35, Раушская наб,, д. ч/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул, Гагарина, 101
