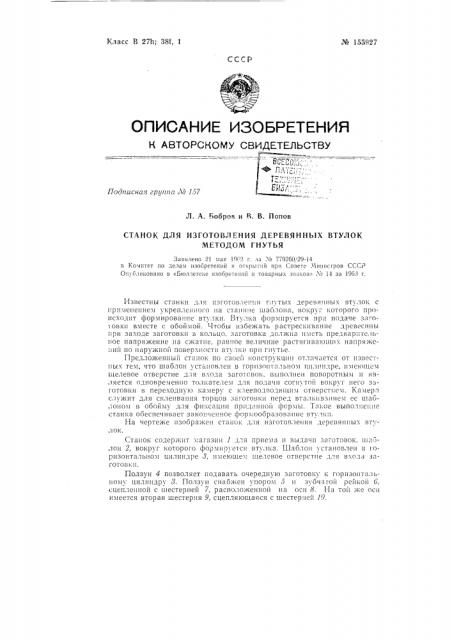

Патент ссср 155927
Иллюстрации
Реферат
№ 155927
Станок позволяет механизировать процесс изготовления гнутопрессованных деревянных втулок.
Предмет изобретения
Станок для изготовления деревянных втулок методом гнутья, включающий смонтированные на станине магазин для заготовок, шаблон, ооойму и привод, отличающийся тем, что, с целью ооеспечения законченного формообразования втулки, шаблон усгановлен в горизонтальном цилиндре, имеющем щелевое отверстие iëÿ входа заготовки, и выполнен поворотным, являясь одновременно толкателем для подачи согнутой вокруг него заготовки B переходнуго камеру с клееподводящим отверстием, служащую для склеивания торцов заготовки перед вталкиванием ее шаблоном в обойму для фиксации приданной формы.
Сос гави ге,л, А. А. Булыгин
Редактор M. И. Бородина Техред T. П. Курилко Корректор В. П. Фомина
Поди. к печ, 25/VII — 63 г. Формат бум. 70 108 /)t; Объем 0,18 и гс л.
Зак. 1981 7 Тираж 950 Цена 1 кон.
ЦНИИПР(Государственного комитета по делам изобретений и открыгий СССР
Москва, Центр, пр. Серова, д. 4.
Типография, пр. Сапунова, 2
