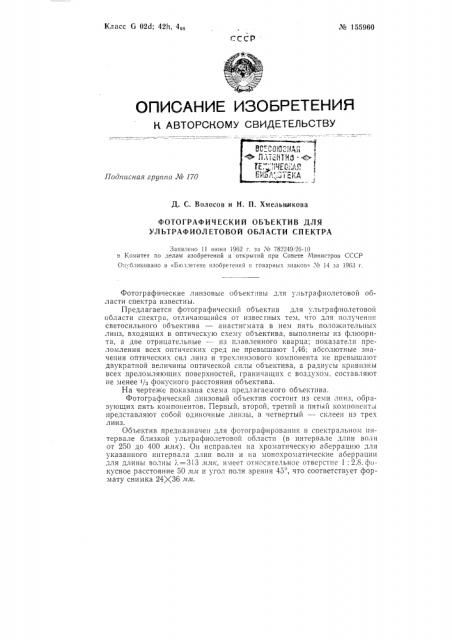

Лгв 155960

Класс G 02d; 42h, 4,в

СССР

ОПИСАНИЕ ИЗО ЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подггггсная груггггп М 170

Д. С. Волосов и H. П. Хмельникова

ФОТОГРАФИЧЕСКИЙ ОБЪЕКТИВ ДЛЯ

УЛЪТРАФИОЛЕТОВОЙ ОБЛАСТИ СПЕКТРА

Заявлено 11 нюня 1962 г. за Х 782249i26-1О в Комитет по делам изобретений и открытий при Совете Министров СССР

Он блнковано в «Бюллетене изобретений и товарных знаков г Хв 14 за 1963 г.

Фотографические линзовые объект IBbl для ультрафиолетовой области спектра известны.

Предлагается фотографический объектив для ультрафиолетовой ооласти спектра, отличающийся от извесгных тем, что для получения светосильного объектива — анастигмата в нем пять положительных линз, входящих в оптическую схему объектива, выполнены из флюорита, а две отрицательные — из плавленного кварца; показатели преломления всех оптических сред Не превышают 1,46; абсолютные значения оптических сил линз и трехлинзового компонента не превышают двукратной величины оптической силы объектива, а радиусы кривизны всех преломляющих поверхностей, граничащих с воздухом, составляют не менее г/в фокусного расстояния объектива.

На чертеже показана схема предлагаемого объектива.

Фотографический линзовый объектив состоит из семи лш1з, образующих пять компонентов. Первый, второй, третий и пятьш компоненты представляют собой одиночные линзы, а четвертый — склеен из трех линз.

Объектив предназначен для фотографирования в спектральном интервале близкой ультрафиолетовой области (в интервале длин волн от 250 до 400 илгк). Он исправлен на хроматическую аберрацшо для указанного интервала длин волн и па монохроматические аберрации для длины волны i. — 313 ллк, имеет относительное отверстие 1: 2,8. фокуcFIoå расстояние 50 лиг и угол поля зрения 45, что соответствует формату снимка 24+36 л.и. № 155960

Предмет изобретения

Фотографический объектив для ультрафиолетовой области спектра, отл ич а ющи и ся тем, что, с целью получения светосильного объектива — анастигмата, в нем пять положительных линз выполнены из флюорита, а две отрицательные — из плавленного кварца, причем показатели преломления их не превышают 1,46, абсолютные значения оптических сил линз и трехлинзового компонента не превышают двукратной величины оптической силы объектива, а радиусы кривизны всех преломляющих поверхностей, граничащих с воздухом, составляют не менее т/> фокусного расстояния объектива.

Составитель Ю. Л. Буянов

Редактор Л. В. Калашникова Текред В. П. Краснова Корректор М. И. Эльмус

Подп, к печ. 15, VIII — бз г. Формат бум. 70 108 /,в Обьем 0,18 изд, л.

Заказ 2074!5 Тираж б50 Цена 4 коп

ЦИ111ПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова,:!, 4.

Типография, пр. Сапунова, 2.
