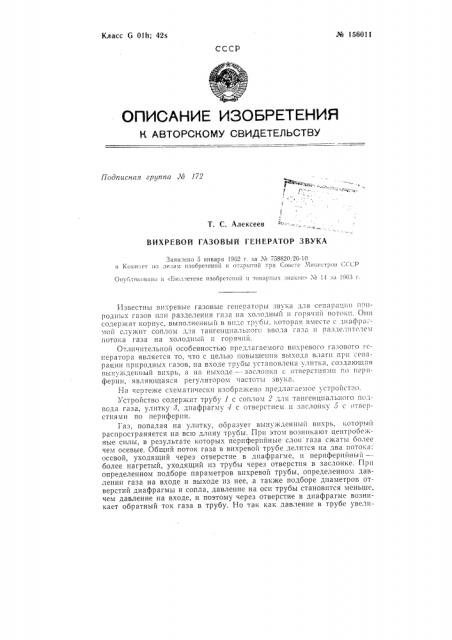

Класс G Olh; 42s № 156OII
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписнпя груп)га. Х 172
T. С. Алексеев
ВИХРЕВОЙ ГАЗОВЫЙ ГЕНЕРАТОР ЗВУКА
Заявлено 5 января 19о2 г. за М 758820.26-10 в с,огиитст ио делам изобретений и открытий !-.ри Совете л1иннстров (:(.г P
Оиубликоваио в <.1:юллетсне изобретений ll товарных: Ilàêî!!.> X9 14 за 11163 .
Известны вихревые газовые генераторы звука для сепарац1.и п00родных газов или разделения газа на холодный и горячий потоки. Оии содержат корпус, выполненный в ви с трубы, которая вместе с,диафра,— мой служит соплом для тангеициальиого ввода га".à ii разделителем потока газа на холодный и горячий.
Отличительной особенностью предлагаемого вихревого газового генератора является то, что с целью повышения выхода влаги при сепарации природных газов, на входе трубы установлена улитка, создающая вь:н, ждениый Вих эь, а на выходе — заслонка с отверстиями по пеpl1ферии, являющаяся регулятором частоты звукг.
На чертеже схематически изображено предлагаемое устройст".0.
Устройство содержит трубу 1 с соплом 2 для таигенциального подвода газа, улитку 8, диафрагму 4 с отверстием и заслонку 5 с отверстиями по периферии.
Газ, попадая на улитку, образует вынужденный вихрь, который распространяется на всю длину трубы. При этом возникают центробежные силы, в результате которых периферийные слои газа сжаты более чем осевые. Общий поток газа в вихревой трубе делится на два потока: осевой, уходящий через отверстие в диафрагме, и перифершшый— более нагретый, уходящий из трубы через отверстия в заслонке. При определенном подборе параметров вихревой трубы, определенном давлении газа на входе и выходе из нее, а также подборе диаметров отверстий диафрагмы и сопла, давление на оси трубы становится меньше, чем давление на входе, и поэтому через отверстие в диафрагме возникает обратный ток газа в трубу. Но так как давление в трубе увели.% 156011 — 2— чивается от оси к периферии, то в следующий момент возникает прямой ток газа из трубы. Эта пульсация газа является источником звука в игхревом газовом генераторе.
Предмет изобретения
Вихревой газовый генератор звука, содержащий корпус, выполненный в виде трубы, которая вместе с диафрагмой служит соплом для тангенциального ввода газа и разделителем потока газа на холодный и горячий, отличающийся тем, что, с целью повышения выхода влаги при сепарации природных газов, на входе трубы установлена улитка, создающая вынужденный вихрь, а на выходе — заслонка с отверстиями I1o периферии, являющаяся регулятором частоты звука.
7 4
Составитель Н. В. Фомичев.
Редактор П. Ф. Старцева
Корректор Т. В. Муллина
Л-50 Подп. к псч. 16/1 II l 963 г. Формат бум. 70 108 /iq Объем 0,18 изд. л.
Заказ 883 Тираж 975 Цена 4 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, Москва, ул. Фр. Энгельса, 46
