Реферат



Класс 6 Olh; 42s

K 156012

СССР

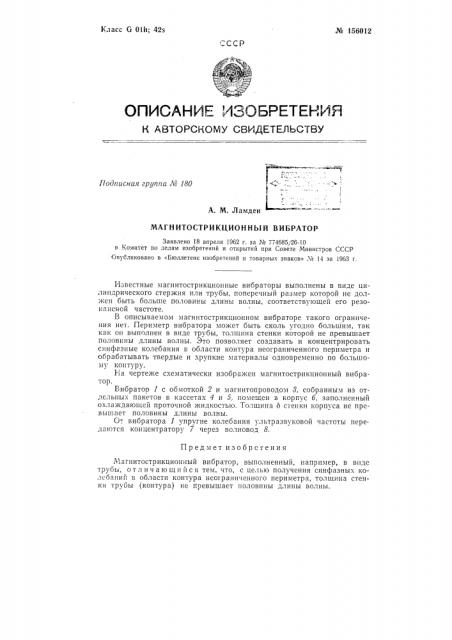

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С М.=Ф М "

tl

1

А. М. Ламден

Г(одписная группа Л l80

МАГHHTOCTPHKUHOHHblA ВИБРАТОР

Заявлено 18 апреля 1962 r. за Ко 774685, 26-10 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 14 за 1963 r.

Предмет изобрстения

Магнитострикционный вибратор, выполненный, например, в виде труobl отл и чаю щий ся тем. что, с це.IbIQ получения синфазных колебаний в области контура неограниченного периметра, толщина стенки трубы (контура) не превышает половины длины волны.

Известные магнитострикционные вибраторы выполнены в виде цилиндрического стержня или трубы, поперечный размер которой не должен быть больше половины длины волны, соответствующей его резонансной частоте.

В описываемом магнитострикционном вибраторе такого ограничения нет. Периметр вибратора может быть сколь угодно большим, так как он выполнен в виде трубы, толщина стенки которой не превышает половины длины волны. Это позволяет создавать и концентрировать синфазные колебания в области контура неограниченного периметра и обрабатывать твердые и хрупкие материалы одновременно по большому контуру.

На чертеже схематически изображен магнитострикционный вибратор.

Вибратор 1 с обмоткой 2 и магнитопроводом 8, собранным из отдельных пакетов в кассетах 4 и 5, помещен в корпус б, заполненный охлаждающей проточной жидкостью. Толщина б стенки корпуса не превышает половины длины волны.

О- вибратора 1 упругие колебания ультразвуковой частоты пере1шотся концентратору 7 через волновод 8. № 156012
