Реферат



Устройство для лечения переломов нижней челюсти относится к медицине, а именно к стоматологии, и может быть использовано при лечении переломов нижней челюсти. Цель изобретения - повышение атравматичности и качества санации полости рта при ранениях мягких тканей челюстно-лицевой области. Устройство состоит из двух проволочных скоб 1 с крючками 2 и прикрепленной к проволочным скобам 1 эластичной трубки 3 с отверстиями 6, концы 5 эластичной трубки 3 заглушены. В процессе введения промывающей жидкости в эластичную трубку 3 с помощью шприца она истекает из отверстий 6, вымывая остатки пищи из околошинного пространства. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д ВТОРСКОМУ СВИДЕТЕЛВСТВУ

Ял

CO

O 3

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4485314/28-14

1 (22) 25.07.88 (46) 30.04.90. Бюл. № 16 (71) Казанский государственный институт усовершенствования врачей им. В. И. Ленина (72) И. Г. Ямашев и А. И. Шарапова (53) 615.475(088.8) (56) Курляндский В. Ю. Учебник ортопедической стоматологии. Медгиз, 1962, с. 472 — 473. (54) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ПЕРЕЛОМОВ НИЖНЕЙ ЧЕЛЮСТИ (57) Устройство для лечения. переломов нижней челюсти относится к медицине, „„SU„„1560178 А 1 (51)5 А 61 С 17 00 А 61 В !7 58

2 а именно к стоматологии, и может быть использовано при лечении переломов нижне и челюсти. Цел ь изо б рете ни я — по вы шение атравматичности и качества санации полости рта при ранениях мягких тканей челюстно-лицевой области. Устроиство состоит из двух проволочных скоб 1 с крючками 2 и прикрепленной к проволочным скобам 1 эластичной трубки 3 с отверстиями 6, концы 5 эластичной трубки 3 заглушены. В процессе введения промывающей жидкости в эластичную трубку 3 с помощью шприца она истекает из отверстия 6, вымывая остатки пищи из околошинного пространства. 2 ил.

1560178

Формула изобретения

Составитель Н. Люкшин

Редактор В. Ковтун Техред И. Верес Корректор Э. Лончакова

Заказ 933 Тираж 424 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР ! 13035, Москва, )К вЂ” 35, Раушская наб.. д, 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, l01

Устройство относится к медицине, а именно к стоматологии, и может быть использовано при лечении переломов нижней челюсти.

Цель изобретения — повышение автоматичности и качества санации полости рта при ранениях мягких тканей челюстнолицевой области.

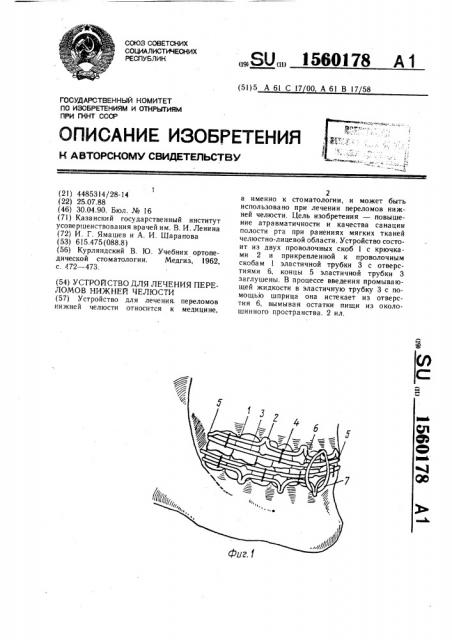

На фиг. 1 показано устройство, установленное во рту пациента, общий вид; на фиг. 2 — схема применения устройства.

Устройство для лечения переломов нижней челюсти выполнено в виде двух проволочных скоб 1 с крючками 2, выдвинутыми из той же проволоки. Вдоль каждой проволочной скобы 1 со стороны, противоположной направлению крючков 1, по всей длине размещена эластичная трубка 3, которая прикреплена к проволочной скобе посредством тонкой проволоки 4.

Концы 5 эластичной трубки 3 заглушены, а сама эластичная трубка 3 имеет отверстия 6, которые направлены в сторону проволочной скобы 1. Предпочтительно располагать отверстия 6 в зоне расположения крючков 2. Проволочные скобы 1 соединеныы упруги м элементом — резиновой тягой 7, размещенным на крючках 2.

Применяется предлагаемое устройство следующим образом.

Две проволочные скобы фиксируют к зубному ряду верхней и нижней челюсти больного известными приемами с помощью лигатурной проволоки (не показана). После этого челюсти стягиваются упругим элеме нто м — резиновой тя гой 7, одетой на соответствующие крючки 2. После приема пищи или во время проведения лечебных процедур в одно из отверстий 6 в эластичной трубке 3 вводится инъекционная игла, одетая на шприц 8, который заполнен промывающей либо лечебной жидкостью.

В процессе шприцевания жидкость под давлением в форме тонкой струи истекает (фонтанирует) из отверстий 6 в эластичной трубке 3, размывает остатки пищи и вымывает их в сторону преддверия рта. !

Таким образом, обеспечивается тщательная санация околошинного пространства

У удаление пищевых остатков с одновременным лечением перелома нижней челюсти.

Устройство для лечения переломов нижней челюсти, содержащее проволочные скобы с крючками, соединенные упругим эле25 гле нтом, отличающееся тем, что, с целью повышения атравматичности и качества санации полости рта при ранениях мягких тканей челюстно-лицевой области, в него введены эластичные трубки с отверстиями и заглушенными концами, закрепленные на

30 скобах по всей их длине.
