Изобретение относится к медицинской технике, в частности к медицинским банкам.

Целью изобретения является упрощение конструкции.

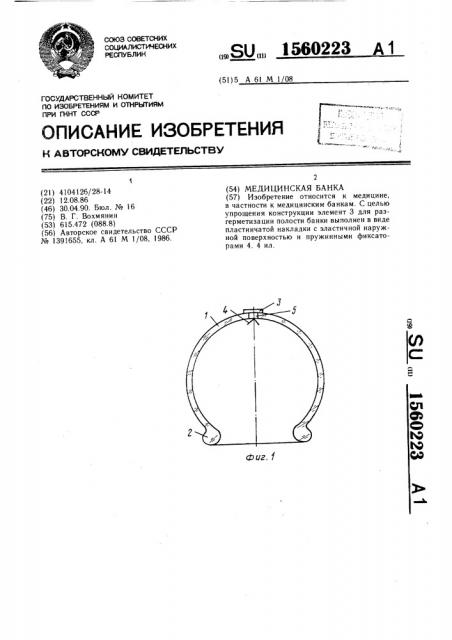

На фиг. 1 изображена медицинская банка, общий вид; на фиг. 2 — средство для разгерметизации, разрез; на фиг. 3— положение элемента для разгерметизации при герметизации; на фиг. 4 — то же, при разгерметизации.

Медицинская банка содержит стеклянный корпус 1 с утолщенным заоваленным краем 2, элемент 3 для разгерметизации, выполненный в виде пластинчатой накладки с эластичной наружной поверхностью и снабженный пружинными фиксаторами 4, расположенными в отверстии 5 и контактирующими с внутренней поверхностью банки.

Эластичная накладка армирована внутри диском 6, к которому приварены пружинные фиксаторы 4, концы которых направлены в ра зн ые сторон ы.

Для того чтобы поставить банку на тело, ее берут в левую руку и на 1 — 2 с вводят в стеклянный сосуд горячий тампон, после чего прикладывают банку к телу больного. За счет образовавшегося в стеклянном сосуде вакуума в сосуд втягивается кожа, и банка плотно прикрепляется к телу больного.

Для того чтобы снять банку, необходимо пальцами руки сдвинуть элемент 3 разгерметизации и открыть отверстие 5, не выводя пружинные фиксаторы из отверстия 5 как показано на фиг. 4. Через отверстие 5

10 в сосуд 1 протекает воздух, нарушая вакуум, и банка безболезненно и легко отделяется от тела больного, а элемент 3 для разгерметизации после снятия усилия автоматически возвращается в исходное положение (фиг. 1 и 3).

Формула изобретения

Медицинская банка, содержащая корпус и элемент для разгерметизации полости банки, установленный в торцовом отверстии банки, отличающаяся тем, что, с целью упрощения конструкции, элемент для разгерметизации выполнен в виде пластинчатой накладки с эластичной наружной поверхностью и пружинными фиксаторами, соеди25 ненными с накладкой.
