Изобретение относится к медицине, а именно к устройствам для проведения дренажной трубки в различных полостях тела.

Целью изобретения является сокращение продолжительности операции при работе в узком операционном поле.

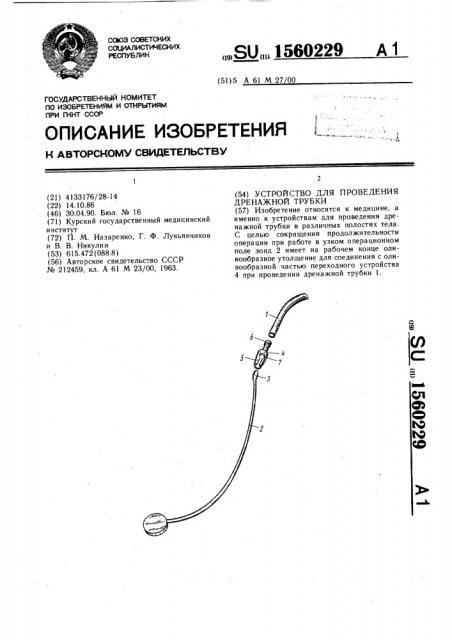

На чертеже изображено описываемое устройство, общий вид.

Устройство для проведения дренажной трубки 1 состоит из зонда 2, на рабочем конце которого имеется оливообразное утолщение 3, и переходного устройства 4, состоящего из двух частей 5, 6 для соединения с зондом 2 и дренажной трубкой 1.

Переходное устройство для соединения с зондом выполнено оливообразной формы с фигурным пазом 7 под утолщение 3 зонда и имеет диаметр, равный диаметру дренажной трубки 1.

Устройством пользуются для проведения чреспеченочного дренажа. В холедохотомическое отверстие вводят зонд 2, который продвигают далее через печеночный проток и ткань печени. К переходному устройству 4 предварительно фиксируют дренажную трубку 1, после чего утолщенный (3) конец зонда вводят в расширенную часть 5 фигурного паза 7 переходного устройства 4, поворотом его на 90 переводят из горизонтального положения в вертикальное и таким образом фиксируют на зонде 2. Зонд с зафиксированным переходным устройством 4 и дренажной трубкой 1 извлекают в обратном направлении в холедохотомическое отверстие. Переходное устройство 4 снимают с дренажной трубки 1 и заканчивают операцию обычным путем.

Использование переходного устройства, предварительное фиксирование дренажной трубки позволяют значительно сократить проведение чреспеченочного дренажа в ограниченных условиях поддиафрагменного пространства.

Устройство для проведения дренажной трубки, содержащее зонд и переходное устройство, состоящее из двух частей для соединения с зондом и дренажной трубкой, отличающееся тем, что, с целью сокращения продолжительности операции при работе в узком операционном поле, зонд на его рабочем конце имеет оливообразное утолщение, а часть переходного устройства для соединения с зондом выполнено оливообразной формы с фигурным пазом под утолщение зонда и имеет диаметр, равный диаметру дренажной трубки.
