Реферат



Изобретение относится к области очистки воздуха и может быть использовано в хлопкоочистительной промышленности. Цель изобретения - повышение эффективности очистки воздуха и уменьшение габаритов. Фильтр для очистки воздуха содержит бункер-аккумулятор, фильтрующий элемент, выполненный в виде двух коаксиально расположенных жалюзийных решеток, между которыми размещен зернистый материал, бункер для сбора запыленного зернистого материала, размещенный под фильтрующим элементом, патрубок подвода загрязненного воздуха и установленную по оси фильтрующего материала транспортирующую трубу, бункер-аккумулятор с кольцевой щелью, посредством которой его полость сообщена с внутренней полостью фильтрующего элемента, фильтр снабжен винтовым элеватором, размещенным внутри транспортирующей трубы, при этом выходной конец патрубка подвода загрязненного воздуха расположен во внутренней полости фильтрующего элемента. 2 ил.

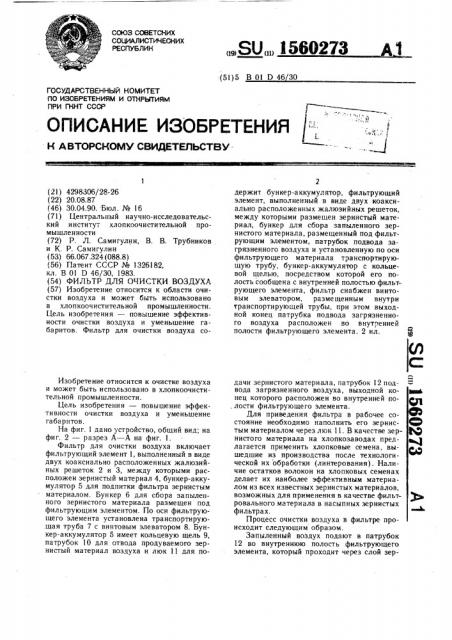

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 01 0 46 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4298306/28-26 (22) 20.08.87 (46) 30.04.90. Бюл. № 16 (71) Центральный научно-исследовательский институт хлопкоочистительной промышленности (72) P. Л. Самигулин, В. В. Трубников и К. P. Самигулин (53) 66.067.324 (088.8) (56) Патент СССР № 1326182, кл. В 01 D 46/30, 1983. (54) ФИЛЬТР ДЛЯ ОЧИСТКИ ВОЗДУХА (57) Изобретение относится к области очистки воздуха и может быть использовано в хлопкоочистительной промышленности.

Цель изобретения — повышение эффективности очистки воздуха и уменьшение габаритов. Фильтр для очистки воздуха соИзобретение относится к очистке воздуха и может быть использовано в хлопкоочистительной промышленности.

Цель изобретения — повышение эффективности очистки воздуха и уменьшение габаритов.

На фиг. 1 дано устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Фильтр для очистки воздуха включает фильтрующий элемент 1, выполненный в виде двух коаксиально расположенных жалюзийных решеток 2 и 3, между которыми расположен зернистый материал 4, бункер-аккумулятор 5 для подпитки фильтра зернистым материалом. Бункер 6 для сбора запыленного зернистого материала размещен под фильтрующим элементом. По оси фильтрующего элемента установлена транспортирую.щая труба 7 с винтовым элеватором 8. Бункер-аккумулятор 5 имеет кольцевую щель 9, патрубок 10 для отвода продуваемого зернистый материал воздуха и люк 11 для по„.,Я0„„1560273 А1 держит бункер-аккумулятор, фильтрующий элемент, выполненный в виде двух коаксиально расположенных жалюзийных решеток, между которыми размещен зернистый материал, бункер для сбора запыленного зернистого материала, размещенный под фильтрующим элементом, патрубок подвода загрязненного воздуха и установленную по оси фильтрующего материала транспортирующую трубу, бункер-аккумулятор с кольцевой щелью, посредством которой его полость сообщена с внутренней полостью фильтрующего элемента, фильтр снабжен винтовым элеватором, размещенным внутри транспортирующей трубы, при этом выходной конец патрубка подвода загрязненного воздуха расположен во внутренней полости фильтрующего элемента. 2 ил. дачи зернистого материала, патрубок 12 подвода загрязненного воздуха, выходной ко- ива нец которого расположен во внутренней по- р . лости фильтрующего элемента.

Для приведения фильтра в рабочее состояние необходимо наполнить его зернис- 4 тым материалом через люк 11. В качестве зер- ф нистого материала на хлопкозаводах предлагается применить хлопковые семена, вы- в ) шедшие из производства после технологической их обработки (линтерования). Наличие остатков волокон на хлопковых семенах делает их наиболее эффективным материалом из всех известных зернистых материалов, возможных для применения в качестве фильт- ) ровального материала в насыпных зернистых фильтрах.

Процесс очистки воздуха в фильтре происходит следующим образом.

Запыленный воздух подают в патрубок

12 во внутреннюю полость фильтрующего элемента, который проходит через слой зер1560273 нистого материала, размещенный между коаксиально расположенными решетками.

Очищенный воздух через наружную жалюзийную решетку выбрасывается в атмосферу. Зернистый материал с уловленной пылью под действием сил гравитации опускается вниз, собирается в бункере 6 и ссыпается по окружности в нижнюю часть винтового элеватора 8. Далее зернистый материал поднимают вверх в бункер-аккумулятор.

Часть нагнетаемого в фильтр воздуха истекает через кольцевую щель 9, продувает зернистый материал, отделяет от него пыль и таким образом материал регенерируется.

Воздух с пылью, отделенной от зернистого материала, отводится по патрубкам 10. Ширина кольцевой щели может регулироваться для создания псевдоожиженного слоя. Далее отрегенерированный зернистый материал собирается в бункер 5 фильтра, откуда высыпается вновь между решетками и процесс фильтрации непрерывно повторяется.

Основным технико-экономическим эффектом изобретения по сравнению с прототипом является повышение эффективности работы фильтра, так как использование части поступающей в фильтр запыленного воздуха направляется на регенерацию зернистого материала, а нагрузка на зернистый материал по основной части запыленного воздуха снижается. Кроме того, за счет снижения габаритов установки фильтра сни5 жается металлоемкость.

Формула изобретения

Фильтр для очистки воздуха, содержащий бункер-аккумулятор, фильтрующий элемент, выполненный в виде двух коаксиально расположенных решеток, между которыми расположен зернистый материал, бункер для сбора запыленного зернистого материала, размещенный под фильтрующим элементом, патрубок подвода загрязненного воздуха и установленную по оси фильтрующего элемента транспортирующую трубу, отличающийся тем, что, с целью повышения эффективности очистки воздуха и уменьшения габаритов, бункер-аккумулятор выполнен с кольцевой щелью, посредством которой его полость сообщена с внутренней полостью фильтрующего элемента, фильтр снабжен винтовым элеватором, размещенным внутри транспортирующей трубы, при этом выходной конец

25 патрубка подвода загрязненного воздуха расположен во внутренней полости фильтрующего элемента.
