Реферат



Изобретение относится к обработке металлов давлением и может быть использовано при производстве изделий типа прутков из материалов с ограниченной пластичностью, в том числе тугоплавких металлов и сплавов. Цель изобретения - повышение производительности. Способ изготовления прутков из малопластичных материалов включает предварительный нагрев прутка 4 и оболочки 1 до температур, при которых напряжение текучести материала оболочки превышает напряжение текучести материала прутка при температурах их деформации, введение прутка в оболочку и последующее совместное их протягивание в деформирующей матрице 3 под действием тянущей силы, приложенной к оболочке, и проталкивающей силы, приложенной к прутку. При этом проталкивающую силу создают, пропуская пруток с оболочкой через дополнительную деформирующую матрицу 2, установленную перед матрицей 3. 1 ил.

СООЗ ССВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК ае си>.(я)5 В 21 С 1/00

ГОСУДАРСТВЕННЫЙ HOMHTFT

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬП ИЯМ

ПРИ ГХНТ СССР

1 (21) 4393296/31-02 (22) 15.03.88 (46) 30,04,90, Бюл, И - 16 (71) Кременчугский филиал Харьковского политехнического института им. В,И,Ленина (72) В,Н.Шаповал, А.Н.Шаповал, В.И, Письменный иА.П.Шевченко (53) 621 7М .01 016(088.8) (56) Авторское свидетельство СССР

У 1421445, кл, В 21 С 1/00, 1986, (54) СПОСОБ ИЗГОТОВЛЕНИЯ ПРУТКОВ ИЗ

МАЛОПЛАСТИЧНЫХ МАТЕРИАЛОВ (57) Изобретение относится к обработке металлов давлением и может быть использовано при производстве изделий типа прутков из материалов с ограниченной пластичностью, в том числе тугоплавких металлов и сплавов.

gear изобретения - повышение производительности. Способ изготовления прутков из малопластичных материалов включает предварительный нагрев прут-.. ка 4 и оболочки 1 до температур, при которых напряжение текучести материала оболочки превышает напряжение текучести материала прутка при температурах их деформации, введение прутка в оболочку и последующее совместное их протягивание в деформирующей матрице 3 под действием тянущей силы, приложенной к оболочке, и проталкивающей силы, приложенной к прутку. При этом проталкивающую силу создают, пропуская пруток с оболочкой через дополнительную деформирующую @ матрицу 2, установленную перед матри-, цей 3. 1 нл.

С"

15б0347

Изобретение относится к обработке металлов давлением и может быть использовало при производстве изделий типа прутков из материалов с ограни5 ченной пластичностью, в том числе тугоплавких металлов и сплавов.

Цель изобретения - повышение производительности.

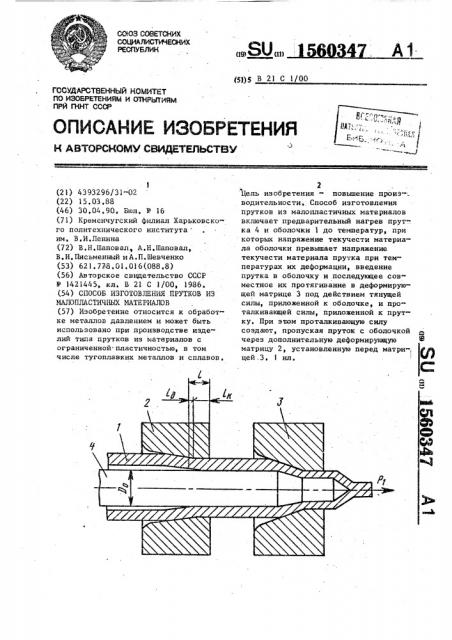

На чертеже представлена схема деформирования по предложенному способу.

Пруток из малопластичного материала и оболочку нагревают перед дефор.мированием до температур, при которых напряжение текучести оболочки выше напряжения текучести прутка. В частном случае, если пластичность оболочки достаточно высокая при комнатной температуре, ее перед деформированием не нагревают. 20

Оболочку 1 вводят заостренным концом в расположенные последовательно деформирующие матрицы 2 и 3 и захватывают тяговым органом. После этого пруток 4 вводят в оболочку 1 и под 25 действием силы Р, приложенной к

;оболочке, протягивают через матрицы

2, 3, В про цес с е прохождения прутка в оболочке через матрицу 2 оболочка получает обжатие подобно трубе на подвижной оправке, роль которой играет пруток. Тем самым достигается прижатие оболочки к прутку. Далее пруток с оболочкой поступают в деформирующую матрицу 3, где подвергаются совместной деформации. При этом оболочка подвергается волочению под действием приложенной к ней тянущей силы, а пруток проталкивается через 40 матрицу 3 силой, приложенной к нему в очаге деформации дополнительной деформирующей матрицы 2.

Для проталкивания прутка через деформирующую матрицу 3 необходима сила

Ро = (Do /4)(7зо1п P > где („ - среднее значение напряжения текучести мате-. риала прутка при темпе2 ратуре деформации; о

= D /D - коэффициент вытяжки

< прутка в деформирующей матрице 2;

D D — диаметр прутка соответоь ственно до деформации и после деформации в матрице 2.

Указанная сила Ро согласно предложенному способу создается за счет трения между оболочкой и прутком в очаге деформации дополнительной матрицы 2 ° Максимальная величина напряжения трения в данном случае

Минимальная величина напряжения трения равна нулю (на выходе прутка из калибрующей зоны дополнительной матрицы) л о„,н,= 0

Средняя величина напряжения трения асср = (макс+ ь мин )/2 = so/4, л а создаваемая напряжением,р проталкивающая сила

Ро = (ор н По 1 = н 11о1(зо /4 (2) где 1 - длийа, на которой оболочка прижата к прутку.

Согласно фиг.1

13+ 1к, где 1 — длина очага деформации;

1 - длина калибрующей части к матрицы 2.

Приравняв Р из (1) и (2), получим

По/4) био 1 n P = " По Юзо/4 откуда определим необходимую длину

1 участка, на котором оболочка 1 прижата к прутку 4

По1оР (3)

Учитывая, что диапазон реальных вытяжек (О = 1,1-1,4, из (3) получим

1 = (0 1-0,3)В„ что вполне приемлемо, поскольку только длина калибрующей части матрицы на практике составляет около 0,25Do

Создание, согласно изобретению, проталкивающей силы за счет прижатия оболочки к прутку на входе в деформирующую матрицу 3 позволяет исключить применение специального проталкивающего органа, например, клинового самотормозящегося зажима для прутка, механизма его перемещения и привода (источника энергии).Это позволяет увеличить вытяжку прутка в деформирующей матрице, поскольку проталкивающая сила оказывается приложенной в непосредственной близости от входа в матрицу и возможная величина этой силы не ограничивается ус"» тойчивостью прутка.

Формула изобретения
