Устройство для оплетки изделий торовой формы

Устройство для оплетки изделий торовой формы

Иллюстрации

Показать все

Реферат



Изобретение относится к технологическому машиностроению, в частности к устройствам для изготовления изделий торовой формы методом намотки. Цель изобретения - повышение надежности работы устройства при расширении диапазона типоразмеров изготавливаемых изделий торовой формы. Это достигается тем, что цепь приводного механизма оправки выполнена в виде составной бесконечной ленты, имеющей эластичную матрицу 9 и размещенные на ней жесткие звенья 10, шарнирно соединенные между собой в поперечном сечении ленты и имеющие профилированные отверстия для зацепления с зубчатым роликом привода оправки. Эластичная матрица 9 охватывает торовую оправку, причем применение эластичной матрицы позволяет охватывать оправки с различными диаметром и формой сечения рукава тора и передает крутящий момент с зубчатого ролика на оправку. Жесткие звенья 10 не позволяют составной ленте растягиваться. Торовая оправка продета в кольцо намоточной головки и прижимается к раздвижным опорным роликам, подпружиненным роликом с целью компенсации погрешности формы оправки и нарастания толщины изделия в процессе намотки. Между составной лентой и торовой оправкой находится предохранительная лента для предотвращения прямого контакта между ними. Взаимной координацией угловых скоростей намоточной головки и торовой оправки добиваются требуемой укладки армирующего материала на оправку. 4 ил.

СОВХОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

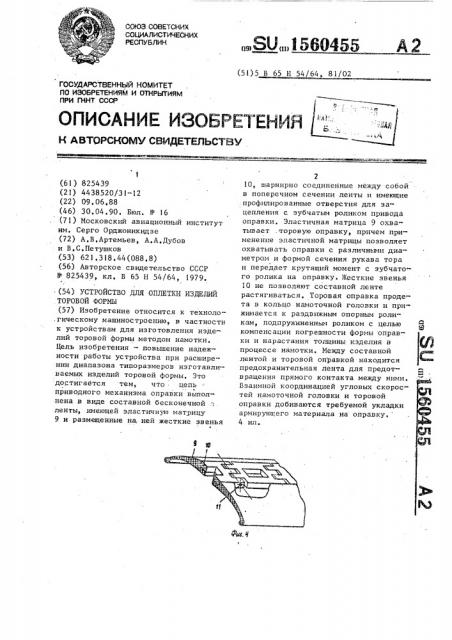

ПРИ ГКНТ СССР (61) 825439 (21) 4438520/31-12 (22) 09.06,88 (46) 30,04.90. Бюл. Ф 16 (71) Московский авиационный институт им. Серго Орджоникидзе (72) А.В,Артемьев, А.А,Дубов и В.С.Петушков (53) 621.318.44(088.8) (56) Авторское свидетельство СССР

9 825439, кл, В 65 Н 54/64, 1979..(54) УСТРОЙСТВО ДЛЯ ОПЛЕТ1(И ИЗДЕЛИЙ

ТОРОВОЙ ФОРМЫ (57) Изобретение относится к техноло,гическому машиностроеныо, в частности к устройствам для изготовления изделий торовой формы методом намотки.

Цель изобретения — повышение надежности работы устройства при расширении диапазона типоразмеров изготавливаемых изделий торовой формы, Это достигается тем, что цепь приводного механизма оправки выполнена в виде составной бесконечной .-. ленты, имеющей эластичную матрицу

9 и размещенные на ней жесткие звенья

„„Я0„„3 56О455 (51)5 В 65 И 54/64, 81/02

10, шарнирно соединейные между собой в поперечном сечении ленты и имеющие профилированные отверстия для зацепления с зубчатым роликом привода оправки. Эластичная матрица 9 охватывает . торовую оправку, причем применение эластичной матрицы позволяет охватывать оправки с различными диаметрам и формой сечения рукава тора и передает крутящий момент с зубчатого ролика на оправку. Жесткие звенья

10 не позволяют составной ленте растягиваться, Торовая оправка продета в кольцо намоточной головки и прижимается к раздвижным опорным роликам, подпружиненным роликом с целью компенсации погрешности формы оправки и нарастания толщины иэделия в процессе намотки. Между составной лентой и торовой оправкой находится предохранительная лента для предотвращения прямого контакта между ними.

Взаимной координацией угловых скоростей намоточной головки и торовой оправки добиваются требуемой укладки армирующего материала на оправку.

4 ил.

Изобретение относится к технологическому машиностроению, в частности к устройствам для изготовления изделий торовой формы, например различных еМ 5 костей, сосудов высокого давления, и является усовершенствованием технического решения по авт,св .

И 825439.

Цель изобретения — повышение на- 10 дежности работы устройства при расширении диапазона типоразмеров изготавливаемых иэделий.

На фиг.1 приведена конструктивная схема устройства для оплетки изделий торовой формы; на фиг.2 и 3конструкция раздвижных опорных роликов оправки, примеры исполнения; на фиг.4 — фрагмент составной бесконечной ленты.

Устройствб для оплетки иэделий торовой формы представляет собой

1. конс трукцию (фиг . 1), состоящую

1из намоточной головки 1 с установлен 1ным на ней роликом-укладчиком 2,, 25 имеющим возможность вращения в своей плоскости, приводимой в движение шес,терней 3. На намоточной головке 1

11размещен запас армирующего материа ла 4 для намотки торовой оправкй 5, которая продета в кольцо намоточной головки 1 и установлена с возмож-... .ностью вращения в плоскости, перпендикулярной плоскости вращения намоточной головки 1. Для обеспечения ус-.. тановки торовой оправки 5 внутрь намоточной головки 1 последняя выполнена в виде жестко скрепленных полуколец. Торовая оправка 5 является каркасом наматываемого изделия и в зависимости от назначения может изготав- ливаться из различных материалов: металла, термопластов, гипса и т.п, Торовая оправка 5 устанавливается на устройстве при помощи двух раздвижных „5 опорных роликов 6 в виде полулюннетов, к которым прижимается подпружиненным роликом 7 с целью компенсации norрешности форЪ ы оправки и нарастания толщины изделия в процессе намотки.

Раздвижные опорные ролики 6 и подпру;, жиненный ролик 7 могут перемещаться относительно положения намоточной головки 1 таким образом, чтобы устанавливаемая торовая оправка 5 прохо55 дила через центр ее вращения. В механизм привода оправки входит составная бесконечная лента 8, состоящая иэ эластичной матрицы 9 (фиг.4) и жестких звеньев 10, шарнирно соединенных между собой в поперечном сечении ленты по оси 11. Таким образом, составная бесконечная лента 8,являет-, ся гибкой, но не растяжимой по длине что позволяет ей передавать крутящий момент с зубчатого ролика 12 благода-. ря профилированным отверстиям в жестких звеньях 10 н эластичной матрице 9, которая охватывает рукав торовой оправки 5, за счет сил трения кинематически связывая зубчатый ролик 12 и торовую оправку 5. Площадь охвата рукава торовой оправки 5 составной бесконечной лентой 8 регулируется перемещением роликов 13, ролик 14 служит опорой, а ролик 15 — компенсатором длины составной бесконечной ленты 8,при намотке торовых оправок различных типоразмеров, Для исключения прямого контакта между торовой оправкой 5 и составной лентой 8 находится предохранительная лента 16, опорами которой служат ролики 17, а натяжение регулируется перемещением ролика 18. На фиг.2 и 3 представлены раздвижные опорные ролики 6 и подпружиненный ролик 7 различного исполнения для различных диаметров сечения рукава торовои оправки 5, Радиальным перемещением упорных роликов 19 можно обеспечить центральное положение сечения рукава тора с различным его диаметром, а в случае намотки торовой оправки с малым диаметром сечения рукава целесообразно использование одного упорного ролика

20 с проточкой с средней части.

Устройство работает следующим образом.

После установки торовой оправки 5 вовнутрь намоточной головки 1, на торовую оправку 5 надевают предохранительную ленту 16 и составную ленту

8, Раздвижными опорными роликами 6 и подпружиненным роликом 7 обеспечивает центральное положение оправки 5 в кольце намоточной головки 1, перемещением роликов 13 выбирают требуемую площадь охвата торовой оправки

5 составной лентой 8, а перемещением роликов 15 и 18 регулируют натяжение составной ленты 8 и предохранительной ленты 16. Создавая крутящий момент на шестерне 3, приводят в движение намоточную головку 1, и армирующий материал через ролик-укладчик 2 наматывается на тооовую оправку 5, 5 5604

Крутящий момент с зубчатого ролика !

2 передается.на торовую оправку 5 через шарнирно соединенные жесткие звенья lO, которые входят в зацепление с зубчатым роликом l2, а элас5 тичная матрица, охватывая торовую оправку по большой площади, за счет . Ф сил .трения не позволяет торовой оправке 5 проскальзывать, обеспечивая надежную работу устройства. Взаим" ной координацией угловых скоростей намоточной головки ) и торовой оправки 5 обеспечивают требуемый рисунок намотки на оправке, 15

Предлагаемое устройство по сравнению с известным позволяет исключить иэ конструкции сложную цепь приводного механизма, оправки, что упрощает устройство, повышая надежность его 20 работы. Кроме того, предлагаемое

6 устройство является универсальным, т. е. позволяет наматывать иэцелия торовой формы различных размеров без переналадки устройства.

Формула изобретения

Устройство для оплетки иэделий торовой формы по авт.св. Р 825439, о т л и ч а ю щ е е с я тем, что, .с целью повышения надежности в работе при расширении диапазона типоразмеров изготавливаемых изделий, цепь выполнена в виде составной бесконечной ленты, имеющей эластичную матрицу и размещенные на ней жесткие звенья, шарнирно соединенные между собой в поперечном сечении ленты и снабженные профнлированными отверстиями для зацепления с зубчатым роликом привода оправки. иг.

15б0455

ФигЗ
