Реферат



Класс б 10h; 51f, 2„,,"й 156047

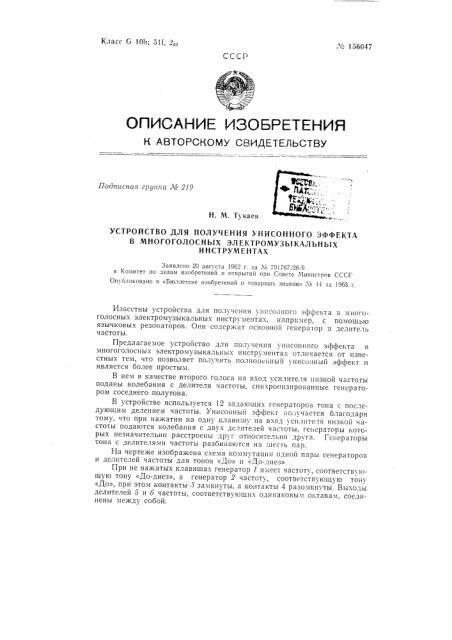

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гру гпа Лй 219

Н. М. Тукаев

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ УНИСОННОГО ЭФФЕКТА

В МНОГОГОЛОСНЫХ ЭЛЕКТРОМУЗЫКАЛЬНЫХ

ИНСТРУМЕНТАХ

Заявлено 20 августа 1962 г. за М 791767126-9 в Комитет по делам изобретений и открытий при Совете Министров СССГ

Опубликовано в «Бюллетене изооретений п товарных знаков» е 11 за 1963 г.

Известны устройства для получения унисо11ного эффекта в многоголосных электромузыкальных инструментах, например, с помощью язычковых резонаторов. Они содерхкат основной генератор и делитель частоты.

Предлагаемое устройство для получения уннсонного эффекта в многоголосных электромузыкальных инструментах отличается от известных тем, что позволяет получить полноценный унисонный эффект и является более простым.

В нем в качестве второго голоса на вход усилителя низкой частоты поданы колебания с делителя частоты, синхро1гизированные генератором соседнего полутона.

В устройстве используется 12 задающих генераторов тона с последующим делением частоты. Унисонный эффект получается благодаря тому, что при нажатии на одну клавишу íà вход усилителя низкой частоты подаются колебания с двух делителей частоты, ге1 ераторы котсрых незначительно расстроены друг относительно друга. Генераторы тона с делителями частоты разбиваются на шесгь пар.

На чертеже изображена схема коммутации одной пары генераторов и делителей частоты для тонов «До» и «До-диез».

При не нажатых клавишах генератор 1 имеет частоту, соответствующую тону «До-диез», а генератор 2 частоту, соответствующую тону

«До», при этом контакты 3 замкнуты, а контакты 4 разомкнуты. Выходы делителей 5 и 6 частоты, соответствующих одинаковым октавам, соединены между собой. № 156047

При паукатии HB K1BBHLI!f <<До» генераторы 1 и 2 име1от IBcToThl, соответствующие тону «До», при этом контакт 8 разомкнут, а на вход усилителя низкой частоты (на чертеже не показан) Ifo/.а1отся колебания с двух делителей 5 и 6. При нажатии íà клавишу «JJo-диез» ооа генератора имеют частоту, соответстьующуlo топу « до-диез», а контакт 4 замкнут.

Настройку генераторов тона производят следу1ощим образом. При нажатии клавиши, соответствующей более высокой частоте, оба генератора, изменением сопротивлений 7 и 8 настраиваются на эту частоту с небольшой расстройкой друг относительно другB. Затем пажиAIBIoT клавишу, соответствующую более низкой частоте, и оба генератора изменением coHpoTHB IcIIHH 9 H 10, входящих H генераторы T011B, TB!<;I

Прoëìåò изобретения

Устройство для получения уписонпого эффекта. в многоголосных электромузыкдльлйх инструментах, содерхкащее основной генератор и делитель чаетоты, о тл 14ч а ющ ее с я тем, что, с целью упрощения устройства и улучше11ия звучания унисона, в качестве второго голоса на вход усилителя ыизкоп частоты поданы колеоания с делителя частоты, синхронизированные генератором соседнего полутона.
