Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



Изобретение относится к составу вяжущего и может найти применение в промышленности строительных материалов и деревообрабатывающей промышленности. Цель изобретения - повышение водостойкости материала на основе вяжущего. Вяжущее содержит, мас.%: каустический магнезит 13,5-24,5

бишофит 20,0-27,0

фосфогипс 13,5-24,5

жидкое стекло 2,0-5,2

карбамид 1,0-1,3 мас.ч.

вода - остальное. Прочность вяжущего - 47,9 МПа, прочность вяжущего после вымачивания в воде в течение 24 ч 25 МПа. 1 табл.

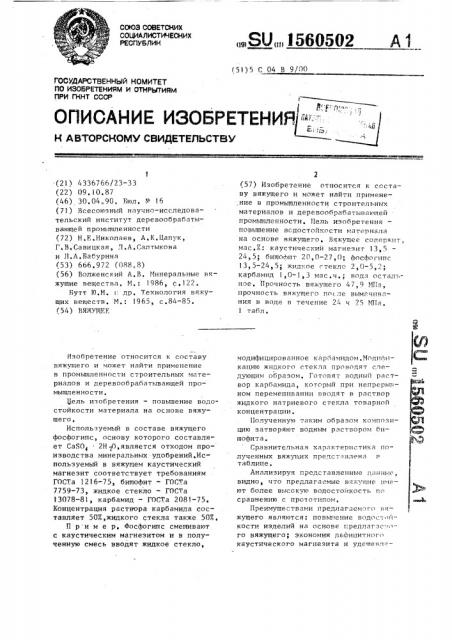

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,ЯУ„„1560502 (51) 5 С 04 В 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯГ1

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4336766/?3-33 (22) 09.10.87 (46) 30.04.90, Бюл. ¹ 16 (71) Всесоюзный научно-исследовательский институт деревообрабатывающей промышленности (72) Н.F..Николаев, А,К,Цапук, Г.В.Савицкая, I,А.Салтыкова и Л,А.Бабурина (53) 666,972 (088,8) (56) Волженский А,В, Минеральные вяжущие вещества, M,: 1 986, с.122.

Бутт Ю,М. др, Технология вяжущих веществ. М, 1965, с.84-85. (54) ВЯЖУЩЕЕ

Изобретение относится к составу вяжущего и может найти применение в промьпнленности строительных материалов и деревообрабатываюн1ей промышленности, Цель изобретения — повышение водостойкости материала на основе вяжущего.

Используемый в составе вяжущего фосфогипс, основу которого составляет Ca80< . 2Н О,является отходом производства минеральных удобрений.Используемый в вяжущем каустический магнезит соответствует требованиям

ГОСТа 1216-75, бишофит — ГОСТа

7759-73, жидкое стекло — ГОСта

13078-81, карбамид — ГОСТа 2081-75.

Концентрация раствора карбамида составляет 50Х,жидкого стекла также 50Х, Пример, Фосфогипс смешивают с каустическим магнезитом и в полученную смесь вводят жидкое стекло, 2 (57) Изобретение относится к составу вяжущего и может найти применение в промьпнленности строительных материалов и деревообрабатывающей промьпнленности, Пель изобретения повьпнение Bcдостойкости материала на основе вяжущего, Вяжущее содержит„ мас.Х: каустический магнезит 13,5

24„5; бишофит 20,0-27,0; фосфогипс

13,5-24,5; жидкое стекло 2,0-5,2; карбамид 1,0-1,3 мас.ч.; водя остал.— ное. Прочность вяжущего 47,9 И!а, прочность вяжущего после вымячив",— ния в воде в течение 24 ч 25 ГП1я, 1 табл. модифицированное карбамидом,Модификацию жидкого стекла проводят следующим образом, Готовят водный раствор карбамидя, который при непрерыв ном перемешивании вводят в раствор жидкого натриевого стекла товарной концентрации.

Полученную таким образом композицию затворяют водным раствором бишофита, Сравните 1ьная характеристика полученных вяжущих представлена таблице, Анализируя представленные цянныс, видно, ч "o предлагаемые вяж дпие имеют более высокук водостойкость пс сравнению с прототипом, Преимуществами предлагаемого вяжущего являются: повышение водс с-«iйкости изделий на основе т-,редлагзс.«вЂ” го вяжущего; экономия дефицитHoT.( каустического магнезита и удешевл—

1560502 ние целевого продукта; расширение сырьевой базы вяжущих; утилизация отходов производства; сохранение экологического равновесия окружающей среды.

Формула изобретения

Вяжущее, включающее каустический магнезит, бишофит и воду, о т л и— ч а ю щ е е с я тем, что„ с целью повышения водостойкости материала !

ПродолжительСостав вяжущего,мас,Х по примерам

Предел прочности при сжатии, ИПа

ОстаточВодоСостав ная прочность при сжатии погло щение,X ность затворения,ч после вымачивания в воде 24 ч, ИПа

62,0

46,2 24,0

2,6

61,8

47,5

24,5

47,9 25,0

60,3

2 3

94,5

45,1

Составитель и Сорина

Техред А, Кравчук Корректор Ч Патай.Редактор Н.Киштулинец

Заказ 949

Тираж 562

Подписное

ВНИИПИ Государственного комитета по изобретениям н открытиям прн ГКНТ СССР

113035, Иосква, Ж-35, Раушская наб;, д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101

Каустический магнезит

Фосфогипс

Бишофит

Жидкое стекло

Карбамид

Вода

Каустический магнезит

Фосфогипс

Бишофит

Жидкое стекло

Карбамид

Вода

Каустический .магнезит

Фосфогипс Бишофит

Жидкое стекло

Карбамид

Вода

Каустический магнезит

Бишофит

Вода (прототип) 13 5

13,5

20,0

2,0

18,0

18,0

23, 5

3,9

1 1

36,5

24,5

24,5

27,0

5,2

1,3

17 5

33,1

23,1

0cтальное на его основе, оно дополнительно содержит фосфогипс и жидкое стекло, модифицированное карбамидом, при следующем соотношении компонентов, мас.Х:

Каустический магнезит 13 5-24,5

Бишофит 20-27

Фосфогипс 13,5-24,5

Жидкое стекло 2,0- 5,2

Карбамид 1,0-1,3

Вода Остальное
