Способ получения многослойного покрытия на элементах теплового агрегата

Способ получения многослойного покрытия на элементах теплового агрегата

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении теплоизоляционных огнеупорных материалов в тепловых агрегатах, в частности индукторах высокой частоты. Целью изобретения является повышение эксплуатационной стойкости. Способ получения многослойного покрытия на элементы теплового агрегата путем нанесения на элемент слоя электроизоляционного лака с последующим выполнением теплоизоляционного слоя из стеклоткани, обработанной композицией, включающей, мас.%: каолиновое волокно 4-5

жидкое стекло 47-58 и цирконовый концентрат 38-48, и огнеупорного слоя из композиции, включающей, мас.%: жидкое стекло 40-45

электросталеплавильный шлак 20,69-22,8

шамот 4-4,96

окись магния 0,5-0,75

каолиновое волокно 0,5-0,75 и электрокорунд - остальное. Способ обеспечивает отсутствие трещин и сколов при эксплуатации агрегата при 860°С и токе возбуждения 750 В, прочность теплоизоляционного слоя 30-46 кг/см<SP POS="POST">2</SP>, коэффициент теплопроводности 0,27-0,35, для огнеупорного слоя - прочность 78-84 кг/см<SP POS="POST">2</SP>, коэффициент теплопроводности 0,27-0,3. 5 табл.

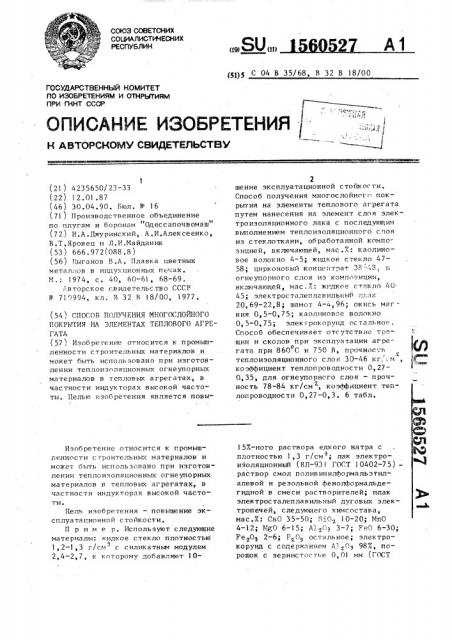

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

А1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21 ) 4235650/23-33 (22) 1 2.01 .87 (46) 30,04.90. Бюл. 1с 16 (71) Производственное объединение по плугам и боронам Одессапочвомаш" (72) И.A.Äæóðèíñêèé, А,И,Алексеенко, В.Т.Яровец и Л.И.Майданик (53 ) 666.972(088 .8 ) (56) Цыганов В.А. Плавка пветных метал,"ов в индукционных пе.ах.

М,: 1974, с. 40, 60 61, 68 69.

Авторское свидетельство СССР

М 719994, кл. В 32 В 18/00, 1977. (54) СПОСОБ ПОЛУЧЕНИЯ МНОГОСЛОЙНОГО

ПОКРЬ!ТИЯ НА ЭЛЕМЕНТАХ ТЕПЛОВОГО АГРЕГАТА (57) Изобретение относится к промьппленности строительных материалов и может быть использовано при изготовлении теплоизоляционных огнеупорных материалов в тепловых агрегатах, в частности индукторах высокой частоты. Пелью изобретения является повыИзобретение относится к громышленности строительных материалов и может быть использовано при изготовлении теплоизоляционных огнеупорных материалов в тепловых агрегатах, в частности индукторах высокой частоты.

Цель изобретения — пов rareние эксплуатационной стойкости, П р и и е р. Используют следующие материалы: жидкое стекло плотностью

1,2-1,3 г/см с силикатным модулем

2,4-2,7, к которому добавляют 10(5))5 С 04 В 35/68, В 32 В 18/00 шение эксплуатационной стойкости, Способ получения многослойногп покрытия на элементы теплового агрегата путем нанесения на элемент слоя электроизоляционного лака с последующим выполнением теплоизоляционного слоя из стеклоткаии, обработанной KoMIIo зицией, включающей, мас,/: каолиновое волокно 4-5; жидкое стекло 47I

58> цирконоьый концентрат 38-48, н огнеупорного слоя из комп -зиции, включающей, мас, Е: жидкое с Teêëî 40

45> электросталеплавильньг. 1.лак

20,69-22,8; шамот 4-4,96.," окись магния 0,5-0,75; каолиновое волокно

0,5-0,75; электрокорунд остально» „

Способ обеспечивает отсутствие трещин и сколов при эксплуатации агрегата при 860 С и 750 В, прочнос;.ь теплоизоляционного слоя 30-46 кг, . м коэффициент теплопроводности О, 27—

0,35, для огнеупорного слоя — грочность 78-84 кг/см, коэффициент теплопроводности 0,27-0,3. 6 табл.!

5Х-ного раствора едкого натра с плотностью 1,3 г/см ; лак электроизоляционный (ВЛ-93! ГОСТ 1 0402-75)— раствор смол поливинилформальэтилалевой и резольной фенолформальдегидной в смеси растворителей; шлак элек трос талепла виль ный дуговых элек— тропечей, следующего химсостава, мас.У.: СаО 35-50; Hi0 10-20; МпО

4-1?; MgO 6-15; А3 <0 3-7; FeO 6-30;

Ре Оз 2-6; Р О> остальное; электрокорунд с содержанием А3 Оз 98K., порошок с зернистостью 0,01 мм (ГОСТ

1560527

3647-59); каолиновое волокно — огнеупорный армирующий материал в виде ваты (ГОСТ 12500-67); шамот порошок; окись магния порошок с насыпным весом 0,4 г/см; стеклоткань с прочно3. стью 150 кг/мм, температурный диапазон 1000-1100 С; цирконовый концентрат остаток на сите ¹ 9063

2,1 марки КПЦ (ОСТ 48-82-81) следующего химсостава, мас.%: ZrO 65, 6;

Уе Оэ 0,07; TiO О, 2; AlqOq 1,5;

Р О 0,12; СиО менее 0,1; MgO менее

О, 1; п.п.п. остальное, Способ осуществляют следующим образом.

Подготавливают витки теплового агрегата — очищают все поверхности от загрязнений и окисления наждачной бумагой и пескоструйным методом, затем обдувают сжатым воздухом в течение 15 мин при 25-60 С, агрегат опускают в ванну с электроизоляционным лаком на !О мин, поднимают, дают стечь излишкам лака с витков. Агрегат помещают в сушильную камеру с температурой 50 С, через каждые 2 ч повышают температуру на 50 С в течение 6 ч с доведением до конечной температуры 150 С. Высушенный электроизоляционный слой охлаждают до комнатной температуры (20 С), Готовят смесь компонентов для теплоизоляционного слоя — в смеситель загружают цирконовый концентрат и каолиновое волокно, перемешивают 1 5 мин, добавляют жидкое стекло (с предварительно введенным едким натром) и перемешивают еще в течение 20 мин.

На стеклоткань сливают полученную массу, разравнивают ее по поверхности равномерным слоем и обматывают витки индуктора с электроизоляционным слоем, закладывают стержень и помещают в сушильную печь при

25 С, где сушат 25 ч, повышая температуру через каждые 5 ч на 25 С, После окончания сушки агрегат ох-. лаждают до комнатной температуры, извлекают стержень и закладывают другой в распор. В смесителе готовят смесь для огнеупорного слоя перемешиванием сухих составляющих в течение 30 мин с последующим введением жидкого стекла и перемешиванием до

ОднОроднОго сОстОЯниЯ ° Полученную смесь заливают на агрегат, выставленный в металлическую форму, затем его помещают в сушильную камеру с

20 температурой 25 С,,где сушат 25 ч, повышая температуру через каждые

5 ч на 25 С до конечной 1 50 С. После сушки агрегат охлаждают, извлекают его из формы, затем извлекают стержень из распора, агрегат прокаливают при начальной температуре 1 50 С в течение 5 ч, повышая температуру на

50 С через ) ч до конечной 400 С.

Составы композиций для изготовления соответствующих слоев и результаты испытаний приведены в табл. 1 — 3 — для теплоизоляционного слоя, в табл. 4 — 6 — для огнеупорного слоя.

Для прототипа прочность через

28 сут рав на 600 к г/см, о гнеупо рО ность 1870 С, огневая усадка при

) 500 С до 1,0%.

Термостойкость определяют по количеству термоциклов, огнеупорный образец при температуре 800-1000 С вода. При испытании многослойного покрытия эксплуатационной нагрузкой

О при 860 С и 750 В трещины и сколы отсутствуют.

Формула изобретения

>0

Способ получения многослойного покрытия на элементах теплового агрегата путем последовательного нанесения теплоизоляционного слоя из композиции, включающей каолиновое волокно и связующее, и огнеупорного слоя из композиции, включающей электрокорунд и связующее, о т л и ч а ю шийся тем, что, с целью повышения. эксплуатационной стойкости, 40 и редв а рите ль но на элемен т нанос ят слой электроизоляционного лака, теплоизоляционный слой выполняют из ткани, обработанной композицией, дополнительно содержащей цирконовый

45 концентрат, а в качестве связующего — жидкое стекло при следующем соотношении компонентов, мас.%:

Каолиновое волокно 4-5

Жидкое стекло 47-58

Цирконовый концентрат 38-48 а композиция огнеупорного слоя содержит дополнительно электросталеплавильный шлак, шамот, окись маг55 ния и каолиновое волокно, а в качестве связующего — жидкое стекло при следующем соотношении компонентов, мас.%:

1560527

40-45

Та блица 2

Показатели

Предел прочности при сжатии при 20 С, кг/см 30 35 46

Таблица 1

Предел прочности при сжатии после нагревания при 800 С, кг/см

Содержание ингредиентов, мас.X в составах покрытия

Инг редиен т

52 54 58

2 3

Коэффициент теплопровод20 ности (ккал/ч ° м; град) Каолиновое волокно

Коэффициент т еплоп ров одности после нагревания при

800 С

Цирк онов ый концентрат

38 43 48

Жидкое стекло и NaOH

58 52 5 47

Таблица 3

Плот- Проч1ность

Кроющая способТолщина теплоВязТемпература поверхности эл.

СосОгнеупорность кость, Па тав нос ть, г/см сцепления, кг/мм

ИЗОЛЯЦИОННОГО

СЛОЯ ММ ность изоляционных витков п еред пок рытием, С

100 2530 1,4 48

20-25

Хорошая

Устойчив при

8000С для детапей 240 шт.

10 0 25 30 1,45 5 0

20-25

Хорошая

Устойчив для деталей 240 шт. при 800 С

10 0 30-32 1,5 5,6 после сушки

Жидк ое с тек ло

Электросталеплавильный шлак ламот

Окись магния

Каолиновое волокно

Электрокорунд

Устойчив при

800 С для деталей 240250 шт.

20, 69-22, 85

4-4, 96

0,5-0,75

0,5-0,75

Ос таль ное

Хорошая, 25 вэдутия и подте- ков нет

Состав покрытий f

0 30 Оэ 27 0 35

0,38 0,46 0,54

1560527

Таблица 4

Содержание ингредиентов, мас.I, в составах покрытия

Ин r редие нт (2 3

Элек т рок орунд

0,01 мм

30,75 30, 69

29, 31

Электросталеплавильный шлак фр. 0,2 мм

22,85

21,75

?О, 69

4,96

Иамот фр. 0 3 мм

Каолиновое волокно

4,0

4,25

0,75

0>375

0,375

0 5

0,75

0,5

Окись магния

)))идкое стекло и NaOH

42,5

40,0

Та 6 ли ца 5

Проч— ность с цепРабочая

Толшина б — слоя, мм

Кроющая ,способВязкостьь, Температура

Сос- Огнеупорность тав ность теплоизоляционного термосмен

800 С ленин кг/см слоя перед,покрытием>

1 240 Хорошая 20-25 10-11,0 0,2-0,3 6,5 30-40

2 240 Хорошая 20-25 0-) 1,0 0,25-0,3 6,3 30-35

3 240 Хорошая 20-25 ) 0-11,0 0,30-0,40 6,2 30-30

Продолжение табл.6

Таблица 6

Пок а з а тели

Составы покрытия

Показатели

Составы покрытия

Коэффициент теплопроводнос ти (ккал/м.ч ° град) 0,30

0,27 0,28

78 0 79 0 84

Предел прочности при сжатии после нагрева-. ния при 800 С, кг/см нагревания при 800 С

0,4) 0,45 0 52

63,0 64,0 65,0
