Реферат



Изобретение относится к металлургии легких металлов, а именно к электролизерам для получения алюминия с устройствами для автоматической загрузки сырья. Цель изобретения - повышение надежности устройства подачи сырья, уменьшение загрязнения окружающей среды и увеличение выхода по току. В исходном положении пробойник поднят вверх. При этом стакан 10 дозатора удерживается верхними окнами 11 напротив патрубков 8 бункера, наполняется дозирующая камера 12. При движении штока 17 пробойника вниз выступы 18 перемещают стакан 10 также вниз. Окна 13 выходят из трубы, и сырье (глинозем, фторсоли) высыпается в полость колокола 3, в отверстие в корке, пробитое пробойником. При этом предотвращаются выбросы вредных газов в атмосферу, т.к. отверстие в корке находится под колоколом 3. Загрузка в подколокольное пространство уменьшает осаждение глинозема на подину, что повышает выход по току. Конструкция дозатора предотвращает попадание электролизных газов в его полость, что повышает надежность устройства подачи сырья. 3 ил.

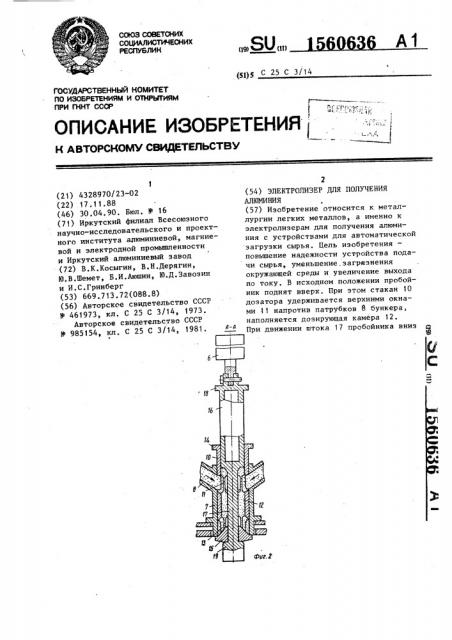

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А3

»9>Я0и> (gg)g С 25 С 3/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ j

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4328970/23-02 (22) 17.11.88 (46) 30.04.90. Бюл. Ф 16 (71) Иркутский филиал Всесоюзного научно-исследовательского и проектного института алюминиевой, магниевой и электродной промышленности и Иркутский алюминиевый завод (72) В.К.Косыгин, В.Н.Дерягин, Ю.В.Шемет, Б.И.Аюшин, Ю.Д.Завозин и И,С.Гринберг (53) 669.713.72(088.8} (56) Авторское свидетельство СССР

N 461973, кл. С 25 С 3/14, 1973.

Авторское свидетельство СССР

У 985154, кл. С 25 С 3/14, 1981.

2 (54) ЭЛЕКТРОЛИЗЕР ДЛЯ ПОЛУЧЕНИЯ

АЛЮМИНИЯ (57) Изобретение относится к металлургии легких металлов, а именно к электролизерам для получения алюминия с устройствами для автоматической загрузки сырья. Цель изобретения— повышение надежности устройства подачи сырья, уменьшение. загрязнения окружающей среды и увеличение выхода по току. В исходном положении пробойник поднят вверх. При этом стакан 10 дозатора удерживается верхними окнами 1 1 напротив патрубков 8 бункера, наполняется дозирующая камера 12.

При движении штока 17 пробойника вниз

1560636 выступы 18 перемещают стакан 10 также вниз. Окна 13 выходят из трубы, и сырье (глинозем, фторсоли) высыпается в полость колокола З,в отверстие в корке, пробитое пробойником. При этом предотвращаются выбросы вредных газов в атмосферу, так как отверстие в корке находится под колоколом 3.

Изобретение относится к металлургии легких металлов, а именно к электролиэерам для получения алюминия с устройствами для автоматической загрузки сырья.

Целью изобретения является повышение надежности устройства подачи ,сырья, уменьшение загрязнения окружающей среды и увеличение выхода по току. .На фиг. 1 изображен фрагмент элект-25 ролизера, общий вид; на фиг. 2 сечение А-А на фиг. 1 (исходное положение); на фиг. 3 — то же, конец хода пробойника.

Электролизер для получения апю« миния содержит ванну-катод 1, анод

2, газосборный,колокол 3 и устройство для подачи сырья, закрепленое на кожухе 4 анода 2.

Устройство для подачи сырья выполнено в виде пробойника 5 с приво- 35 дом 6, размещенного в трубе 7, закрепленной на колоколе 3 и соединенной с патрубками 8 течек бункера 9 для порошкообразных материалов, например глинозема и/или фторсолей.

В полости трубы 7 с воэможностью вертикального перемещения установлен стакан 10 с двумя рядами окон. Верхний perp 11 предназначен для загрузки глинозема и/или фторсолеи в доэирую45 щую камеру 12, а нижней ряд 13— для подачи глинозема в ванну 1 электролизера, Ход перемещения стакана 10 внутри трубы 7 ограничен буртиками

14 и 15. 50

Пробойник 5 коаксиально установлен в стакане. 10 и центрируется внутри него поршнем 16. Нижняя часть 17 штока пробойника 5 образует со стаканом 10 дозирующую камеру. Для перемещения стакана 10 шток пробойника 5 снабжен выступами 18 и 19.

Загрузка в подколокольное пространство уменьшает осаждение глинозема на подину, что повышает выход, по току. Конструкция дозатора предотвращает попадание электролизных газов в его полость, что повышает надежность устройства подачи сырья. 3 ил.

Нижняя часть трубы 7 с пробойником 5 размещены внутри рабочей части газосборного колокола 3.

При работе электролизера устройство для подачи сырья работает следующим образом.

В исходном положении пробойник 5 поднят вверх при этом он своим выступом 19 прижимает стакан 10 буртиком

15 к нижней кромке трубы 7, удерживая окна 11 соосно (напротив) загрузочным патрубкам 8 течек бункера 9. Порошкообразные материалы — глинозем и/или фторсоли — из бункера 9 по патрубкам 8 через окна 11 в боковых стен. ках стакана 10 заполняют полость дознрующей камеры 12, образованную внутренней поверхностью стакана 10 и нижней частью 17 штока. Под действием привода 6 пробойник 5 перемещается вниз. При этом выступ 19 пробойника выходит из контакта с дном стакана 10 и последний под действием сначала собственной массы и массы порции глинозема и/нли фторсолей в камере 12, а затем выступа 18 верхней части штока также перемещается вниз.

При этом окна 73 стакана 10 выходят из трубы 7, открывая выход глинозему и/или фторсолям из дозирующей камеры.

Одновременно поршень 16 вытесняет из камеры 12 порцию глинозема и/или фторсолей в подколокольное пространство, а пробойник 5 разрушает корку электролита и глинозем и/или фторсоли поступают в электролит. При обратном ходе пробойник выступом 19 поднимает стакан 10 в исходное положение.

Предлагаемая конструкция устройтва изолирует полость дозирующей каеры от электролизных газов в подко" локольном пространстве, предотвращая зарастание камеры смолистыми погонами

Электролиэер для получения алюминия, содержащий ванну-катод, анод с газосборным колоколом и устройство

1560636 6

В результате повышается надежность для подачи сырья, включающее бункер, работы устройства и обеспечивается соединенный с трубой посредством течпостоянство дозы глинозема и/или фтор- ки, размещенный в трубе пробойник со солей, подаваемых в электролит.

5 штоком и приводом и дозатор в виде стакана с окнами, установленный коакКроме того, подача глинозема и/или сиально штокУ пРобойника, о т л и— фторсолей непосредственно в подколо- ча ю шийся тем, что, с целью кольное пространство предотвращает повышения надежности устройства подавыбросы газов и тепла в атмосферу ð чи сырья, уменьшения загрязнения окцеха, а также снижает осаждение гли- ружающей среды и увеличения выхода ноэема на подине ванны, что повышает по току, труба в нижней своей части выход по току. соединена с полостью газосборного колокола, окна в стакане дозатора выФ о р м у л а и s о б р е т е н и я 15 полнены в два Ряда, пРичем стакан установлен в трубе с возможностью перемещения, а верхняя часть штока пробойника выполнена в виде поршня, размещенного в стакане дозатора.
