Галерея для подачи материалов на открытый склад

Галерея для подачи материалов на открытый склад

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству галерей складов сыпучих материалов. Целью изобретения является снижение материалоемкости. Пролетное строение 1 выполнено в виде двухконсольной фермы со средней панелью в виде П-образной рамы 6. Последняя размещена между элементами каркаса узла 5 пересыпки и отделена от него деформационными швами. 6 ил.

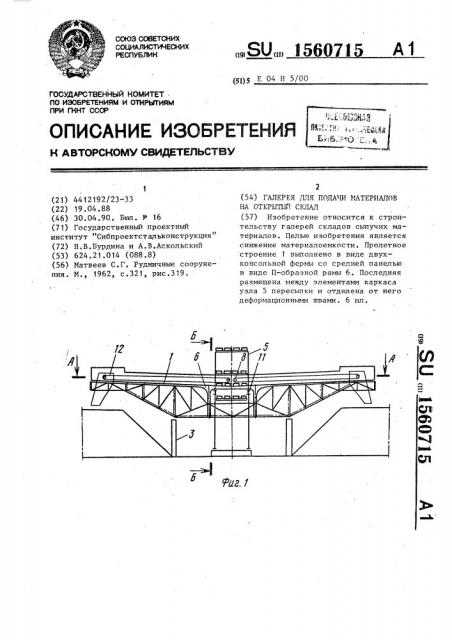

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5gi5 E 04 H 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ .

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 4412192/23-33 (22) 19 ° 04.88 (46) 30.04.90. Вюл. N - 16 (7 1) Государственный проектный институт "Сибпроектстальконструкция" (72) Н.В.Вурдина и А.В.Аскольский (53) 624.21.014 (088.8) (56) Матвеев С.Г. Рудничные сооружения. M., 1962, с.321, рис.319.

2 (54) ГАЛЕРЕЯ ДЛЯ ПОДАЧИ МАТЕРИАЛОВ

HA СТКРЫТЫЙ СКЛАД (57) Изобретение относится к строительству галерей складов сыпучих материалов. Целью изобретения является снижение материалоемкости. Пролетное строение 1 выполнено в виде двухконсольной фермы со средней панелью в виде П-образной рамы 6. Последняя размещена между элементами каркаса узла 5 пересылки и отделена от него деформационными швами. 6 ил.

1560715

Изобретение относится к строительству и может быть использовано при проектировании конструкций, предназначенных для хранения сыпучих материалов в химической, горно-добывающей и металлургической промьппленности.

Целью изобретения является снижение материалоемкости.

На фиг.1 изображена галерея, общий вид; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1; на фиг.4 — узел пересечения пролетного строения с узлом пересыпки; на фиг,5— разрез В-В на фиг.4; на фиг.б — разрез Г-Г на фиг.4.

Галерея содержит пролетное строение 1 иэ боковых двухконсольных ферм

2, опертык на две опоры 3. Фермы 2 объединены системой горизонтальных и вертикальных связей 4. Каркас узла пересыпки 5 размещен по центральной оси пролетного строения 1 галереи.

Средняя панель пролетного строения выполнена в виде П-образной рамы

6, размещенной между элементами каркаса узла пересыпки 5 и отделенной от него деформационными швами. При этом средние плиты 7 перекрытия каркаса узла пересыпки, на котором ус.тановлена натяжная станция 8 конвейера, оперты на ригель рамы 6, а край" ние плиты 9 этого перекрытия оперты посредством дополнительных балок 10 на ригели 11 каркаса, размещенные под ригелями П-образной рамы 6 .

Узел разгрузки 12 конвейера на склад расположен на консоли ферм 2.

Низ опор 3 для ферм 2 выполнен железобетонным, что исключает повреждение металлоконструкций механизмами, работающими на складе.

Сооружение работает следующим обРазом.

Сыпучие материалы подаются конвейером на узел пересыпки 5, с которого раздаточными конвейерами галереи поступают на место хранения.

С узла пересыпки 5 сыпучие материалы подаются на следующие сооружения аналогичного типа. Конструкции галереи работают на вертикальные и горизонтальные нагрузки самостоятельно.

Верхний пояс 2 фермы галереи воспринимает нагрузки от железобетонных плит 7 и технологические нагрузки от раздаточных конвейеров и натяжной станции 8.

Формула изобретения

Галерея для подачи материалов на открытый склад, включающая пролетное строение в виде ферм иэ панелей и размещенный по его центральной оси узел пересыпки с каркасом иэ стоек, ригелей и плит перекрытия, отличающаяся тем, что, с целью снижения материалоемкости, пролетное строение выполнено двухконсольным со средней панелью в виде

П-образной рамы, Размещенной между элементами каркаса узла пересылки с образованием между ними деформационных швов, причем средина плиты перекрытия каркаса, несущего конвейер, оперты на ригели П-образных рам, а крайние плиты посредством дополнительных балок — на ригели каркаса, размец1енные под ригелями П-образных рам. . ып i s

7

У

11

Фпг. 4

1560715

Г-Г

@02. 6

Составитель Г.Смиренная

Техред Л.Олийнык Корректор И.Кучерявая

Редактор Н.Горват

Заказ 960

Тираж 589

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. А/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
