¹ 156073
Класс В 24с; 67b
СССР

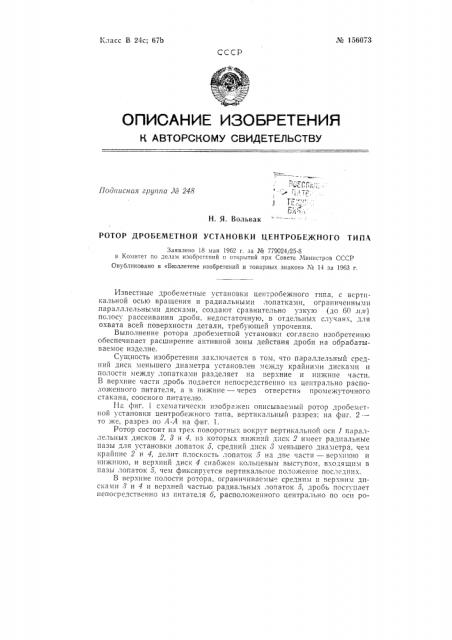

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
По<7писная ариппа Л 248
Н. Я, Вольвак
РОТОР ДРОБЕМЕТНОЙ УСТАНОВКИ ЦЕНТРОБЕ)КНОГО ТИНА
Заявлено 18 мая 1962 r. за № 779024 25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 14 за 1963 г.
Известные дробеметные установки центробежного типа, с вертикальной осью вращения и радиальными лопатками, ограниченнымп паралллельными дисками, создают сравнительно узкую (до 60 лл) полосу рассеивания дроби, недостаточную, в отдельных случаях, для охвата всей поверхности детали, требующей упрочения.
Выполнение ротора дробеметной установки согласно изобретению обеспечивает расширение активной зоны действия дроби на обрабатываемое изделие.
Сущность изобретения заключается в том, что параллельный средний диск меньшего диаметра установлен между крайними дисками и полости между лопатками разделяет на верхние и нижние части.
В верхние части дробь подается непосредственно из центрально расположенного питателя, а в нижние — через отверстия промежуточного стакана, соосного питателю. т-1а фиг. 1 схематически изображен описываемый ротор дробеметной установки центробежного типа, вертикальный разрез; на фиг. 2— то же, разрез по А-А на фиг. 1.
Ротор состоит из трех поворотных вокруг вертикальной оси 1 параллельных дисков 2, 8 и 4, из которых нижн fit диск 2 имеет радиальные пазы для установки лопаток 5, средний диск 8 меньшего диаметра, чем крайние 2 и 4, делит плоскость лопаток 5 на две части — верхн1о1о и ппжн ою, и верхний диск 4 снабжен кочьцезым выступом, входящим в пазы лопаток 5, чем фиксируется вертикальное положение последних.
В верхние полости ротора, ограничиваемые средним и верхним дисками 3 и 4 и верхней частью радиальных лопаток 5, дробь поступает непосредственно из питателя 6, расположенного центрально по ос» ро№ 156073 тора, а в нижние полости ротора, ограниченные средним и нижним дисками 8, 2 и нижней частью лопаток 5, — через отверстия 7 соосного питателю 6 стакана 8.
При вращении ротора оба потока дроби образуют широкую непрерывную полосу рассеивания дроби, достаточную для охвата поверхности обрабатываемого изделия.
Предмет изобретения
Ротор дробеметной установки центробежного типа с вертикальной осью вращения и радиальными лопатками, ограниченными параллельными дисками, отличающийся тем, что, с целью расширения активной зоны действия дроби на обрабатываемые изделия, между крайними дисками установлен параллельный средний диск меньшего диаметра, разделяющий полости между лопатками на верхние и нижние части с подачей дроби в верхние части непосредственно из центрально расположенного питателя, а в нижние — через отверстия промежуточного стакана, соосного питателю.
