Поршень для двигателя внутреннего сгорания

Поршень для двигателя внутреннего сгорания

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения. Цель изобретения - снижение расхода масла на угар. Поршень 1 содержит маслосъемную канавку 2, непосредственно под которой в плоскости, перпендикулярной геометрической оси поршня, расположены дренажные отверстия 3, малые оси которых лежат в плоскости качания шатуна. Поршень прижимается к цилиндровой втулке нормальной силой. Величина давления может достигать нескольких мегапаскаль. Наибольшее значение давление масла имеет место в слое масла, расположенном на рабочей поверхности втулки в зоне пересечения с плоскостью качания шатуна. 5 ил.

СОЮЗ СОВЕТСКИХ

СО!4ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g1)g F 02 F 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH ГКНТ СССР

I (21) 4319170!25-06 (22) 29.09.87 (46) 30.04.90. Бкл. Р 16 (71) Ленинградский кораблестроительный институт (72) С.P.Ñåìèîíè÷åâ, В.П.Сладкевич, И.В.Германов и Я.Г.Волкинд (53) 621.432(088.8) (56) Заявка ФРГ У 3518720, кл . F 02 F 3/00, опублик. 1985. (54) ПОРШЕНЬ ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ (57) Изобретение относится к области машиностроения. Цель изобретения— снижение расхода масла на угар. Поршень 1 содержит маслосъемную канавку

2, непосредственно под которой в плоскости, перпендикулярной геометрической оси поршня, расположены дренажные отверстия 3, малые оси которых лежат в плоскости качания шатуна.

Поршень прижимается к цилиндровой втулке нормальной силой. Величина давления может достигать нескольких мегапаскаль. Наибольшее значение давление масла имеет в слое масла, расположенном на рабочей поверхности втулки в зоне пересечения с плоскостью качания шатуна. 5 ил.

1560756

Изобретение относится к машиностроению, в частности к конструкции поршня двигателя внутреннего cr îðàния.

Цель изобретения — снижение масла на угар.

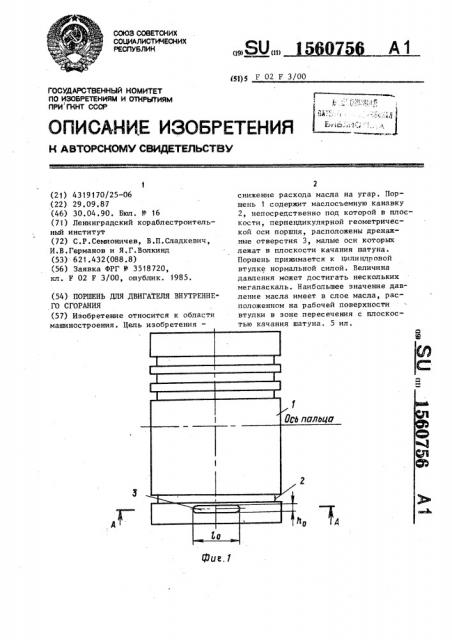

На фиг. 1 показан поршень с дренажными отверстиями в нижней части юбки, общий вид; на фиг. 2 — сечение А-А на 1О фиг. 1; на фиг. 3 — перекладка поршня под действием силы N на фиг. 4 эпюра давления масла ниже кольца, на фиг. 5 — картина течения масла вблизи кольца. 15

Поршень 1 содержит маслосъемную канавку 2, непосредственно под которой в плоскости, перпендикулярной геометрической оси поршня, расположены дренажные отверстия 3 в плоскости 20 качания шатуна.

Радиальная перекладка поршня (в пределах зазора между поршнем и втулкой) оказывает существенное влияние на расход масла, идущего на угар. Пе- 5 рекладка поршня происходит под действием нормальной силы N (фиг. 3). На рабочей поверхности втулки, находящейся ниже маслосъемных колец, всегда имеется толстый слой масла, попавшего 30 на эту поверхность в виде брызг.

На такте рабочего хода поршень совершает сложное движение: вдоль оси

Х (осевое); вдоль оси Y (радиальное) .

Такое перемещение приводит к росту давления в слое масла в зоне ниже кольца с нагруженной стороны поршня.

Поршень прижимается к цилиндровой втулке нормальной силой. Величина давления может достигать нескольких 49

МПа. Причем эпюра распределения давления. ниже кольца имеет вид параболы (фиг. 4) . Наибольшего значения давление достигает в слое масла, расположенном на .рабочей поверхности втулки 45 в зоне пересечения с плоскостью качания шатуна (на фиг. 4 — сечение 0-0).

Осевое перемещение поршня и его радиальная перекладка приводят к тому, что непосредственно под маслосъемным кольцом наблюдается повышенное давление, в то время как над кольцом давление в слое масла равно давлению в в картере двигателя (значительно меньше, чем под кольцом, фиг. 5).

Перепад давления масла в зоне кольца Р,,» Р„ приводит к течению масла между кольцом и рабочей поверхностью цилиндровой втулки в направлении камеры сгорания.

По окружности втулки интенсивность течения соответствует эпюре давления (фиг. 4), т.е. максимальный расход под кольцом находится в зойе, прилегающей к месту пересечения плоскости качания шатуна с цилиндровой втулкой. Для уменьшения перепада давления и соответственно расхода масла целесообразно размещать дренажные отверстия неравномерно по окружности поршня, сосредоточив их в зоне максимального перепада давления.

Расположение и форма дренажных отверстий позволяют также выравнивать толщину масляной пленки по окружности цилиндровой втулки. формула изобретения

Поршень для двигателя внутреннего сгорания, содержащий канавки для маслосъемных колец и снабженный дренажными отверстиями, выполненными в виде двух диаметрально расположенных щелей и размещенных ниже уровня канавок для маслосъемных колец, о т л и ч а ю— шийся тем, что, с целью снижения масла на угар, малые оси щелей лежат в плоскости качания шатуна.
