Волновая энергетическая установка

Волновая энергетическая установка

Иллюстрации

Показать все

Реферат



Изобретение относится к гидроэнергетике и позволяет расширить диапазон работы установки. Установка содержит плавучий корпус 1, расположенную в нем и частично погруженную в воду поворотную волноприемную емкость 2, размещенную над емкостью пневмокамеру 3 с установленной в ней воздушной турбиной 4 и камеру 5 переменного объема с эластичными стенками и передним волноприемным щитом 6, закрепленным на корпусе камеры 5 при помощи шарнирной оси, расположенной вертикально. Камера 5 переменного объема выполнена снизу открытой. При набегании гребня волны происходит повышение уровня воды в волноприемной емкости 2 и поворот волноприемного щита 6 на вертикально расположенной оси, уменьшающий объем камеры 5. Воздух, вытесняемый водой из емкости 2 и камеры 5, поступает в пневмокамеру 3 и на воздушную турбину 4. 2 ил.

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИК ($1)g F ОЗ В 13/12

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П4НТ СССР

{21) 4329051/25-29 (22) 17 ° 11.87 (46} 30.04.9а. Бюл. И 16 (75) Ю.В. Белобородов (53) 621.224(088.8) (56) Авторское свидетельство СССР

11 1455034, кл. F ОЗ В 13/12, 1986. (54) ВОЛНОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА (57) Изобретение относится к гидроэнергетике и позволяет расширить диапазон работы установки. Установка содержит плавучий корпус 1, располо" женную в нем и частична погруженную в воду поворотную волноприемную ем" кость 2., размещенную над емкостью,.

3 и на воздушную турбину 4. 2 ил.

1560776

Изобретение относится к гидроэнергетике, в частности к волновым энергетическим установкам.

Целью изобретения является расши5 рение диапазона работы.

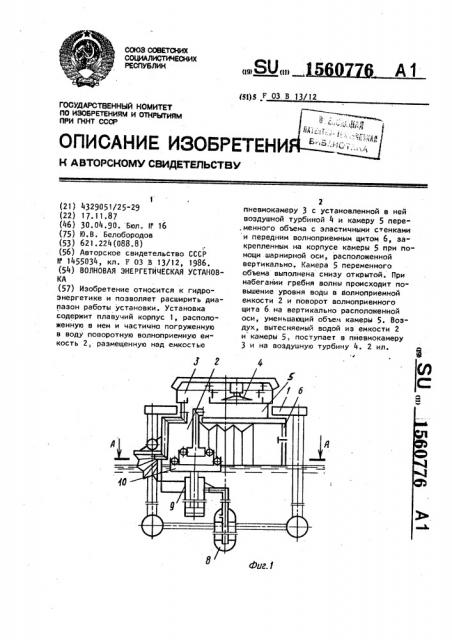

На фиг. 1 схематично представлена предлагаемая волновая энергетическая установка; на фиг. 2 - сечение А-А на фиг. 10 .Волновая энергетическая установка содержит плавучий корпус 1, расположенную в нем и частично погруженную в воду поворотную волноприемную емкость 2, размещенную над последней пневмокамеру 3 с установленной в ней воздушной турбиной 4 и камеру 5 переменного объема с эластичными стенками и передним волноприемным щитом 6., закрепленным на корпусе камеры 5 при помощи шарнирной оси 7, последняя расположена вертикально, а камера 5 переменного объема выполнена снизу открытой. Кроме того, установка содержит один или несколько пневмоак- 2 кумуляторов 8, цилиндр 9, поплавок

10, состоящий из телескопически соединенных звеньев и соединенный со штоком цилиндра 9 . цилиндр 11 со штоком, контактирующим с щитом .6, при этом поршневые полости цилиндра соединены между собой.

Волновая энергетическая установка работает следующим образом.

При набегании гребня волны происходит повышение уровня воды в волноприемной емкости 2 и поворот волноприемного щита 6 на оси 7. уменьшающий объем камеры 5. Воздух из емкости

2 и камеры 5 поступает в пневмокамеру

3 и далее - на воздушную турбину 4.

При этом всплывает поплавок 10 и пере" мещаются штоки цилиндров 9 и 11. Возврат в исходное положение волноприем ного щита 6 осуществляется под действием силы веса поплавка 10, перемещающей штоки цилиндров 9 и 11. При повышении волнения звенья поплавка 10 перемещаются друг относительно друга, а воздух из внутреннего объема поплавка поступает в пневмокамеру 3, при этом воздух может поступать на воздушную турбину 4 или запасаться в аккумуляторах 8. Такое выполнение волновой энергетической установки позволяет расширить диапазон работы. формула и з о б р е т е и и я

Волновая энергетическая установка, содержащая плавучий корпус, расположенную в нем и частично погруженную в воду поворотную волноприемную емкость, размещенную над последней пневмокамеру с установленной в ней воздушной турбиной и камеру переменного объема с эластичными стенками и передним волноприемным шагом, закрепленным на корпусе камеры при помощи шарнирной оси, о т л и ч а ю щ а я— с я тем, что, с целью расширения диапазона работы, шарнирная ось расположена вертикально, а камера переменного объема выполнена снизу открытой.

1560776

Составитель В. Великих

Техред Л.Серд окова Корректор В. Кабаций

Редактор Ю. Середа

Заказ 963 Тираж 356 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

f13035, Москва, Н-35, Раушская наб., д. Й/5

Производственно-издательский комбинат "Патент", r Ужгород, ул.Гагарина,101
