Реферат



Изобретение относится к области гидромашиностроения, в частности к движителям, обеспечивающим реверсирование потока при постоянном направлении вращения вала. Целью изобретения является упрощение устройства. Это достигается тем, что механизм для реверсирования потока в устройстве с лопастным рабочим колесом выполнен в виде управляемого элемента, установленного со стороны всасывания с возможностью перекрытия торцовой поверхности рабочего колеса. Управляемый элемент может быть выполнен в виде сплошного подвижного в осевом направлении диска или в виде подвижной пластины, установленной на диске, который в этом случае зафиксирован в осевом направлении относительно вала рабочего колеса. 4 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 F 15 D 00

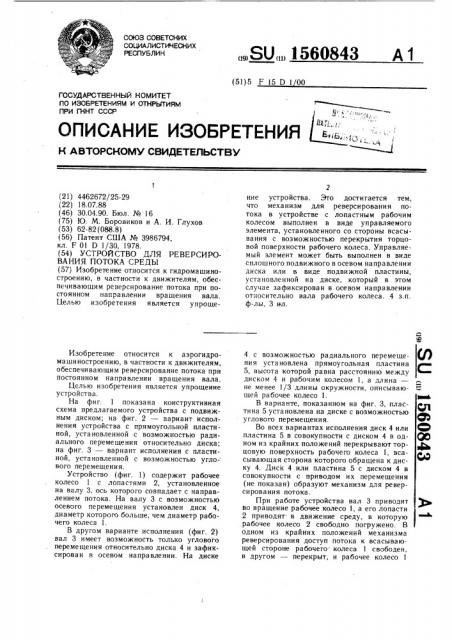

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГНКТ СССР (21) 4462672/25-29 (22) 18.07.88 (46) 30.04.90. Бюл. № 16 (75) IO. М. Боровиков и А. И. Глухов (53) 62-82(088.8) (56) Патент США № 3986?94, кл. F 01 D l/30, 1978. (54) УСТРОЙ СТВО ДЛЯ РЕВЕ РСИ РОВАНИЯ ПОТОКА СРЕДЫ (57) Изобрете ние относится к гидро ма щиностроению, в частности к движителям, обеспечивающим реверсирование потока при постоянном направлении вращения вала, Целью изобретения является упрощеИзобретение относится к аэрогидромашиностроению, в частности к движителям, обеспечивающим реверсирование потока при постоянном направлении вращения вала.

Целью изобретения является упрощение устройства.

На фиг. 1 показана конструктивная схема предлагаемого устройства с подвижным диском; на фиг. 2 — вариант исполнения устройства с прямоугольной пластиной, установленной с возможностью радиальногого пе реме щения относительно диска; на фиг. 3 — вариант исполнения с пластиной, установленной с возможностью угло- вого перемещения.

Устройство (фиг. 1) содержит рабочее колесо 1 с лопастями 2, установленное на валу 3, ось которого совпадает с направлением потока. На валу 3 с возможностью осевого перемещения установлен диск 4, диаметр которого больше, чем диаметр рабочего колеса 1.

В другом варианте исполнения (фиг. 2) вал 3 имеет возможность только углового перемещения относительно диска 4 и зафиксирован в осевом направлении. На диске

„,SU,» 11560843 A 1

2 ние устройства. Это достигается тем, что механизм для реверсирования потока в устройстве с лопастным рабочим колесом выполнен в виде управляемого элемента, установленного со стороны всасывания с возможностью перекрытия торцовой поверхности рабочего колеса. Управляемый элемент может быть выполнен в виде сплошного подвижного в осевом направлении диска или в виде подвижной пластины, установленной на диске, который в этом случае зафиксирован в осевом направлении относительно вала рабочего колеса. 4 з.п. ф-лы, 3 ил.

4 с возможностью радиального перемещения установлена прямоугольная пластина

5, высота которой равна расстоянию между диском 4 и рабочим колесом 1, а длина— не менее 1/3 длины окружности, описываю- 2 щей рабочее колесо 1. lac@

В варианте, показанном на фиг. 3, плас- р тина 5 установлена на диске с возможностью углового перемещения.

Во всех вариантах исполнения диск 4 или 4 ) пластина 5 в совокупности с диском 4 в од- Q() ном из крайних положений перекрывают тор- ф цовую поверхность рабочего колеса 1, вса- © сывающая сторона которого обращена к диску 4. Диск 4 или пластина 5 с диском 4 в совокупности с приводом их перемещения (не показан) образуют механизм для реверсирования потока.

При работе устройства вал 3 приводит фф, во вращение рабочее колесо 1, а его лопасти

2 приводят в движение среду, в которую рабочее колесо 2 свободно погружено. В одном из крайних положений механизма реверсирования доступ потока к всасывающей стороне рабочего колеса 1 свободен, в другом — перекрыт, и рабочее колесо 1

1560843

Формула изобретения

Со«> ави(С1ь f3. Як(и«>, Редактор Т. Па р(1>еиоив Техрс l И Г)ер(к >(р«кт(> !!. М «ла

Заказ 956 Тира:и 519 > I(> (;.llСн«

В1111ИГ(И Государственного комит«та и»l.>о(>рет«и>о(»;., (ии .>,.Вl*, . h;I I I (:ОР

I 13035, Моска<>, Ж 11(>, РВ3 нискаи .,>(> ..:I, )

Проиаводствсино.иадатсльскиЙ к(> >(О> l ;l l (П(l Г«И1 », Г, .;>; )»,,> l. с.!. I ВГ;(ри:((> 10 1 функционирует практически только за счет центробежного эффекта, создавая разрежение со стороны выходных кромок лопастей

2, преимущественно, в осевой зоне.

Таким образом, не меняя направления вращения, путем перемещения диска 4 (фиг. 1) или пластины 5 (фиг. 2 и 3} изменяют направление потока — от диска 4 при свободном доступе среды к всасывающей стороне рабочего колеса 1 или к диску 4, когда такой доступ перекрыт.

1. Устройство для реверсирования потока среды, содержащее вал, ось которого совпадает с направлением потока, размещенное на валу рабочее колесо с лопастями и механизм для реверсирования потока при постоянном направлении вращения вала, отличающееся тем, что, с целью упрощения устройства, механизм для реверсирования выполнен в виде управляемого элемента, установленного со стороны всасывания рабочего колеса с возможностью перекрытия его торцовой поверхности.

2. Устройство по п. 1, отличающееся тем, что управляемый элемент выполнен в виде сплошного диска, соосного с рабочим колесом и снабженного приводом поступательного перемещения, причем диаметр диска выбран большим, чем диаметр рабочего колеса.

3. Устройство по п. 1, отличающееся тем, что управляемый элемент выполнен в виде прямоугольной пластины, установленной на сплошном диске с возможностью относительного перемещения, причем вал установлен соосно с диском с возможностью вращения относительно диска и зафиксирован в осевом направлении, а диаметр диска

15 выбран большим, чем диаметр рабочего колеса, высота пластины выбрана равной расстоянию между диском и рабочим колесом, а длина — не менее 1/3 длины окружности, описывающей рабочее колесо.

4. Устройство по и. 3, отличающееся тем, что пластина установлена с возможностью радиального перемещения относительно диска.

5. Устройство п. и. 3, отличающееся тем, что пластина установлена с возможностью

35 углового перемещения относительно диска.
