Устройство для герметизации трубопровода при замене шарового крана

Устройство для герметизации трубопровода при замене шарового крана

Иллюстрации

Показать все

Реферат



Изобретение относится к вспомогательным запорным средствам трубопроводов и может быть использовано при их ремонте. Цель изобретения - повышение надежности герметизации и срока службы. Устройство, содержащее присоединяемый к крану 2 корпус 1 с полым стержнем 7 и штоком 12, снабжено направляющей втулкой 4, закрепленной в корпусе 1 фиксатором 6 осевого положения втулки 4, запорным органом в виде цанговой втулки 10 и дисковым элементом 13, установленным с возможностью контакта с внутренней поверхностью втулки 10, и обеспечивает контроль надежности герметизации трубопровода 3 перед демонтажом корпуса 1 и крана 2. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU,„, 1560867 A 1 (51)5 F 16 К 43/00

ОПИСАНИЕ ИЗОБРЕТЕНИ

". „jhow 31Ч °,.

К А8ТОРСК0МУ СВИДЕТЕЛЬСТВУ

1 11 10 б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4437690/30-29 (22) 08.06.88 (46) 30.04.90. Бюл. № 16 (71) Государственный всесоюзный научноисследовательский технологический институт ремонта и эксплуатации машино-тракторного парка (72) А. В. Росляков, Г. А. Киреев, В. А. Борзенков, С. П. Андреев и И. А. Ефимов (53) 621.646 (088.8) (56) Патент США № 4239055, кл. F 16 К 43/00, 1978. (54) УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ ТРУБОПРОВОДА ПРИ ЗАМЕНЕ

ШАРОВОГО КРАНА (57) Изобретение относится к вспомогательным запорным средствам трубопроводов и может быть использовано при их ремонте.

Цель изобретения — повышение надежности герметизации и срока службы. Устройство, содержащее присоединяемый к крану 2 корпус 1 с полым стержнем 7 и штоком 12, снабжено направляющей втулкой 4, закрепленной в корпусе 1 фиксатором 6 осевого положения втулки 4, запорным органом в виде .цанговой втулки 10 и дисковым элементом 13, установленным с возможностью контакта с внутренней поверхностью втулки 10, и обеспечивает контроль надежности герметизации трубопровода 3 перед демонтажом корпуса 1 и крана 2. 1 з. п. ф-лы, 4 ил.

560867

30

Формула изобретения

1

Изобретение относится к вспомогательным запорным средствам трубопроводов и может быть использовано при их ремонте.

Цель изобретения — повышение надежности герметизации и сроки службы.

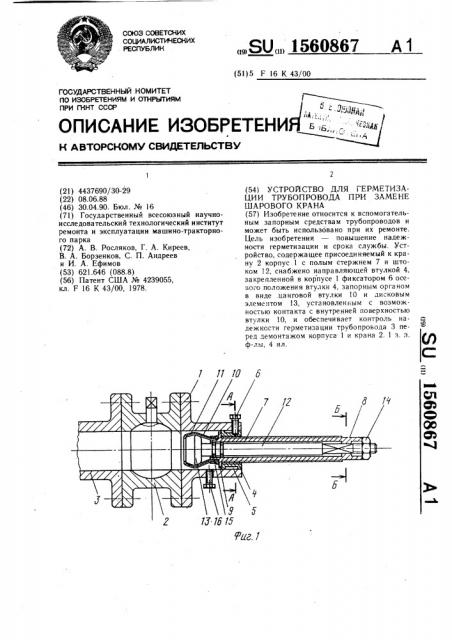

На фиг. 1 изображено предлагаемое устройство для герметизации трубопровода при замене шарового крана, общий вид; на фиг. 2 — сечение А — А; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4 — запорный орган в виде цанговой втулки.

Устройство для герметизации трубопровоа при замене шарового крана содержит орпус 1, присоединяемый к шаровому крау 2, установленному в трубопроводе 3. нутри корпуса 1 по скользящей посаде установлена направляющая втулка 4 с нутренней резьбой, на наружной поверхости которой выполнено кольцевое углубение 5, часть которого имеет дополниельное углубление под фиксатор 6 осеого положения втулки 4. Во втулку 4 вверут полый стержень 7 с наружной резьбой, дин конец которого выполнен с шестиграником 8 под гаечный ключ, на другом коне стержня 7, имеющем буртик 9, жестко . акреплен запорный орган, выполненный в иде цанговой втулки 10, охваченной эластичным уплотнительным кольцом 11. В полости стержня 7 размещен шток 12, на внут11еннем конце которого жестко закреплен поисковый элемент 13 с возможностью контакта с внутренней поверхностью цанговой тулки 10.

На наружном конце штока 12, имеющем резьбу, установлена гайка 14 с возможйостью контакта с торцом стержня. В местах

Взаимодействия полого стержня 7 и штока 12 на одном конце установлены прокладки 15, на другом конце в стержне 7 выполнено квадратное отверстие, на штоке 12 наружНая поверхность выполнена в виде квадата. В нижней части корпуса 1 выполено сливное отверстие, заглушенное при поощи резьбовой втулки 16.

Замену шарового крана производят следующим образом.

Корпус 1 устройства присоединяют к крану 2, установленному, например, в сливном трубопроводе 3 цистерны для хранения нефтепродуктов, заполненной выше уровня сливного трубопровода 3. При закрытом кране 2 фиксатор 6 расположен в углублении втулки 4, за счет чего исключается ее осевое перемещение, а пробка 16 ввинчена в сливное отверстие.

Открывают кра н 2 (утечке нефтепродуктов препятствуют прокладки 15) и вращают шестигранник 8 гаечным ключом до тех пор, пока стержень 7 с запорным органом 10 и эластичным уплотнительным кольцом 11 не окажется в трубопроводе 3, пройдя кран 2.

Зафиксировав гаечным ключом шестигранник 8, вращают гайку 14, при этом шток 12 перемещается в осевом направлении, и дисковый элемент 13 разжимает цанговую втулку 10 с эластичным уплотнительным элементом 11, которая прижимается к стенке трубопровода 3, перекрывая его. Для того, чтобы убедиться в надежности перекрытия трубопровода 3, выводят фиксатор 6 из дополнительного углубления в кольцевом углублении 5. При этом в случае недостаточного прижатия втулки 10 к трубопроводу 3 втулка 4 выдвигается жидкостью из отверстия корпуса 1 на величину, ограниченную кольцевым углублением 5 втулки 4.

Это свидетельствует о необходимости повторения операции. При надежном перекрытии трубопровода 3 фиксатор 6 выводят из кольцевого углубления 5. Часть нефтепродуктов, попавшую в корпус 1 устройства, удаляют через сливное отверстие, вывинтив пробку 16. Затем демонтируют корпус 1 и кран 2. После ремонта крана 2 его устанавливают в трубопроводе 3, надев на выступающий конец устройства, присоединяют к крану 2 корпус 1 и демонтируют устройство.

Устройство обеспечивает контроль герметичности перед демонтажом корпуса 1 и крана 2. Срок службы устройства повышается за счет многократного использования цанговой втулки 10.

1. Устройство для герметизации трубопровода при замене шарового крана, содержащее присоединяемый к крану корпус, размещенный в нем полый стержень с наружной резьбой и запорным органом на его конце и шток с гайкой, расположенный внутри стержня с возможностью осевого перемещения, причем гайка установлена с возможностью контакта с торцом стержня на конце штока, противоположном запорному органу, отличающееся тем, что, с целью повышения надежности герметизации и срока службы, устройство снабжено направляющей втулкой с внутренней резьбой, закрепленной в корпусе фиксатором осевого положения втулки, и дисковым элементом, установленным на внутреннем конце штока, запорный орган выполнен в виде цанговой втулки, охваченной эластичным уплотнительным кольцом, полый стержень со штоком ввернут в направляющую втулку, а дисковый элемент установлен с возможностью контакта с внутренней поверхностью цанговой втулки. !

2. Устройство по п. 1, отличающееся тем, что в корпусе выполнено сливное отверстие, заглушенное при помощи резьбовой пробки.

1560867
