Соединение металлического и пластмассового трубопроводов

Соединение металлического и пластмассового трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения. Цель изобретения - повышение надежности и упрощение конструкции. В теле металлической трубы выполнены пазы (не менее 4) во взаимноперпендикулярных плоскостях, а на пластмассовой трубе выполнены бурты (не менее 4), расположенные по винтовой линии. Бурты на поверхности пластмассовой трубы соответствуют размеру пазов в теле металлической трубы. 1 з.п. ф-лы, 3 ил.

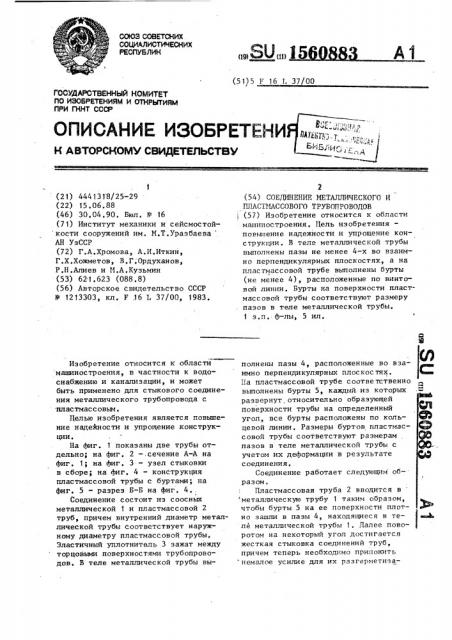

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН ае «и (51)5 Г 16 L 37/00

ОПИСАНИЕ ИЭОБРЕТЕЧИ

Н A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П(НТ СССР (21) 4441318/25-29 (22) 15.06.88 (46) 30,04,90. Бюл. № 16 (7 1) Институт механики и сейсмостой кости сооружений им. М.Т.Уразбаева

АН УЗССР (72) Г.А.Хромова, А.И.Иткин, Г.Х.Хожметов, В.Г;Ордуханов, P.Н.Алиев и И.А.Кузьмин (53) 621.623 (088.8) (56) Авторское свидетельство СССР № 1213303, кл. F .16 L 37/00, 1983.

Изобретение относится к области машиностроения, в частности к водоснабжению и канализации, и может быть применено для стыкового соединения металлического трубопровода с пластмассовым.

Целью изобретения является повьппение надежности и упрощение конструкции.

На фиг. 1 показаны две трубы отдельно; на фиг. 2 вЂ,сечение А-А на фиг, 1; на фиг. 3 — узел стыковки в сборе; на фиг. 4 — конструкция пластмассовой трубы с буртами; на фиг. 5 — разрез Б-Б на фиг. 4..

Соединение состоит из соосных металлической 1 и пластмассовой 2 труб, причем внутренний диаметр металлической трубы соответствует наружному диаметру пластмассовой трубы.

Эластичный уплотнитель 3 зажат между торцовыми поверхностями трубопроводов. В теле металлической трубы вы2 (54) СОЕДИНЕНИЕ МЕТАЛЛИЧЕСКОГО И

ПЛАСТИАССОВОГО ТРУБОПРОВОДОВ (57) Изобретение относится к области машиностроения. Цель изобретения— повышение надежности и упрощение конструкции. В теле металлической трубы выполнены пазы не менее 4-х во взаимно перпендикулярных плоскостях, а на пластмассовой трубе выполнены бурты (не менее 4), расположенные по винтовой линии. Бурты на поверхности пластмассовой трубы соответствуют размеру пазов в теле металлической трубы.

1 з.п. ф-лы, 5 ил. полнены пазы 4, расположенные во взаимно перпендикулярных плоскостях.

На пластмассовой трубе соотве тственно выполнены бурты 5, каждый. из которых развернут относительно образующей поверхности трубы на определенный угол, все бурты расположены по кольцевой линии, Размеры буртов пластмассовой трубы соответствуют размерам пазов в теле металлической трубы с учетом их деформации в результате соединения.

Соединение работает следующим образом.

Пластмассовая труба 2 вводится в металлическую трубу 1 таким образом, чтобы бурты 5 на ее поверхности плотно зашли в пазы 4, находящиеся в теле металлической трубы 1. Далее поворотом на некоторый угол достигается жесткая стыковка соединений труб, причем теперь необходимо приложить немалое усилие для их разгерметиза1560883 ции, Центры буртов 5, расположенных ,на пластмассовой трубе, находятся в одной плоскости, причем каядый из них повернут в винтовом направлении., У буртов 5 передняя часть, обращенная к лазам в металлической трубе, выполнена по ширине меньше, чем пазы

4, а задняя часть буртов 5 шире, чем пазы в теле металлической трубы 4 . 10 азы 4 в теле металлической трубы 1 выполнены также по винтовой линии, 1 с учетом угла наклона буртов 5 на и астмассовой трубе 2. Пластмассовые б ты в пазах металлической трубы 1 играют дополнительную роль в обеспечении герметичности стыкового соединения. Эластичный уплотнитель 2, надетый на пластмассовую трубу 2, -в результате соединения будет плотно зажат между торцовыми поверхностями труб и дополнительно уплотнит соедин ение, При подводе перекачиваемой я идкости к соединению она свободйо будет проходить его, так как не наб- 25 людается снижение рабочего сечения труб.

Формула изобретения

1. Соединение металлического и пластмассового трубопроводов преиму-, щественно для высоких давлений жидкости, состоящее из соосных металлической и пластмассовой труб, причем внутренний диаметр металлической трубы равен наружному диаметру пластмассовой, и эластичного уплотнителя, о т л и ч а ю щ е е с я тем; что, с целью повышения надежности и упрощения конструкции, в теле мегаллической трубы выполнено не менее четырех пазов, расположенных во взаимно перпендикулярных плоскостях, а на поверхности пластмассовой трубы выполнено не менее четырех буртов, каждый из которых расположен по винтовой линни.

2. Соединение по п, 1, о т л и— ч а ю щ е е с я тем, что размеры буртов..на поверхности пластмассовой трубы идентичны размерам .пазов в .теле металлической трубы.

1560883

1560883

Подписное

Тираж 569

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Иосква,: -35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Укгород, ул. Гагарина, 101

Редактор О.Спесивых

Заказ 968

Составитель В, Бухарев

Техред Л.Олийнык, КорректорИ„Цуска
