Реферат

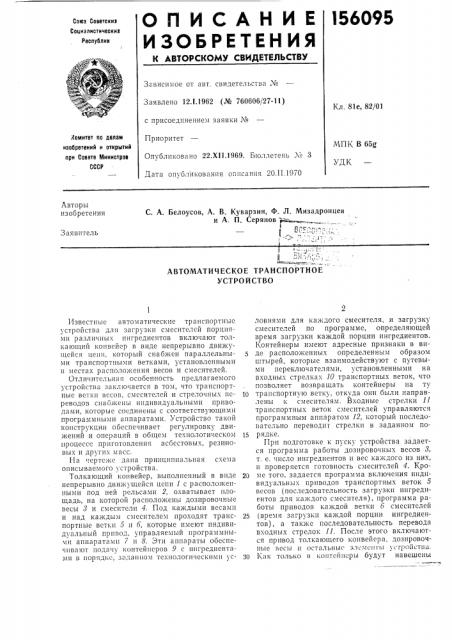

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l56095

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 12.1.1962 (№ 760606/27-11) Кл. 81е, 82/01 с присоединением заявки № комитет по делам изобретений и открытий

flPH Co88TB МинистРое

СССР

Приоритет

Опубликовано 22.Х11.1969. Бюллетень № 3

МПК В 65g

УДК

Дата опубликования описания 20.II.1970

Авторы изобретения

С, А. Белоусов, А. В. Куварзин, Ф. Л. Мизадронцев и А. П. Серянов «

1 (Заявитель

АВТОМАТИЧЕСКОЕ ТРАНСПОРТНОЕ

УСТРОЙСТВО

Известные автоматические транспортные устройства для загрузки смесителей порциями различных ингредиентов включают толкающий конвейер в виде непрерывно движущейся цепи, который снабжен параллельными транспортными ветками, установленными в местах расположения весов и смесителей.

Отличительная особенность предлагаемого устройства заключается в том, что транспортные ветки вссов, смесителей и стрелочных переводов снабжены индивидуальными приводами, которые соединены с соответствующими программными аппаратами. Устройство такой конструкции обеспечивает регулировку движений и операций в общем технологическом процессе приготовления асбестовых, резиновых и других масс.

На чертеже дана принципиальная схема описываемого устройства.

Толкающий конвейер, выполненный в виде непрерывно движущейся цепи 1 с расположенными под ней рельсами 2, охватывает площадь, на которой расположены дозировочные весы т и смесители 4. Под каждыми весами и над каждым смесителем проходят транспортные ветки 5 и 6, которые имеют индивидуальный привод, управляемый программными аппаратами 7 и 8. Эти аппараты обеспечивают подачу контейнеров 9 с ингредиентами в порядке, заданном технологическими условиями для каждого смесителя, и загрузку смесителей по программе, определяющей время загрузки каждой порции ингредиентов.

Контейнеры имеют адресные признаки в виде расположенных определенным образом штырей, которые взаимодействуют с путевыми переключателями, установленными на входных стрелках 10 транспортных веток, что позволяет возвращать контейнеры на ту

1о транспортную ветку, откуда они были направлены к смесителям. Входные стрелки 11 транспортных веток смесителей управляются программным аппаратом 12, который последовательно переводит стрелки в заданном по1S Р ЯДке.

При подготовке к пуску устройства задается программа работы дозировочных весов 8, т. е. число ингредиентов и вес каждого из них, и проверяется готовность смесителей 4. Кро2п ме того, задается программа включения индивидуальных приводов транспортных веток 5 весов (последовательность загрузки ингредиентов для каждого смесителя), программа работы приводов каждой ветки 6 смесителей

2S (время загрузки каждой порции ингредиентов), а также последовательность перевода входных стрелок 11. После этого включаются привод толкающего конвейера, дозировочные весы и оста IbHbl(. элементы устройства. зо Как только в контейнеры будут навешены

156095

Предмет изо бр етения

Составитель В. Рождественский

Текред T. П. Курилко Корректор A. П. Васильева

Редактор Л. Ильина

Заказ 206/5 Тираж 480 Подписное

ЦНИИПР1 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 порции ингредиентов, начинают работать приводы транспортных веток 5 весов, которые выводят поочередно контейнеры на конвейер. B это время свободные контейнеры поступают под весы для навески следующих порций ингредиентов.

Контейнеры с ингредиентами через одну из стрелок !1 поступают на транспортную ветку одного из смесителей. При проходе на ветку автоматически проверяется число пришедших контейнеров и их порядок. После этого первый контейнер поступает на разгрузку к воронке смесителя. При подходе к воронке смесителя первого контейнера привод данной транспортной ветки выключается, и первый контейнер выгружается. Через заданный промежуток времени привод включается и подводит к воронке смесителя следующий контейнер. Во время работы первого смесителя на дозировочных весах отвешиваются следующие порции ингредиентов и аналогичным образом отправляются на остальные смесители.

По окончании загрузки первого смесителя освободившиеся контейнеры выводятся с транспортной ветки 6 и отправляются обратно к дозировочным весам для навески очередной порции ингредиентов, после чего цикл повторяется.

10 Автоматическое транспортное устройство для загрузки смесителей порциями различных ингредиентов, состоящее из толкающего конвейера в виде непрерывно движущейся цепи, с параллельными транспортными ветками, 15 проходящими в местах расположения весов и смесителей, отличающееся тем, что, с целью регулировки движений и операций в общем технологическом процессе приготовления асбестовых, резиновых и других масс, транс20 портные ветки весов, смесителей и стрелочные переводы оборудованы индивидуальными приводами, соединенными с соответствующими программными аппаратами.
