Реферат



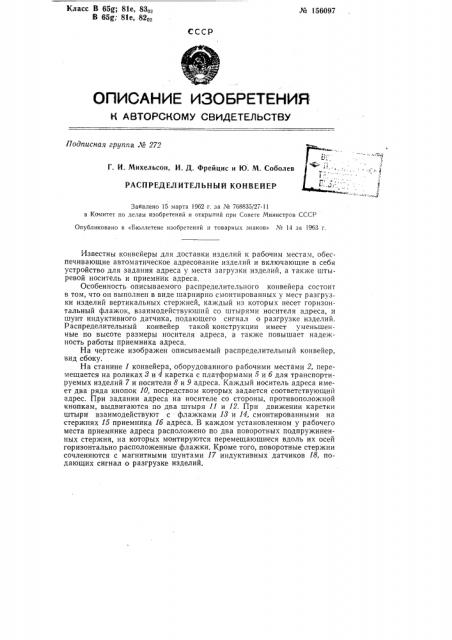

Класс В 65g; 81е, 83„

В 65g; 81е, 82„ № 156097

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 272 о

Г. И. Михельсон, И. Д. Фрейцис и Ю. М. Соболев

РАСПРЕДЕЛИТЕЛЬНЫЙ КОНВЕЙЕР

Заявлено 15 марта !962 r. за № 768835/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 14 за 1963 г.

Известны конвейеры для доставки изделий к рабочим местам, обеспечивающие автоматическое адресование изделий и включающие в себя устройство для задания адреса у места загрузки изделий, а также штыревой носитель и приемник адреса.

Особенность описываемого распределительного конвейера состоит в том, что оц выполнен в виде шарнирно смонтированных у мест разгрузки изделий вертикальных стержней, каждый из которых несет горизонтальный флажок, взаимодействуюший со штырями носителя адреса, и шунт индуктивного датчика, подающего сигнал о разгрузке изделий.

Распределительный конвейер такой конструкции имеет уменьшенные по высоте размеры носителя адреса, а также повышает надежность работы приемника адреса.

На чертеже изображен описываемый распределительный конвейер, вид сбоку.

На станине 1 конвейера, оборудованного рабочими местами 2, перемещается на роликах 3 и 4 каретка с платформами 5 и б для транспортируемых изделий 7 и носители 8 и 9 адреса. Каждый носитель адреса имеет два ряда кнопок 10, посредством которых задается соответствующий адрес. При задании адреса на носителе со стороны, противоположной кнопкам, выдвигаются по два штыря 11 и 12. При движении каретки штыри взаимодействуют с флажками И и 14, смонтированными на стержнях 15 приемника 1б адреса. В каждом установленном у рабочего места приемнике адреса расположено по два поворотных подпружиненных стержня, на которых монтируются перемещающиеся вдоль их осей горизонтально расположенные флажки. Кроме того, поворотные стержни сочленяются с магнитными шунтами 17 индуктивных датчиков 18, подающих сигнал о разгрузке изделий. № 156097

При перемещении каретки с носителями их штыри заданного адреса взаимодействуют с соответствующими заданному адресу горизонтальными флажками, которые через стержни и магнитные шунты воздействуют на индуктивные датчики, посылающие сигнал о разгрузке поступившего к адресу изделия (груза).

Описываемый распределительный конвейер может быть применен для автоматической доставки различных изделий, например полуфаб икатов, к исполнителю.

Предмет изобретения

Распределительный конвейер для доставки изделий к рабочим местам с автоматическим адресованием изделий включающи

1 щим устроиство для задания адреса у места загрузки изделий, штыревой носитель адреса и приемник адреса, отличающийся тем, что, с целью уменьшения носителя адреса по высоте и повышения надежности рабо а оты приемника адреса, он выполнен в виде шарнирно смонтированны разгрузки изделий вертикальных стержней каждый из которых несет горизонтальный флажок, взаимодействующий со штырями носителя адреса, и шунт индуктивного датчика, подающего сигнал о разгрузке из«1ел ий.

// / /7 /д /6/5 !4//

/Г

Составитель М. А. Хесин

Редактор Л. М. Струве Техред А. А. Камышникова Корректор Ю. М. Федулова

Подпис. к печати 22/VI-63 г. Формат бум. 70Х108 / â. Объем 0,18 изд. л.

Заказ 1010. Тира>к 825. Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва. Центо, пр. Серова, д 4.

Тип. ЦИНТИПРИБОРЭЛЕКТРОПРОМ. Москва, Е-123, 2-й Плехановский туп. 12
