Реактив для выявления макроструктуры высокопрочных алюминиевых сплавов

Реактив для выявления макроструктуры высокопрочных алюминиевых сплавов

Иллюстрации

Показать все

Реферат



Изобретение относится к металлографическим реактивам, предназначенным для выявления макроструктуры высокопрочных алюминиевых сплавов. Цель изобретения - повышение качества выявления макроструктуры и снижение температуры травления, что обеспечивается дополнительным содержанием фторида натрия и хромина. Реактив содержит следующие компоненты, мас.%: едкий натр 3,0-8,0

фторид натрия 0,05-0,25

хромин 0,03-0,05

вода - остальное. В реактиве отчетливо была выявлена макроструктура поковок сплава В 95 и штамповок сплава В96Ц3. Травление осуществляют при комнатной температуре 45-60 с. 1 табл.

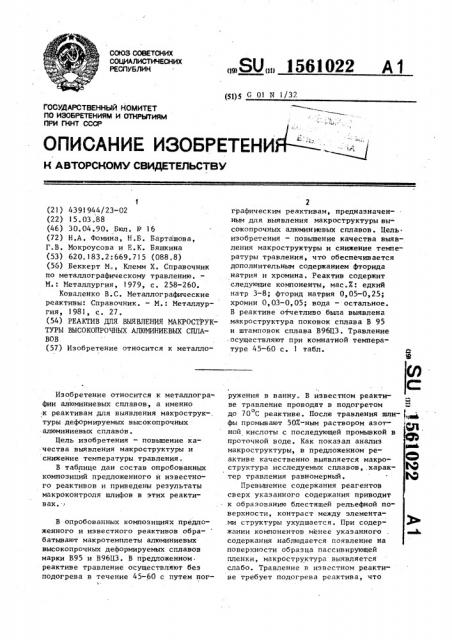

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

Р1)5 G 01 И 1/32

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н A BTOPCHQMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2 ) ) 4391 944/23-02 (22) 15.03.88

{46) 30.04.90. Бюл. K 16 (72) Н.А. Фомина, Н.Б. Барташова, Г.В. Мокроусова и F..Ê. Бяшкина (53) 620.183.2:669.715 (088.8) (56) Беккерт М., Клемм Х. Справочник по металлографическому травлению, М.: Металлургия, 1979, с. 258-260.

Коваленко В.С. Металлографические реактивы: Справочник. — М.: Металлургия, 1 981, с. 27. (54) РЕАКТИВ ДЛЯ ВЫЯВЛЕНИЯ МАКРОСТРУКТУРЫ ВЫСОКОПРОЧНЫХ АЛЮМИНИЕВЫХ СПЛАВОВ (57) Изобретение относится к металлоИзобретение относится к металлогра-.

I фии алюминиевых сплавов, а именно к реактивам для выявления макрострук-. туры деформируемых высокопрочных алюминиевых сплавбв.

Цель изобретения — повышение качества выявления макроструктуры и снижение температуры травления.

В таблице дан состав опробованных композиций предложенного и известного реактивов и приведены результаты макроконтроля шлифов в этих реактивах, В опробованных композициях предложенного и известного реактивов обрабатывают макротемплеты алюминиевых высокопрочных деформируемых сплавов марки В95 и В96ЦЗ. В предложенном реактиве травление осуществляют без подогрева в течение 45-60 с путем пог„„SU„„1561022 A1

2 графическим реактивам, предназначенным для. выявления макроструктуры высокопрочных алюминиевых сплавов. Цель ° изобретения — повышение качества выявления макроструктуры и снижение температуры травления, что обеспечивается дополнительным содержанием фторида натрия и хромина. Реактив содержит следующие компоненты, мас.Ж: едкий натр 3-8; фторид натрия 0,05-0,25; хромин 0,03-0,05; вода — остальное.

В реактиве отчетливо была выявлена макроструктура поковок сплава В 95 и штамповок сплава В96ЦЗ. Травление ,осуществляют при комнатной температуре 45-60 с. 1 табл. ружения в ванну. В известном реактиве травление проводят в подогретом 2 до 70 С реактиве. После травления шли-, фы промывают 50Х-ным раствором азотной кислоты с последующей промывкой в проточной воде. Как показал анализ макроструктуры, в предложенном реактиве качественно выявляется макроструктура исследуемых сплавов,.харак- М тер травления равномерный. . Я

Превышение содержания реагентов сверх указанного содержания приводит к образованию блестящей рельефной поверхности, контраст между элементами структуры ухудшается. При содержании компонентов менее укаэанного содержания наблюдается появление на поверхности образца пассивирующей пленки, макроструктура выявляется слабо. Травление в известном реактиве требует подогрева реактива, что

1561 022

Предложенный реактив готовят растворением в воде щелочи и фторида натрия. Этот раствор может храниться продолжительное время . Поверхностноактивное вещество — хромин добавляют перед употреблением.

Формула изобретения

Реактив для выявления макроструктуры высокопрочных алюминиевых cIIJIB вов, содержащий едкий натр и воду, отличающийся тем, что, с целью повышения качества выявления макроструктуры и снижены температуры травления, он дополнительно содержит фторид натрия и хромин при следующем соотношении компонентов, мас.%:

Едкий натр 3 — 8

Фторид натрия 0,05- 0,25

Хромин 0,03- 0,05

Вода О ст ал ьно е

Темпера- Результаты тура на- макроконтчала трав- роля

Содержание реагентов, мас.%

Состав

Реактив реактива, Р

Едкий .Фторид Хромик Вода натр натрия

t ления, С

Осталь3,0 0,05 0,03

55 015 004

8,, О 0,25 0,05

Предло женный

Отчетливо выявляется ное

То же

20 макрозерно, травление равномерное

Известный 4

70

Макроструктура выявляется нечетко

Составитель Л. Шевелева

Редактор Л. Пчолинская Техред Л.Олийнык. Корректор Н. Ревская

Подписное

Заказ 975 Тираж 495

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж"35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 увеличивает трудоемкость процесса травления, ухудшает условия труда при невысОком качестве выявления макроструктуры.

Травящее действие предложенного реактива заключается в следующем.

Едкий натр и фторид натрия диссоциируют в растворе на ионы Иа+, F ÎÍ, которые образуют с алюминием комплекс-jp ,ные соединения NaAl0, А1(ОН)

Na A1F<. Ионы Р, кроме того, имеют высокую проникающую способность ,эффективно перфорируя пассивирующую пленку, затягивающую поверхность металла ори травлении. Наличие в растворе совокупности активно реагирующих с алюминием ионов Na+, ОН, F улучшает качество травления за счет усиления анизотропии скорости растворения элементов структуры, хроминповерхностно-активное вещество иэ . группы фтортензидов, адсорбируясь на межфазной.поверхности, улучшает смаi иванне ее реактивом, способствуя бо- 25 лее равномерному травлению, что .асо,,бенно важно при работе с крупногаба ритными макротемплетами. Атомы фто gapa, содержащиеся в хромине, частично .

"переходят в раствор в виде ионов F, 3p оказывай на алюминий дополнительное

) 4 травящее действие. Процессы взаимодействия металла с ионами ведут с экзотермическим эффектом, поэтому дополнительный подогрев реактива не требуется, что уменьшает трудоемкость процесса травления.
