Квадратурный фазовращатель

Квадратурный фазовращатель

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Цель изобретения - повышение точности при расширении полосы рабочих частот. Квадратурный фазовращатель содержит источник 1 тока, катушку 2 индуктивности и магнитопровод 3. Цель достигается введением гальваномагнитного преобразователя 4, который сдвиг фазы между напряжением и током в катушке 2 преобразует в равный ему сдвиг фазы между входным и выходным напряжениями фазовращателя. При этом с ростом частоты точность получения фазового сдвига 90° увеличивается. 1 ил.

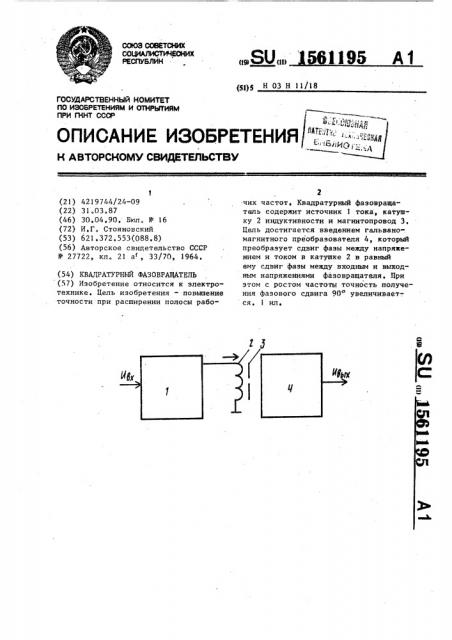

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5g)g Н 03 Н 1!/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

3,F й

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2!) 4219744/24-09 (22) 31.03.87 (46) 30.04,90, Бил, № 16 (72) И,Г. Стояновский (53) 621.372.553(088.8) (56) Авторское свидетельство СССР № 27722, кл. 21 а1, 33/70, 1964. (54) КВ ЩРАТУРНЫЙ ФАЗОВРАЩАТЕЛЬ (57) Изобретение относится к электротехнике. Цель изобретения — повышение точности при расширении полосы рабо„.SU„„5 1195 А1

2 чих частот, Квадратурный фазовращатель содержит источник I тока, катушку 2 индуктивности и магнитопровод 3, Цель достигается введением гальвано-. магнитного преобразователя 4, который преобразует сдвиг фазы между напряжением и током в катушке 2 в равный ему сдвиг фазы между входным и выходным напряжениями фазовращателя. При этом с ростом частоты точность получения фазового сдвига 90 увеличивает-, ся. 1 ил.

1561195

По сравнению с прототипом предлагаемый фазовращатель имеет более широкую полосу рабочих частот, в которой обеспечивается квадратурное постоянное по амплитуде выходное напряжение, причем нижняя частота полосы рабочих частот определяется только величиной добротности катушки индукы„I тивности: (=

Формула изобретения

Составитель 10. Медведев

Редактор А. Маковская Техред Л,Олийнык Корректор T Палий

Тираж 651

Заказ 983

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4j5

Производственно-издательс кий комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к электро гехнике и радиотехнике и может быть использовано для получения квадратур його фазового сдвига, 5

Делью изобретения является повышение точности при расширении полосы рабочих частот.

На чертеже приведена структурная электрическая схема квадратурного 10 фазовращателя, Квадратурньп фаэовращатель содерит источник 1 тока, катушку 2 индукивности, магнитопровод 3 и гальваноагнитный преобразователь 4. 15

Квадратурный фазовращатель работает следующим образом.

Входное напряжение, фаза которого двигается на угол 90, подается на ход преобразова-.еля 1 тока, который. 20 реобразует входное напряжение в ток, еличина которого не зависит от иэмеения полного. сопротивления катушки 2 ндуктивности, установленной на магниопроводе 3, на котором установлен .альваномагнитный преобразователь 4, чувствительный Keíàë которого примыкает к магннтопроводу 3.

При протекании по катушке 2 индуктивности тока, пропорционального

1трйложенному входному напряжению, в братушке 2 индук гивности создается сдвиг фазы между напряжением и током, который создает в магнитопроводе 3 магнитный поток, совпадающий по фазе током, Зтот магнитный поток воэдей- . твует на гальваномагнцтный преобраЗоватчь 4 и преобразует магнитный

Поток в напряжение.

Таким образом, сдвиг фазы между 40 напряженнем и током в катушке 2 индуктивности преобразуется гальваномагнитным преобраэснателем 4 в равный ему сдвиг фазы между входным и выходным напряжениями фазавращателя. фазовый сдвиг между напряжением и током в катушке 2 индуктивности (dI> определяется выражением

R где ML u R - -реактивное и активное сопротивления катушки 2 индуктивнос- ! ти, Дпя q=90O rdL»R. С ростом час- I таты точность выполнения соотношения иЛ.»К увеличивается, т.е. с ростом частоты точность получения фазового сдвига 90 увеличивается.

Кроме того, выходное сопротивление источника 1 тока значительно больше полного сопротивления катушки 2 индуктивности даже на верхней рабочей частоте, поэтому изменение сопротивления катушки 2 индуктивности с изменением частоты не будет влиять на величину тока, протекающего через катушку 2 индуктивности, а следовательно, выходное напряжение фазовращателя будет постоянным в широкой полосе частот.

Квадратурный фазовращатель, содержащий источник тока, вход которого является входом квадратурного фазовращателя, а выход источника тока соединен с первым выводом катушки индуктивности с магнитопройодом, второй вывод которой соединен с общей шиной, о т— л и ч а ю ц1 и и с я тем, что, с целью повышения точности при расширении полосы рабочих частот, введен гальваномагнитный преобразователь, выход которого является выходом квадратурного фаэовращателя и который магнитно связан с катушкой индуктивности.
