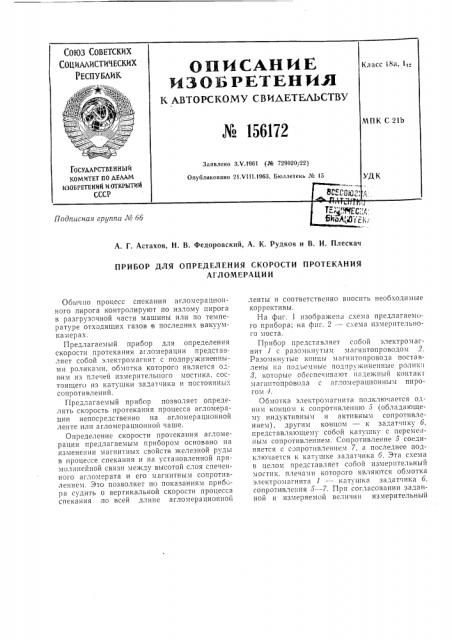

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСА,НИ E

И 3 О Б Р Е Т Е Н И, Н

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К 156172

Класс 183, 11

МПК С 21Ь

Заявлено ЗХ.1961 (¹ 729020122) Опубликовано 2!.Vill.1963. Бюллетень № 15

1ОСУДАРСТВЕННЫИ

КОМИТЕТ НО ДЕДАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

ВСЕСОй);

L,ó(р биоЛ, а ы,.

Подписная группа Ля бб

А. Г. Астахов, Н. В. Федоровский, А. К. Рудков и В. И. Плескач

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ СКОРОСТИ ПРОТЕКАНИЯ

АГЛОМЕРАЦИ И

Обычно процесс спекания агломерационного пирога контролируют по,излому пирога в разгрузочной части машины или по температуре отходящих газов в последних вакуумкамерах.

Предлагаемый приоор для определения скорости протекания агломерации представляет собой электромагнит с подпружиненными роликами, обмотка которого является одним из плечей измерительного мостика, состоящего из катушки задатчика и постояннь1х сопротивлений.

Предлагаемый прибор позволяет определять скорость протекания процесса агломерации непосредственно на агломерационной ленте или агломерационной чаше.

Определение скорости протекания агломерации предлагаемым прибором основано на изменении магнитных свойств железной руды в процессе спекания и на установленной прямолинейной связи между высотой слоя спеченного агломерата и его магнитным coIIpoTIIBлением. Это позволяет по показаниям прибора судить о вертикальной скорости процесса спекания по всей длине агломерационной ленты и соответственно вносить необходимые коррективы.

На фпг. 1 изображена схема предлагаемого прибора; на фиг. 2 — c::åìà измерительного моста.

Прибор представляет собой электромагнит 1 с разомкнутым магнитопроводом 7.

Разомкнутые концы магннтопровода поставлены на подьемные подпружиненные ролик11

8, KQTopblc обес печивя1от llадежныи контак1 магннтопровода с ягломерацпонным пирогом 1.

Обмотка электромагнита подключается одним концом и сопротивлению 7 (обладающему индуктивным и активным сопротивлением), другим концом — к задатчнку 6, представляющему собой катушку с переменным сопротивлением. Сопротивление 5 соединяется с сопротивлением 7, а последнее поди 710 13eTCH I()(3T) IIIKP задат 1ика 6. ЧТЯ Схема в целом представляет собой пзмернтельньш мостик, плечами которого являются обмотка электромагнита 1 — кат шка задат IIIK3 6, сопротивления 5 — 7. Прп согласовании заданной и измеряемой величин измерительный

¹ 156172

Предмет изобретения чч/2 г

Фиг. 2

Составитель И. А. Потапов

Редактор Б. С. Нанкина Техред T. П. Курилко Корректор Т. В. Муллина

Подп. к печ. 26/IX — 63 г. Формат бум. 60> 901/q Объем 0,23 изд. л.

Заказ 2490/10 Тираж 525 Цена 4 коп.

ЦНИИПИ Государственного комитега по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2 мостик находится в равновесии, т. е. в точках Л и Б напря>кение равно нулю.

Вследствие различной магнитной проницаемости спеченного и неспеченного слоя агломерационного пирога сопротивление катушки электромагнита изменяется. Полученный от электромагнита импульс вызывает появление напряжений между точками А и Б, которое передается к РЭП-3, последний вносит изменение в скорость протекания процесса на агломерационной ленте.

Предлагаемым прибором можно определять скорость протекания процесса агломерации и законченность его как в случае спекания шихты с большим магнитным сопротивлением, т ак и с меньшим магнитным сопротивлением по отношеншо к спекаемому агломерату.

Прибор для определения скорости протекания агломерации и законченности процесса спекания, отличающийся тем, что, с цслыо установки прибора непосредственно на агломерационной ленте или агломерационной чаше, он состоит из электромагнита с подпру>киненными роликами, обмотка которого является одним из плечей измерительного мостика, состоящего из кату яки задатчика и постоянных сопротивлений.
