Класс В 61K; 20п, Я
Л 1561! 0
СССР

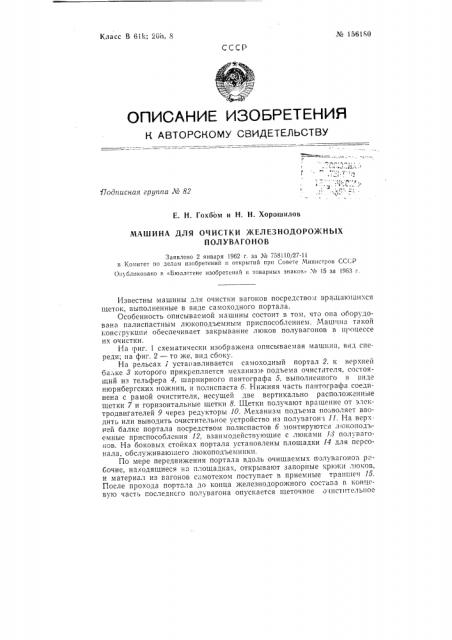

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . Подписная epgnna ЛЯ 82
Е. H. Гохбом и Н, Н. Хорошилов
МАШ И НА ДЛЯ ОЧ ИСТКИ ЖЕЛ ЕЗНОДОРОЖНЫХ
ПОЛУВАГОНОВ
Заявлено 2 января 1962 г. за ¹ 758110/27-11 в Комитет по делам изобретений и открытий прн Совете Министров СС!.Р
Онтбликозано в «Бюл!летене изобретений и товарных знакоз ¹ 15 за 1963 г.
Известны машины для очистки вагонов посредство;I вра цающихся щеток, выполненные в виде самоходного портала.
Особенность описываемой машины состоит в том, что она оборудована палиспастным люкоподъемным приспособлением. Маш ш» такой конструкции обеспечивает закрывание люков полувагонов в процессе их очистки.
На:р!иr. 1 схематически изображена описываемая маш11!1», вид спереди; на фиг. 2 — то же, вид сбоку.
На рельсах 1 устанавливается самоходный портал 2, к верхней балке 8 которого прикрепляется механизм подъема очистителя, состоящий из тельфера 4, шарнирного пантографа 5, выполненного в ьиде нюрнбергских ножниц, и полиспаста 6. Нижняя часть пачтографа соединека с рамой очистителя, несущей две вертикально расположенные щетки 7 и горизонтальные щетки 8. Щетки получают вращение от электродвигателей 9 через редукторы 10. Механизм подъема позволяет вводить или выводить очистительное устройство из полувагон» 11. На верхней балке портала посредством полиспастов 6 монтируются люкоподьемные приспособления 12, взаимодействующие с люками 18 полувагонов. На боковых стойках портала установлены площадки 14 для персонала, обслуживающего люкоподъемнцки.
По мере передвижения портала вдоль очищаемых полувагонов р»бочие, находящиеся на п.1ощадках, открывают запорные крюки л1оков, и материал из вагонов самотеком поступает в приемные тра1ппеи 15.
После прохода портала до конца железнодорожного состава в концевую часть последнего полувагона опускается щеточное очистительное
¹ !56180, cTpoIIcTBo, Вклю !а 0ТОН алектродви; ате IH 9, ll 10pTB;I, пере3(ещаясь B
Обратн03! направлении, 0 IIIIUBOT cTEHI(II и днище полуваГО (ОВ ОГ Ост .яка материала. По меое очис(ки полувагона, люки его закрывак)тся .1,0коГодьезlными приспособлснияъ!и.
После очистки одного полувагона и закрытия его люко3 III To÷((îc устронство поднимается, портал перемещается к следующем, полуваГОНУ П ЦИКЛ ОЧИСТКИ ПОВТОРЯЕТСЯ.
Предмет изобретения
Машина длЯ Оi(истки железнодОР01кных Ilo.l) ÂBÃOI!OÂ, 13hlII0.1!Ic(11(Bß в Виде самокодного портала с löåòî÷íûми устройствами, о т л и ч а !о(ная ся тем, что, с целью закрывания люков полувагонов В продессе о гистки, машина снабжена палиспастными люкоподьемны 1(1 приспособлениями, закрепле (ными на портале.
