Установка для гидропонного выращивания зеленого корма

Установка для гидропонного выращивания зеленого корма

Иллюстрации

Показать все

Реферат



Изобретение относится к растениеводству, а именно к гидропонному оборудованию для выращивания зеленого корма. Цель изобретения - повышение производительности установки. На направляющей 12 установлена ходовая тележка 1 с поворотной на оси 2 рамой 3. На раме с возможностью вращения на оси 4 симметрично установлен каркас 5, на котором на осях 6 с возможностью вращения установлены растильни 7 в виде лотков. Оси растилен расположены в их плоскостях симметрии, параллельны оси каркаса и размещены на каркасе симметрично по отношению к оси 4 на расстоянии друг от друга, равном длине растильни. Посев семян производится когда каркас поворачивают в горизонтальное положение и края всех растилен смыкаются, образуя непрерывную поверхность. Рама для удобства повернута параллельно линии направляющей. Затем каркас поворачивают в вертикальное положение, раму - в перпендикулярное линии направляющей. В таком положении происходит выращивание. Для разгрузки раму и каркас поворачивают в исходное состояние, а растильни наклоняют. 7 ил.

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 A О! С 31/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

Н Д ВТОРСКС МУ СВИДЕТЕЛЬСТВУ (21) 44383! 4/30-15 (22) 08.06.88 (46) 07.05.90. Бюл. Ф 17 (71) Крымский сельскохозяйственный институт им. H.È.ÊàëHHèíà (72) В.Э.Маге и А.И.Дрок (53) 63 1.344(088.8) I (56) Авторское свидетельство СССР

Р 649371, кл. А 01 G 31/02, 1976.

„„Я0„„15 1911 А 1 (54) УСТАНОВКА ДЛЯ ГИДРОПОННОГО ВЫРАЩИВАНИЯ ЗЕЛЕНОГО КОРМА (57) Изобретение относится к растениеводству, а именно к гидропонному оборудованию для выращивания зеленого корма. Цель изобретения — повьппение производительности установки.

На направляющей установлена ходовая тележка 1 с поворотной на оси 2 рамой 3. На раме с возможностью враще1Г

15619 ! ния на оси 4 симметрично установлен каркас 5> на котором на асях 6 с воз можностью вращения установлены ра, стильни 7 в виде лотков. Оси растилен расположены в их плоскостях симметрии, параллельны оси каркаса и размещены на каркасе, симметрично bio отношению к оси 4 на расстоянии друг от друга, равном длине растильни.

Посев семян производится, когда каркас поворачивают в горизонтальное поИзобретение относится к растениеводству, а именно к гидропонному оборудованию для выращивания эелено го корма.

Цель изобретения - повышение производительности установки.

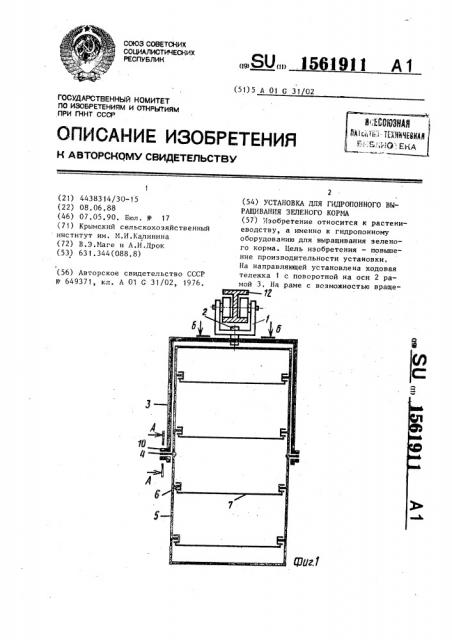

На фиг.1 изображена установка для гидропонного выращивания зеленого корма при вертикальном положении каркаса, вид спереди; на фиг.2— то же,вид сбоку; на фиг.3 — сечение

А-А на фиг.1; на фиг.4 — то же, при горизонтальном положении каркаса; на фиг,5 — сечение Б-Б на фиг,1 на фиг.6 — узел Х на фиг.2;на фиг.7 схема движения установки по рельсовому пути.

Установка включает ходовую тележку 1 с поворотной на оси 2 рамой 3.

На раме 3 с возможностью вращения посредством горизонтальной оси 4 закреплен каркас 5 с установленными на нем с возможностью вращения на горизонтальных осях 6 растильнями 7. Последние выполнены в виде лотков с размещенными ниже уровня осей 6 двускатными днищами 8. Оси 6 растилен 45

7 расположены в их плоскостях симметрии, параллельны оси 4 каркаса

5 и размещены на каркасе 5 симметрично относительно его оси 4 на расстоянии друг от друга, равном длине ра стильни 7, причем ось 4 каркаса 5 совмещена cего осью симметрии. Скаты днища наклонены к горизонтали под углом 3, необходимым для стока питательного раствора. Ось 2 рамы

3 и ось 4 каркаса 5 имеют лыски, Втулка 9 на оси 2 и втулка 10 на оси 4 снабжены упорами, взаимодействующими с лысками. Иежду лыской ложение и края всех растилен смыкаются, образуя непрерывную поверхность.

Рама для удобства повернута параЛлельно линии направляющей. Затем каркас поворачивают в вертикальное положение, раиу — в перпендикулярное линии направляющей. В таком положении происходит выращивание. Для разгрузки раму и каркас поворачивают в исходное состояние, а растильни наклоняют. 7 ил.

4 оси 4 и упором втулки 10 установлен выдвижной стопор 11.

Ходовая тележка 1 подвешена на направляющей в виде замкнутого рельсового пути 12 с,возможностью перемещения, например, лебедкой. Комплект тележек 1 оснащен также стационарными облучателями 13, ирригационной системой с поярусно расположенными соплами 14 подачи питательного раствора, мобильным посевным устройством 15 и транспортером

16 выращенного корма.

Установка для гидропонного выращивания зеленого корма работает следующим образом, Ф

В исходном положении тележка 1 находится на участке посева. При этом рама 3 развернута в плоскости рельсового пути 12 до соприкосновения лыски оси 2 с упором втулки 9, а каркас 5 переведен в горизонтальное положение до соприкосновения лыски оси 4 с упором втулки 10 и зафиксирован стопором 11. Растильни 7 располагаются в плоскости каркаса 5 в горизонтальном положении. Их днища

8 смыкаются краями и образуют сплошную.поверхность, на которую с помощью мобильного устройства 15 производят посев семян, После окончания посева извлекают стопор 11 и, поворачивая вручную каркас 5 на оси 4 в вертикальное положение до соприкосновения лыски оси 4 с упором втулки !О, снова устанавливают стопор 11. Поскольку центры тяжести засеянных растилен 7 расположены под осями их поворота, растнльни 7, сохраняя горизонтальное положение, 156 образуют по высоте многоярусную систему.

После этого раму 3 с каркасом 5 вручную разворачивают до 90 до соприкосновения лыски оси 2 с упором втулки 9, устанавливая раму 3 в плоскости, перпендикулярной рельсовому пути 12. В таком положении ходовая тележка 1 подается по рельсовому пути

12 последовательно на участок проращивания, где находится первые четверо суток, и на участок выращивания, где находится последующие четверо суток.

В это время по заданной программе выращиваемый корм поливается питательным раствором из поярусно расположенных сопл 14 и освещается облучателями 13.

На восьмые сутки (конец цикла выращивания гидропопного зеленого корма из семян ячменя) тележка 1 подается на участок разгрузки. Здесь в обратной последовательности вручную производится поворот рамы 3 в плоскость рельсового пути 12 и каркаса 5 в горизонтальную плоскость.

Растильни 7 с кормом располагаются в плоскости горизонтально зафиксированного каркаса 5 над транспортером 16.

При повороте растилен 7 относио тельно каркаса 5 на 40-50 порции

1911 б зеленого корма падают на полотно транспортера 16 и выносятся в транспортное средство.

Разгруженные растильни 7 дезинфицируют горячей водой при горизонтальном положении каркаса 5, после чего установка снова готова к посеву семян.

Формула изобретения

Установка для гидропонного выращивания зеленого корма, включающая установленную на направляющей ходовую тележку с поворотной рамой, па которой с B09MQKHocTblo вращения посредством горизонтальной оси за- ° креплен каркас с установленными на

20 нем с воэможностью вращения на горизонтальных осях растильнями, при этом оси растилен параллельны оси каркаса, отличающаяся тем, что, с целью повышения произ25 водительности установки, растильни выполнены в виде лотков с размещенными ниже уровня осей растилен дву-. скатными днищами,при этом оси растилен расположены в их плоскостях симмет- .

3Q рии и размещены на каркасе симметрично относительно его оси на расстоянии друг от друга, равном длине растильни, причем ось каркаса сонмещена с его осью симметрии.! 561911
