Изобретение относится к сельскому хозяйству. Цель изобретения - повышение эффективности доения путем изменения частоты пульсации в зависимости от молокоотдачи. В корпусе 1 размещены молокоприемная камера 2 и камера 3 переменного вакуума. Мембрана 5 со стержнем 6 разделяет эти камеры. В молокосборной камере 2 имеется поплавковый клапан 10, а на стержне 6 установлен клапан 8. При увеличении молокоотдачи поплавковый клапан 3 поднимается и, взаимодействуя на мембрану 5 через клапан 8, изменяет частоту пульсаций переменного вакуума. 1 ил.

СООЭ COBETCHHX.

РЕСПУБЛИК (51) 5 А Ot J 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ CCCP

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4278713/30-!5 (22) 08,05.87 (46) 07..05.90. Вюл. В 17 (71) Приморский сельскохозяйственный институт (72) В.А.Немцев, Н.И.Сироткин и С.А.Акилов (53) 637. 125(088.8) (56) Авторское свидетельство СССР

У 121311, кл. А 01 J 5/04, 1958.

Авторское свидетельство СССР

У 631122, кл. А 01 J 7/00, 1976. (54) ПУЛЬСОКОЛЛЕКТОР (57) Изобретение относится к сель„.80.„ЯЩ91ф А1

2 скому хозяйству. Цель изобретения повышение эффективности доения путем изменения частоты пульсации в зависимости от молокоотдачи. В корпусе

1 размещены молокоприемная камера

2 и камера 3 переменного вакуума.

Мембрана 5 со стержнем 6 разделяет эти камеры. В молокосборной камере

2 имеется поплавковый клапан 10, а на стержне 6 установлен клапан 8.

При увеличении молокоотдачи поплавковый клапан 10 поднимается и, взаимодействуя на мембрану 5 .через клапан

8, изменяет частоту пульсаций переменного вакуума. 1 ил.

1561913 торый приподнимает мембрану 5, что обеспечивает доступ атмосферного воздуха в камеру 3 переменного вакуума.

Поступление атмосферного воздуха .в камеру 3 переменного вакуума преждевременно прекращает такт сжатия и тем самым увеличивает частоту пульсаций. При снижении молокоотдачи поплавковый клапан 10 опускается и ïåрестает воздействовать на мембрану

5 через клапан 8. Пульсации начинают происходить с начальной частотой.

Формула изобретения

Составитель П.Воробьев

Редактор О.Юрковецкая Техред А.Кравчук Корректор В,Кабаций

Заказ 1015 Тираж 394 Подписное

% . ВНИИПИ Государственного комитета по.изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина,101

Изобретение относится к сельскому хозяйству, в частности к пульсоколлекторам доильных аппаратов.

Цель изобретения - повышение эффективности доения путем изменения частоты пульбации в зависимости от молокоотдачи.

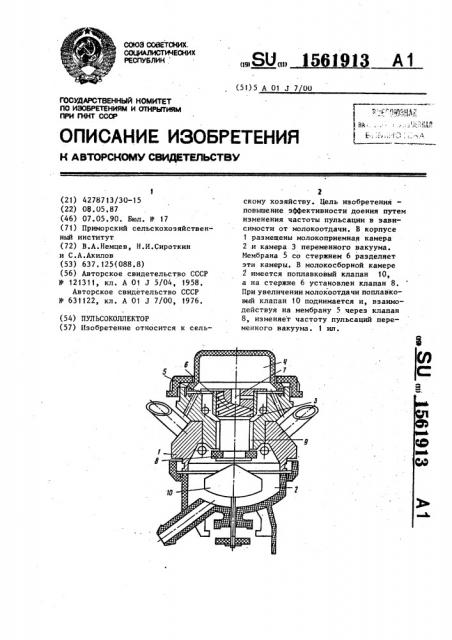

На чертеже приведена схема пульсоколлектора доильного аппарата.

Пульсоколлектор включает корпус

1 с молокоприемной камерой 2 и камерой 3 переменного вакуума. Последняя отделена от камеры 4 постоянного вакуума мембраной 5; на которой установлен стержень 6 с дроссельным регулируемым . каналом 7. На стержне

6 установлен клапан 8, который перекрывает отверстие 9 между молокосборной камерой и камерой 3 переменного вакуума. В молокосбориой камере 2. имеется поплавковый клапан 10,,верхняя часть которого выполнена конусообразной.

Пульсоколлектор работает следующим образом.

Начальная частота пульсаций пульсоколлектора регулируется с помощью дроссельного канала 7. на 40-50 пуль- саций в минуту. В начале процесса молокоотдачи поплавковый клапан 10 всплывает,: но уровень молока недостаточен для прижатия его к клапану 8. При увеличении молокоотдачи поплавковый клапан 10 поднимается выше и взаимодействует с клапаном 8, коПульсоколлектор, содержащий моло- . косборную камеру с подводящими патрубками и отводящим патрубком, который имеет клапан для его перекрытия, клапан пульсатора, расположенный в отверстии, сообщающем молокосбор25 ную камеру с камерой переменного

Вакуума, и установленный с воэможностью взаимодействия с клапаном для перекрытия отводящего патрубка, о т— л и ч а ю шийся тем, что, с целью повышения эффективности доения путем изменения частоты пульсации в зависимости от молокоотдачи, клапан для перекрытия отводящего патрубка выполнен в виде поплавка с верхней частью в виде конусообразного отражателя потока.
