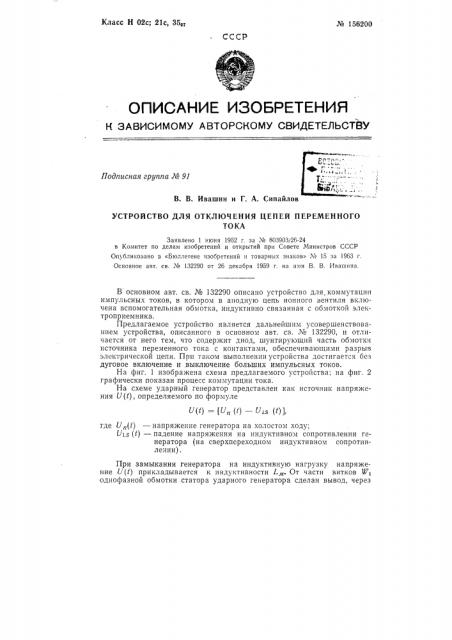

Класс Н 02с; 21с, 35„
Лв 156200
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа М 91
В. В. Ивашин и Г. А. Сипайлов
УСТРОЙСТВО ДЛЯ ОТКЛЮЧЕНИЯ ЦЕПЕЙ ПЕРЕМЕННОГО
ТОКА
Заявлено 1 июня 1962 г. за М 803903)26-24 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» Л 15 за 1963 ã.
Основное авт. св. Ле 132290 от 26 декабря 1959 r. на имя В. В. Ивашина. 1() — Гп (1) 1 (1) ) где U (t) — напряжение генератора на холостом ходу;
Uas (t) — падение напряжения на индуктивном сопротивлении генератора (на сверхпереходном индуктивном сопротивлении).
При замыкании генератора на индуктивную нагрузку напряжение U(t) прикладывается к индуктивности 1.„,. От части витков Wg однофазной обмотки статора ударного генератора сделан вывод, через
В основном авт. св. Мв 132290 описано устройство для коммутации импульсных токов, в котором в анодную цепь ионного вентиля включена вспомогательная обмотка, индуктивно связанная с обмоткой электроприемника.
Предлагаемое устройство является дальнейшим усовершенствованием устройства, описанного в основном авт. св. К 132290, и отличается от него тем, что содержит диод, шунтирующий часть обмотки источника переменного тока с контактами, обеспечивающими разрыв электрической цепи. При таком выполнении устроиства достигается без дуговое включение и выключение больших импульсных токов.
На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 графически показан процесс коммутации тока.
На схеме ударный генератор представлен как источник напряжения U(t), определяемого по формуле № 156200 который эта часть витков может замыкаться с помощью управляемого вентиля на индуктивность L, Витки W соединены с быстродействующим механическим коммутатором К и дросселем насыщения Др. При этом число витков W. в несколько раз меньше числа витков W>.
Для включения генератора на нагрузку достаточно открыть вентиль В и одновременно включить коммутатор. Включение коммутатора нетрудно синхронизировать с моментом поджига вентиля. При замыкании контактов коммутатора к последним приложено напряжение U (i), равное сумме напряжения на витках W и падения напряжения на вентиле. Напряжение U2(i) может быть выбрано порядка 400 в. Замыкание контактов при наличии дросселя насыщения Др происходит без возникновения дуги. Благодаря малой величине напряжения U>(f) дроссель насыщения имеет небольшие размеры.
После перемагничивания дросселя под действием напряжения U(f) ток из вентиля за время 4 — 1 начинает течь в цепи с контактами.
На спадающей части импульса тока (на фиг. 1 изображены пунктиром) напряжения U>(i) и U>(i) меняют свой знак. Если в момент времени /3 открыт вентиль В, то ток из цепи с контактами за время
14 — 1,, потечет R вентиль, при этом контакты обесточатся и разомкнутся без дуги при напряжении, не превышающем напряжения U (f).
За время i-.— i, заканчивается процесс выключения, при времени, большем или равном t :, восстанавливающееся напряжение не сможет пробить контактный промежуток.
В этой схеме вспомогательный вентиль (или группа вентилей) несет только небольшую часть полной нагрузки цепи, а основной ток— на 70 — 90% коммутируется контактны:i аппаратом.
Предмет изооретения
Устройство для отключения цепей переменного тока по авт. св. № 132290, отличающееся тем, что, с целью бездугового включения и выключения больших импульсных токов, оно содержит диод, шунтирующий часть обмотки источника переменного тока с контактами, обеспечивающими разрыв электрической цепи.
