Вертикальный фильтр-пресс

Вертикальный фильтр-пресс

Иллюстрации

Показать все

Реферат



Изобретение относится к вертикальным автоматическим фильтр-прессам и позволяет упростить и ускорить их санитарную обработку. Фильтр-пресс содержит упорную 1, нажимную 2 плиты и фильтровальные плиты 4, подвешенные на болтах подвески 5. Болты подвески 5 снабжены распорными скобами 6, а фильтровальные плиты 4 - поворотными скобами с установленными на них фиксирующими роликами 8 и стопорами для разжатия плит на необходимое расстояние и перевода обрабатываемой плиты в наклонное положение. 6 ил.

СОЮЗ СОНЕТСНИК

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 В 01 0 2 /12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЦТИЯМ

ПРИ ГКНТ СССР (21) М67?82/23-26 (22) 26.07,88 (46) 07.05.90. Бюл. И 17 (75) A.Ô.Калошин (53) 66.067.4 (088.8) (56) Иалиновская Т.А. и др, Разделение суспензий в химической промышленности. — И.: Химия, 1983, с.108114. (Я) ВЕРТИКАЛЬНЫЙ ФИЛЬТР-ПРЕСС (57) Изобретение относится к вертикальным автоматическим фильтр-прес1

„.ЯУ„„И629 сам и позволяет упростить и ускорaть их санитарную обработку. Фильтрпресс содержит упорную 1, нажимную

2 плиты « Фильтровальные плиты 4, подвешенные на болтах 5 подвески.

Болты 5 подвески снабжены распорными скобами 6, а Ф«льтровальные плиты Й поворотными скобами с установленными на них фиксируюш«ми роликами 8 и стопорами для разжат«я плит на необходимое расстояние и перевода обрабатываемой плиты в наклонное положение.

6 ил.

1562006

Изобретение относится к машинам и аппаратам для разделения суспензий а более конкретно - к вертикальным автоматическим фильтр-прессам, применяемым в химической и пищевой промышленности.

Цель изобретения - упрощение и сокращение времени санитарной обра- ботки фильтр-пресса.

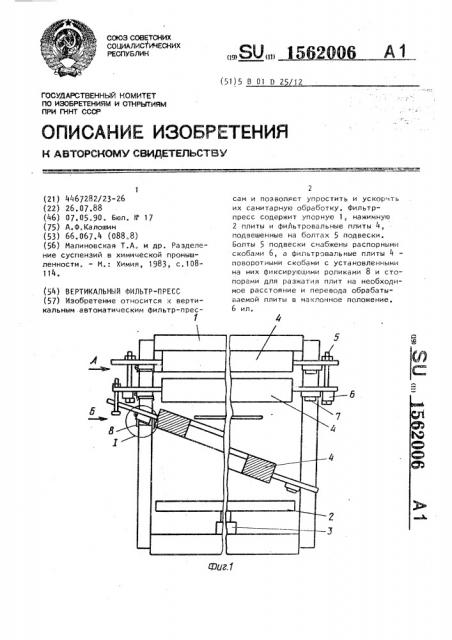

На фиг. 1 схематично изображен фильтр-пресс с фильтровальной плитой подготовленной для санитарной обработки; на фиг. 2 - фиксирующий ролик с поворотной скобой и стопором; на фиг. 3 — распорная скоба, аксонометрия; на фиг. 4 — вид A на фиг, на фиг. 5 — вид Б на фиг. 1 (плита в наклонном положении); на фиг. 6 узел Т на фиг. l.

Фильтр-пресс включает упорную 1 и нажимную 2 плиты, под нажимной пли той 2 устанавливается механизм 3 за жима. Между упорной 1 и нажимной 2 плитами устанавливается комплект фильтровальных плит 4, гирляндой подвешенных на болтах 5 подвески с распорными скобами 6, гладкими 7 и фиксирующими 8 ооликами с поворотными скобами 9 и стопором 10.

Фильтр-пресс работает следующим образом.

Упорная 1 и нажимная 2 плиты под действием механизма 3 зажима приближаются друг к другу, сжимая пакет фильтровальных плит 4. Болты 5 подвески разгружаются и могут вертикально перемещаться на расстояние, равное зазору между фильтровальными плитами в разжатом состоянии фильтрпресса.

Для того, чтобы получить техноло гическое расстояние между фильтровальными плитами, необходимое для механической санитарной обработки (0,5-0,7), под головки болтов 5 повески закладываются распорные скобы

6 и раскручиваются болты подвески фильтровальной плиты 4, стоящей на границе между пакетом фильтровальных плит с распорными скобами 6 и без них. Затем в нижней плите пакета фильтровальных плит, сжатых распорными скобами 6, раскручивают болты

5 подвески фильтровальных плит со стороны гладких роликов 7, а фильтрующий ролик 8 с поворотной скобой 9 с откручиванием стопора 10 получает возможность вращаться относительно фильтровальной плиты, благодаря чему фильтровальная плита, освобожденная от болтов подвески со стороны гладких роликов при раэжимании фильтрпресса, принимает наклонное положение, удобное для санитарной обработки.

Фильтр-пресс предлагаемой конструкции может быть широко использован в пищевой и фармацевтической отраслях промышленности, так как не требует длительного времени для разборки и сборки при санитарной обработке. формула изобретения

Вертикальный фильтр-пресс, включающий нажимную, упорную плиты и пакет фильтровальных плит с болтами подвески, отличающийся тем, что, с целью упрощения и сокращения времени санитарной обработки, фильтровальные плиты снабжены поворотными скобами с установленными на них фиксирующим роликом и стопором, а болты подвески — распорными скобами, 1562006

BudA

Составитель Е.Красавина

Редактор Е.Папп Техред N.Дидык Корректор M.Êó÷åðÿâàÿ

Заказ 1020 Тираж 567 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Н-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент, r. Ужгс.род, ул. Гагарина, 101
