Реферат



Изобретение относится к устройствам для радиальной раздачи труб в отверстиях трубных решеток и может быть использовано в энергетическом машиностроении при изготовлении теплообменного оборудования. Цель изобретения - повышение долговечности работы устройства. При подаче рабочей среды под давлением в канал 3 втулки 5 и 6 раздвигаются, поджимая эластичные кольца 7 и 8 и обеспечивая пропуск рабочей среды в зону 15 раздачи трубы 1. После снятия давления втулки 5 и 6 смыкаются через уплотнительный элемент, что исключает утечки рабочей среды. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1562047 A 1 (51)5 В 21 D 39 06 л ло а 111 ., . 1,, . „ : ) Я .1 i

g.дБ нИО i—

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4438555/25-27 (22) 08.06.88 (46) 07.05.90. Бюл. № 17 (71) Научно-производственное объединение

<сАтомкотлома ш» (72) В. М. Бочков и H. М. Рубанов (53) 621.774.77 (088.8) (56) Авторское свидетельство СССР № 969496, кл.. В 21 D 39/06, 22.07.80. (54) УСТРОЙСТВО ДЛЯ РАЗДАЧИ ТРУБ (57) Изобретение относится к устройствам для радиальной раздачи труб в отверстиях трубных решеток и может быть использовано в энергетическом машиностроении при изготовлении теплообменного оборудования.

Цель изобретения — повышение долговечности работы устройства. При подаче рабочей среды под давлением в канал 3 втулки 5 и 6 раздвигаются, поджимая эластичные кольца,7 и 8 и обеспечивая пропуск рабочей среды в зону 15 раздачи трубы 1.

После снятия давления втулки 5 и 6 смыкаются через уплотнительный элемент, что исключает утечки рабочей среды. 2 ил.

1562047

Формула изобретения

Составитель И. Капитонов

Редактор Е. Папп Техред И. Верес Корректор В. Гирняк

Заказ 1022 Ти раж 589 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 85, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к устройствам для радиальной раздачи труб, например, в отверстиях трубных решеток и может быть использовано в различных отраслях машиностроения, в частности в энергетическом машиностроении, при изготовлении теплообменного оборудования.

Цель изобретения — повышение долговечности работы устройства за счет обеспечения раздачи трубы непосредственно рабочей средой.

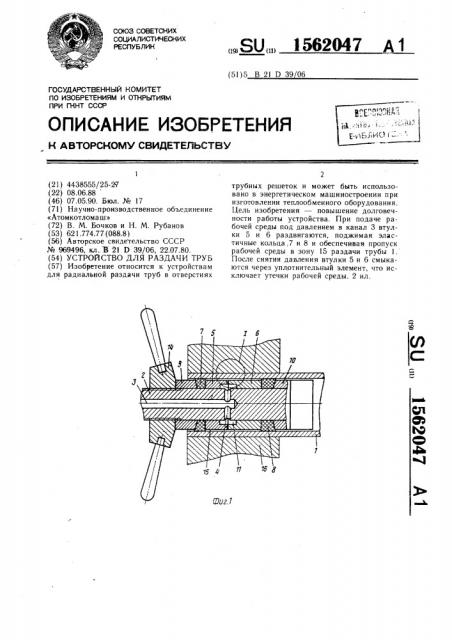

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — узел 1 на фиг. 1.

Устройство для раздачи трубы 1 содержит оправку 2 цилиндрической формы, снабженную центральным каналом 3 и радиальными каналами 4 для подачи рабочей среды, расположенные на оправке опорный элемент в виде двух втулок 5 и 6, установленных с возможностью свободного осевого перемещения, уплотнительные эластичные кольца 7 и 8 и нажимные втулки 9 и 10, На торцах втулок 5 и 6 выполнены внутренние цилиндрические проточки, образующие общий промежуточный кольцевой канал

11, сообщающийся с каналами оправки 2.

В торце втулки 5, в месте стыка ее с втулкой 6, выполнена кольцевая проточка 12, снабженная резиновым уплотнительным элементом 13. Кроме того, на оправке 2 установлена нажимная гайка 14.

Устройство работает следующим образом.

Устройство вводят в трубу 1. Гайку 14 проворачивают, перемещая нажимную втулку 9 к втулке 10. Уплотнительные эластичные кольца 7 и 8 раздаются в радиальном направлении, изолируя зону 15 раздачи трубы от атмосферы. Затем подают под давление рабочую среду (например, жидкость) .

Под действием давления рабочей жидкости втулки 5 и 6 перемещаются в разные стороны, сжимают эластичные кольца 7 и 8 и образуют между собой зазор, через который рабочая жидкость поступает в зону раздачи, создавая раздающие усилия на трубу 1.

Под действием раздающих усилий жидкости труба 1 деформируется сначала упруго, затем пластично и прижимается к стенке отверстия трубной доски 16. При дальнейшем повышении давления трубная доска также деформируется. После снятия давления втулки 5 и 6 смещаются навстречу друг другу под действием упругих сил эластич-!

5 ных уплотнительных колец 7 и 8, пока обращенные друг к другу торцы втулок 9 и 10 не сомкнутся через уплотнительный элемент

13. При этом промежуточный кольцевой канал 11 оказывается изолированным от внешней среды.

Устройство для раздачи труб, содержащее цилиндрическую оправку, с централь25 ным и радиальными каналами для подачи рабочей среды, расположенные на оправке нажимную гайку, опорный элемент и уплотнительные кольца, отличающееся тем, что, с целью повышения долговечности работы, опорный элемент выполнен в виде установленных на оправке с возможностью осевого перемещения двух втулок, в которых выполнены внутренние цилиндрические проточки, образующие общий промежуточный ка-. нал, связанный с радиальными каналами оправки, и уплотнительного элемента, размещенного между контактирующими торцами втулок.
