Изобретение относится к погрузочным устройствам, используемым для загрузки сыпучими материалами емкостей, преимущественно крытых железнодорожных вагонов. Целью изобретения является обеспечение полноты загрузки емкостей. На загрузочном рукаве 1 шарнирно установлен патрубок 2, в котором закреплено приспособление для направления потока, содержащее короб 8 прямоугольного сечения с раструбом 9 в верхней части, смонтированные в коробе 8 параллельные пластины 10, верхние кромки которых размещены ниже линии перегиба стенок короба в раструб. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ai (19) (11) (51) 5 В

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4473506/27-13 (22) 01.06.88 (46) 07.05.90. Бюл. № 17 (71) Управление Западно-Сибирской железной дороги (72) Б. И. Захарьчев, Л. И. Гросман, Н. В. Дьяченко и И. А. Крылов (53) 621.798 (088.8) (56) Авторское свидетельство СССР № 1306814, кл. В 65 В 1/10, 1985. (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ

ЕМКОСТЕЙ СЫПУЧИМ МАТЕРИАЛОМ (57) Изобретение относится к погрузочным устройствам, используемым для загрузки сыпучими материалами емкостей, преимущественно крытых железнодорожных вагонов.

Целью изобретения является обеспечение полноты загрузки емкостей. На загрузочном рукаве 1 шарнирно установлен патрубок 2, в котором закреплено приспособление для направления потока, содержащее короб 8 прямоугольного сечения с раструбом 9 в верхней части, смонтированные в коробе 8 параллельные пластины 10, верхние кромки которых размещены ниже линии перегиба стенок короба в раструб. 1 з. п. ф-лы, 2 ил.

1562237

10

20

Формула изобретения

50

Изобретение относится к погрузочным устройствам, используемым для загрузки сыпучими материалами емкостей, преимущественно крытых, например, железнодорожных вагонов.

Цель изобретения — обеспечение полноты загрузки емкостей.

Снабжение устройства загрузочным рукавом и выполнение приспособления для направления потока в виде короба прямоугольного сечения с размещенными в ней параллельными пластинами обеспечивает направление потока сыпучего материала на центральную часть рассекателя вдоль его оси, а затем — практически в горизонтальном направлении.

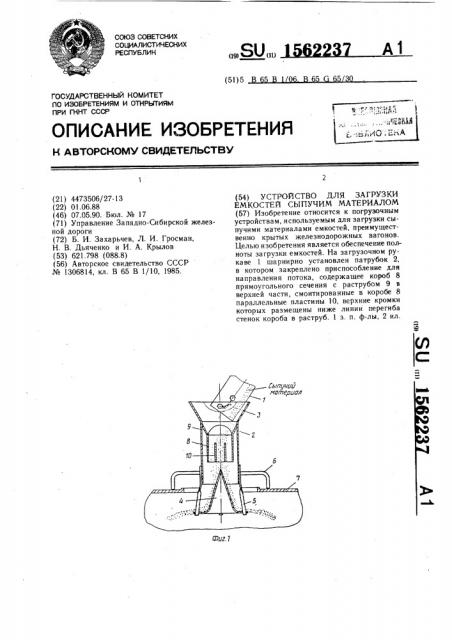

На фиг. 1 изображено устройство, общий вид, разрез; на фиг. 2 — то же, вид сверху.

Устройство содержит загрузочный рукав 1; патрубок 2, шарнирно закрепленный на загрузочном рукаве, например, цепями 3, и имеющий в верхней части заходный корпус, рассекатель 4, закрепленный на выходе из патрубка 2 с помощью стержней 5.

Снаружи на патрубке укреплены опоры 6, которыми устройство устанавливается на люк емкости 7. Рассекатель 4 выполнен в виде тела вращения, а в патрубке 2 закреплено приспособление для направления потока, содержащее короб 8 прямоугольного сечения с раструбом 9 в верхней части, смонтированные в коробе 8 пластины 10, верхние кромки которых размещены ниже линии перегиба стенок короба в раструб, при этом пластины расположены в плоскости, перпендикулярной плоскости качания загрузочного рукава и образуют между собой и со стенками короба прямоугольные каналы.

Верхние кромки пластин 10 могут быть размещены на линии пересечения плоскостей, в которых расположены сами пластины и стенки раструба, сопряженные со стенками короба, параллельными пластинам.

Устройство работает следующим образом.

Загрузочный рукав 1 с закрепленными на нем патрубком 2 устанавливают над люком емкости 7. Опоры 6 обеспечивают вертикальную ориентацию патрубка как при первоначальной установке, так и при перемещениях рукава с патрубком в процессе загрузки. При подаче частиц сыпучего материала в емкости они движутся по загрузочному рукаву 1 и поступают в патрубок 2.

Часть потока материала попадает на раструб

9, двигается по ним и затем попадает в центральную прямоугольную часть короба 8, где взаимодействует с пластинами 10 и ориентируется вдоль оси рассекателя 4.

Двигаясь по рассекателю, центральный поток двигает за собой остальную массу материала и приобретает горизонтальную составляющую скорости, что ведет к заполнению пазух в емкости, ранее недоступных.

Наличие в устройстве пластин !О повышает эффективность работы рассекателя в условиях, когда загрузочный рукав отклоняется от вертикали, что не является редкостью, например, при загрузке такого сыпучего материала, как зерно. Ввиду того, что вагоны подаются на погрузку с невысокой точностью позиционирования и вследствие различного расположения загрузочных люков на различных типах вагонов, рукава приходится наклонять, а в вагонах, где люки выполнены удлиненными, рукава передвигают и во время загрузки. Кроме того, реальный поток в загрузочных рукавах практически всегда неравномерен по сечению рукава и смещен в сторону наклона рукава.

Может быть смещение потока на выходе рукава и по ряду других причин (изгибы стенок рукава, местные отклонения рукава от вертикали). Наличие пластин позволяет устранить эти недостатки.

1. Устройство для загрузки емкостей сыпучим материалом, содержащее патрубок с заходным конусом и опорами, смонтированный на его выходе рассекатель, выполненный в виде тела вращения, и закрепленное в патрубке приспособление для направления потока, отличающееся тем, что, с целью обеспечения полноты загрузки емкостей, устройство снабжено загрузочным рукавом, при этом патрубок шарнирно закреплен на последнем, рассекатель связан посредством стержней с патрубком, а приспособление для направления потока содержит короб прямоугольного сечения с раструбом в верхней части, смонтированные в коробе параллельные пластины, верхние кромки которых размещены ниже линии перегиба стенок короба в раструб, при этом пластины расположены в плоскости, перпендикулярной плоскости качания загрузочного рукава, и образуют между собой и со стенками короба прямоугольные каналы.

2. Устройство по п. 1, отличающееся тем, что верхние кромки пластин размещены на линии пересечения плоскостей, в которых расположены сами пластины и стенки раструба, сопряженные со стенками короба, параллельными пластинам.
