Реферат



Изобретение относится к машиностроению и может быть использовано для аварийной остановки канатов подъемников, кабин лифтов и других грузоподъемных средств. Цель изобретения - повышение надежности в работе. Ловитель содержит втулку с отверстием, через которое проходит канат. Втулка посредством кривошипа соединена со штоком поршня, перемещяющегося внутри цилиндра, в рабочей полости которого установлен пиропатрон, соединенный с источником аварийного сигнала. При срабатывании пиропатрона поршень двигается вперед под действием давления газов и придает кривошипу вращательно-поступательное движение, который проворачивает втулку на 180°. Канат, изгибаясь, останавливается под действием силы трения. 2 ил.

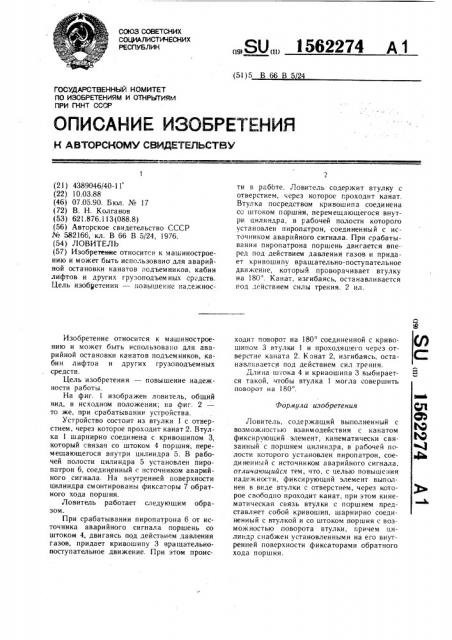

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 В 66 В 5 24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTGPCHOMY СВИДЕТЕЛЬСТВУ

Формула изобретения

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4389046/40-1 1 (22) 10.03.88 (46) 07.05.90. Бюл. № 17 (72) В. H. Колганов (53) 621.876.113 (088.8) (56) Авторское свидетельство СССР № 582166,-кл. В 66 В 5/24, 1976. (54) ЛОВИТЕЛЬ (57) Изобретеиие относится к машиностроению и может быть использовано для аварийной остановки канатов подъемников, кабин лифтов и других грузоподъем ных средств.

Цель изобретения — повышение надежносИзобретение относится к машиностроению и может быть использовано для аварийной остановки канатов подъемников, кабин лифтов и других грузоподъемных средств.

Цель изобретения — повышение надежности работы.

На фиг. изображен ловитель, общий вид, в исходном положении; на фиг. 2 то же, при срабатывании устройства.

Устройство состоит из втулки 1 с. отверстием, через которое проходит канат 2. Втулка 1 шарнирно соединена с кривошипом 3, который связач со штоком 4 поршня, перемещающегося внутри цилиндра 5. В рабочей полости цилиндра 5 установлен пиропатрон 6, соединенный с источником аварийкого сигнала. На внутренней поверхности цилиндра смонтированы фиксаторы 7 обратного хода поршня.

Ловитель работает следующим образом.

При срабатывании пиропатрона 6 от источника аварийного сигнала поршень со штоком 4, двигаясь под действием давления газов, придает кривошипу 3 вращательнопоступательное движение. При этом проис„„SU„„1562274 А 1 ти в работе. Ловитель содержит втулку с отверстием, через которое проходит канат.

Втулка посредством кривошипа соединена со штоком поршня, перемещающегося внутри цилиндра, в рабочей полости которого установлен пиропатрон, соединенный с источником аварийного сигнала. При срабатывании пиропатрона поршень двигается вперед под действием давления газов и придает кривошипу вращательно-поступательное движение, которыч проворачивает втулку на 180 . Канат, изгибаясь, останавливается под действием силы трения. 2 ил. ходит поворот на 180 соединенной с кривошипом 3 втулки и проходящего через отверстие каната 2. Канат 2, изгибаясь, останавливаетсяя под действием сил .трения.

Длина штока 4 и кривошипа 3 выбирается такой, чтобы втулка 1 могла совершить поворот на 180 .

Ловитель, содержащий выполненный с возможностью взаимодействия с канатом фиксирующий элемент, кинематически связанный с поршнем цилиндра, в рабочей полости которого установлен пиропатрон, соединенный с источником аварийного сигнала. отличающийся тем, что, с целью повышения надежности, фиксирующий элемент выполнен в виде втулки с отверстием, через которое свободно проходит канат, при этом кинематическая связь втулки с поршнем представляет собой кривошип, шарнирно соединенный с втулкой и со штоком поршня с возможностью поворота втулки, причем цилиндр снабжен установленными на его внутренней поверхности фиксаторами обратного хода поршня.!
