Реферат

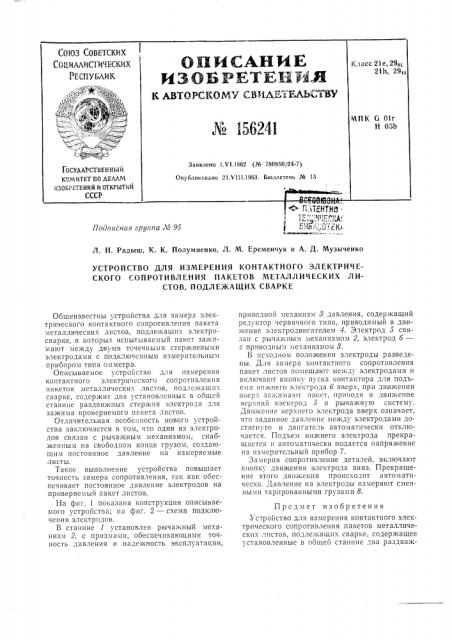

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПЛЛИК

ОXXИCAHИЕ

КЗ ОИ РETEH Н,И

K АВТОРСКОМУ СВИЛЕН Р АЬСНВУ

Ко 156241

Класс 21е, 29вт

2lh, 291т

МПК G Olr

Н 05b

Заявлено 1.VI.1962 (№ 780850/24-7) Опубликовано 21.7!11.1963. Бюллетень № 15

ГОСУДА1ъСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР "1. 1 йН ГНбо, 10 /.„, 1 1 г- (/.

Подггисная группа № 95

Л. Н, Радыш, К. К. Полумиенко, Л. M. Еременчук и А. Д. Музыченко

УСТРОЙСТВО ДЛЯ ИЗМЕРЕН ИЯ КОНТАКТНОГО ЭЛ ЕКТРИЧ ЕСКОГО СОПРОТИВЛЕНИЯ ПАКЕТОВ МЕТАЛЛ ИЧЕСКИХ Л ИСТОВ, ПОДЛЕЖАЩИХ СВАРКЕ

Общеизвестны устройства для замера электрического контактного сопротивления пакета металлических листов, подлежащих электросварке, B которых испытываемый пакет зажимают между двумя точечными стержневыми электродами с подключенным измерительным прибором типа омметра.

Описываемое устройство для измерения контактного электрического сопротивления пакетов металлических листов, подлежагцих сварке, содержит два установленных в общей станине раздвижных стержня электрода для зажима проверяемого пакета листов.

Отличительная особенность нового устройства заключается в том, что один из электродов связан с рычажным механизмом, снабженным на свободном конце грузом, создаюгцим постоянное давление на измеряемые листы.

Такое выполнение устройства повышает точность замера сопротивления, так как обеспечивает постоянное давление электродов на проверяемый пакет листов.

На фиг. 1 показана конструкция описываемого устройства; на фиг. 2 — схема подключения электродов.

В станине 1 установлен рычажный механизм 2, с призмами, обеспечивающими точность давления и надежность эксплуатации, приводной механизм 8 давления, содержащий редуктор червячного типа, приводимый в движение электродвигателем 4. Электрод 6 связан с рычажным механизмом 2, электрод 6— с приводным механизмом 3.

Б исходном положении электроды разведены. Для замера контактного сопротивления пакет листов помещают между электродами и

Вкл1оча1от кноп1л пуска контакTîðà для подъема нижнего электрода 6 вверх, при движении вверх зажимают пакет, приводя в движение верхний электрод 6 и рычажную систему.

Движение верхнего электрода вверх означает, что заданное давление между электродами достигнуто и двигатель автоматически отключается. Подъем нижнего электрода прекращается и автоматически подается напряжение на нзмерительньш прибор 7.

Замерив сопротивление деталей, включают кнопку движения электрода вниз. Прекращение этого движения происходит автоматически. Давление на электроды измеряют сменными тарированными грузами 8.

Предмет изобретения

Устройство для измерения контактного электрического сопротивления пакетов металлических листов, подлежагцих сварке, содержащее установленные в общей станине два раздвижМ 15б241 сйиа1

Составитель А. Юфии

Редактор И. Л. Дубровская Техред А. А. Камышиикова Корректор М. И. Эаьмус

Поди. к ие к 9/Х вЂ” 63 г. Формат бум. 60); 90 18 Объем 0,23 изд. гк

Заказ 2476115 Тираж 1200 Цена 4 кotl.

ЦНИИПИ Государственного комитета по дедам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2, ных стержня-электрода, слу>каших для зажима между их концами проверяемого пакетов листов, отличающееся тем, что, с целью повышения точности замера сопротивления, путем обеспечения постоянного давления электродов на проверяемый пакет листов, один из электродов связан с рычажным механизмом, снабженным на свободном конце грузом, создающим постоянное давление на измеряемые листы.
