Способ определения сопротивления горных пород отрыву

Способ определения сопротивления горных пород отрыву

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу. Цель изобретения - снижение трудоемкости и повышение точности. Оконтуривают исследуемый объем 4 горной породы (ГП) тремя щелями (Щ), две Щ 3 из которых выполнены параллельно друг другу и ортогонально поверхности образца 1 ГП и третьей Щ 2, которая выполнена наклонно к поверхности образца 1 ГП. Оконтуренный объем 4 ГП нагружают внецентренно до его отрыва путем приложения разрушающей нагрузки по дну наклонной Щ 2 рычагом 5, который вставляют в Щ 2 между Щ 3. По разрушающей нагрузке определяют прочность ГП. Использование способа обеспечивает возможность испытаний широкого класса ГП, включая ГП малопрочные и слабосвязанные. Возможность получения большого количества данных обеспечивает повышение точности. Простота способа значительно снижает трудоемкость испытаний. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (Si)S Е 21 С 39/00

О,:, .

° с J",,3.>пйп

Д 4, Ч1!,," .!: 3 мР9 7

, 1 ., Q1 " XA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ .

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4349459/24-03 (22) 24. 12.87 (46) 07.05.90. Бюл. 9 17 (71) Грозненский нефтяной институт им. акад. М.Д.Миллионщикова (72) В.Н.Шестаков и Н.А.Колесников (53) 622.35 (088.8) (56) Авторское свидетельство СССР

В 1016508, кл. E 21 C 39/00, .1982. (54) СПОСОБ ОПРЕДЕЛЕНИИ СОПРОТИВЛЕНИЯ ГОРНЫХ ПОРОД ОТРЫВУ (57) Изобретение относится к горному делу. Цель изобретения — снижение трудоемкости и повышение точности °

Оконтуривают исследуемый объем 4 горной породы (ГП) тремя щелями (Щ), две Щ 3 из которых выполнены парал„„SU„„15 2448 А1

2 лельно друг другу и ортогонально по1, верхности образца 1 ГП и третьей Щ 2, которая выполнена наклонно к поверхности образца 1 ГП. Оконтуренный объем 4 ГП нагружают внецентренно до его отрыва путем приложения разрушающей нагрузки по дну наклонной Щ 2 рычагом 5, который вставляют в Щ 2 между Щ 3. По разрушающей нагрузке определяют прочность ГП. Использование способа обеспечивает воэможность испытаний широкого класса ГП, включая

ГП малопрочные и слабосвязанные. Воэ- можность получения большого количества данных обеспечивает повышение точности. Простота способа значительно д

° снижает трудоемкость испытаний. 2 ил.

1562448

Изобретение относится к горному делу и предназначено для определения физико-механического свойства горной породы, а именно предела сопротивления отрыву.

Цель изобретения — снижение трудоемкости и повышение точности.

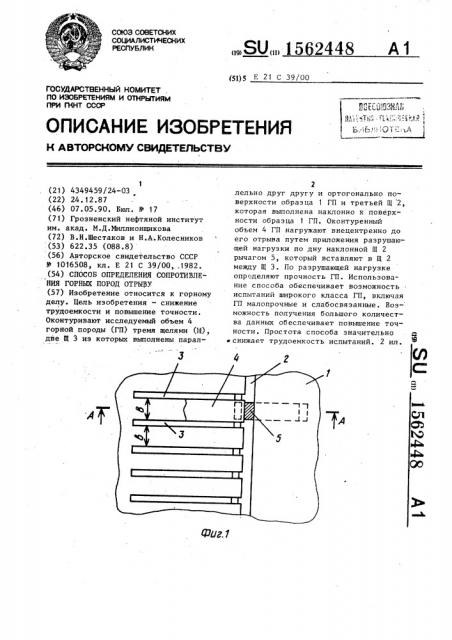

На фиг.1 изображена схема реализации способа определения сопротивГ ! ления горных пород отрыву на образ-! це горной породы," на фиг.2 — сечение А-А на фиг.1.

Способ определения сопротивления горных пород отрыву реализуется сле" дующим образом.

На поверхности образца 1 породы о под углом 45-50 к поверхности дисковой алмазной фрезой (не показана) разрабатывают наклонную щель 2, пос- 2g ле чего ортогонально поверхности образца 1 и щели 2 разрабатывают параллельные щели 3. В результате оконтуривают исследуемый объем 4 породы тремя щелями, две щели 3 из ко- 25 торых выполнены параллельно друг другу и ортогонально поверхности образца 1 породы и третьей щели 2, которая выполнена наклонно к поверхности образца 1 породы. Оконтурен..ный объем 4 породы нагружают внецентренно до его отрыва путем прило" жения разрушающей нагрузки по дну наклонной щели 2 рычагом 5, который вставляют в щель 2 между щелями 3.

По размерам плеч рычага 5 определяют отрывающую силу и по ее значению и величинам высоты и ширины поперечного сечения оторванной части образца 1 по линии старта трещины 4р отрыва определяют величину R (Н/м ) сопротивления отрыву по формуле

4,44 Р о 1, Р где Ь, д — соответственно ширина и высота сечения оторванной части образца 1 по линии старта трещины отрыва, м, P — проекция пРиложенной по линии старта трещины отрыва силы на нормаль к поверхности породы.

По полученному значению сопротивления отрыву судят о прочности горной породы.

Величина угла наклона щели 2 выбирается в соответствии с углом развития конических трещин при вдавливании в породу породоразрушающего инструмента.

В случае испытания малопрочных, слабосвязанных горных пород под нагружающим рычагом 5 устанавливают

1 опорный уголок 6.

Использование предлагаемого способа определения сопротивления горных пород отрыву обеспечивает возможность испытаний широкого класса пород, включая породы малопрочные и слабосвязанные. Так как на одном обралце породы возможно оконтуривать несколько испытываемых объемов породы, то способ на одном образце применяют многократно, получая большое количество данных, что обеспечивает повышение точности определения сопротивления горных пород отрыву.

Очевидная простота способа значительно снижает трудоемкость испыта ний е

Формула изобретения

Способ определения сопротивления горных пород отрыву, заключающийся в том, что оконтуривают щелями исследуемый объем породы, нагружают его до разрушения и по разрушающей на груэке определяют прочность горной породы, отличающийся тем, что, с целью снижения трудоем-кости и повышения точности, объем породы оконтуривают тремя щелями, две из которых выполнены параллельно друг другу и ортогонально поверхности породы и третьей щели, которую выполняют наклонно к поверхности породы, а нагрузку к оконтуренному объему прикладывают по дну наклонной, щели.

1562448

Составитель Л. Климов

Редактор О.Головач Техред Л,Олийнык Корректор И.Муска

Заказ 1042

Тираж 390

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
