Гибкое колесо волновой передачи

Гибкое колесо волновой передачи

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и предназначено для разделения в волновых передачах зон с различным давлением. Целью изобретения является повышение надежности и долговечности гибкого колеса волновой передачи за счет разгрузки при деформировании колеса мест соединения его элементов, для чего контактирующие пояски 2 и 3 оболочки 1 и ответные поверхности фланца 4 и торцовой диафрагмы 5 выполнены в продольном сечении радиусными. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5})5 F 16 Н 55!00.

6 сь0

ИМЛИ-1

БИБЛИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕЧЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4417318/25-28 (22) 26.04.88 (46) 07.05.90. Бюл. М 17 (71) Научно-производственное объединение "Сибцветметавтоматика и (72) А.А.Никитин (53) 621.833.7(088.8) (56) Авторское свидетельство СССР

Ф 322540, кл . F 16 Н 1/00, 1972.

„„SU„„15625 7 А1

2 (54) ГИБКОЕ КОЛЕСО ВОЛНОВОЙ ПЕРЕДАЧИ (57) Изобретение относится к машиностроению и предназначено для разделения в волновых передачах зон с различным давлением. Целью изобретения является повышение надежности и долговечности гибкого колеса волновой передачи за счет разгрузки при деформировании колеса мест соединения его элементов, для чего контактируюе пояски 2 и 3 оболочки 1 и ответе поверхности фланца 4 и торцовой афрагмы 5 выполнены в продольном чении раднусными. 1 ил.

1562567

Формула изоб ретения

Составитель С. Котельников

Редактор М.Бланар Техред Л.Олийнык Корректор М.Кучерявая

Заказ !048

Тираж 488

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Изобретение относИтся к машиностроению н предназначено для разделения в волновых передачах зон с различным давлением.

Цель изобретения — повьппение надежности и долговечности гибкого колеса волновой передачи за счет разгрузки элементов конструкции колеса.

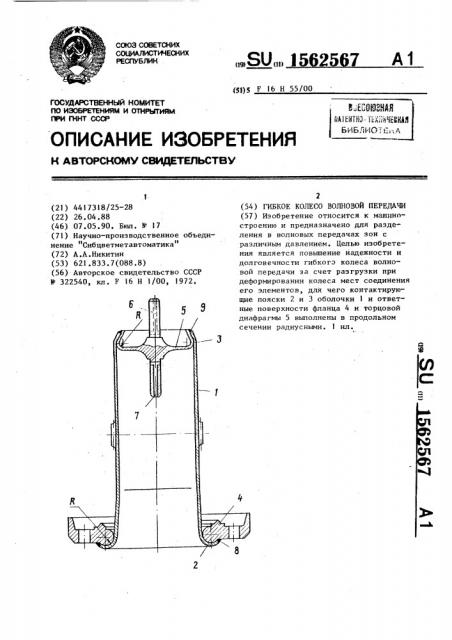

На чертеже представлено гибкое ко- 10 л со, продольный разрез.
