Реферат



Изобретение относится к области теплоэнергетики и позволяет повысить экономичность работы парогенератора 2 барабанного типа за счет уменьшения дросселирования питательной воды регулирующим клапаном 8, управляемым регулятором 6 через исполнительный механизм 7. Регулятор 6 получает сигналы по расходу питательной воды от датчика 3 и уровню в барабане от датчика 1. Датчик 4 влажности пара, установленный в паропроводе и связанный через преобразователь 5 с регулятором 6, быстро реагирует на изменение режима работы парогенератора и уменьшает дросселирование питательной воды регулирующим клапаном 8. 1 ил.

COIO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК .

Л0„,1562 (5!)5 F 22 D 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСВ ВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ .

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П.1НТ СССР (21) 4317921/24-06 (22) 20. 10 ° 87 (46) 07,05,90. Бюл. Ф 17 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт атомного энергетического машиностроения (72) Ф.M.Kàö, Л.А, Островский, В ° 3,Ппешков и А.Ю,Дубнов (53) 621. 182. 3 (088. 8) (56) Ппютинский В,И, и др. Автоматическое управление и защита теплоэнергетических установок,АЭС, — М,:

Энергоиздат, 1983, с, 144, (54) СИСТЕМА ABT0MATHЧЕСКОГО РЕГУЛИРОВАНИЯ УРОВНЯ В БАРАБАНЕ ПАРОГЕНЕРАТОРА

2 (57) Изобретение относится к области теплоэнергетики и позволяет повысить экономичность работы парогенератора

2 барабанного типа за счет уменьшения дросселирования питательной воды регулирующим клапаном 8, управляемым регулятором 6 через исполнительный механизм 7, Регулятор 6 получа-ет сигналы по расходу питательной воды от датчика 3 и уровню в барабане от датчика 1, Датчик 4 влажности па.ра установленный в паропроводе и связанный через преобразователь 5 с регулятором 6, быстро реагирует на изменение режима работы парогенератора и уменьшает дросселирование питатель- 2

Ю ной воды регулирующим клапаном 8, 1 ил, 1562591

Формула изобретения

Составитель В. Назаров

Редактор И,Дербак Техред Л,Олийнык Корректор Л, Патаи я

Заказ 1049 Тираж 356 Подписное

ВЙИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский, комбинат "Патент", r Ужгород, ул. Гагарина, 101

Изобретение относится к теплоте ни е, в частности к системам автоматического регулирования уровня в барабанах-сепараторах и парогенера—

5 тор + о

Целью изобретения является повышение экономичности работы парогенератора путем уменьшения потерь на дросс ирование, 10

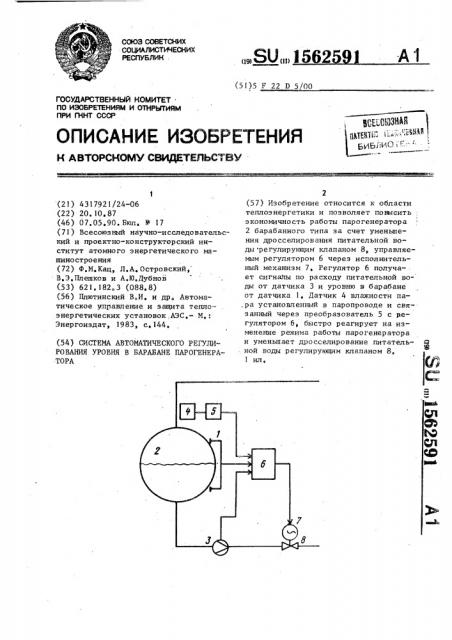

На чертеже представлена структур- нн схема системы, 1Система автоматического регулирои я уровня включает в себя датчик

1 рровня пнтатаньной воды в барабане парогенератора 2, датчик 3 расхода, питательной воды и датчик 4 влажности пара, Выход датчиков влажности подключен на вход преобразователя 5, а выходы преобразователя, датчика 20 ур вня и расхода питательной воды подюп чены на вход регулятора 6, выход ко орого соединен с исполнительным ме анизмом 7. регулирующего питательно о клапана 8, 25

Система работает следующим образом. (При изменении расхода питательной воды сигнал от датчика 3 расхода питательной воды поступает на вход регулятора 6 и тот восстанавливафт исходный расход питательной воды еще до того как заметно- отклонится,уровень. При изменении тепловой мошности происходит изменение влажности пара и сигнал от датчика 4 влажности через преобразователь 5 поступает на вход регулятора 6, приводя к изменению расход питательной вовы в нужном направлении, После окончания переходного процесса сигналы от датчика 3 расхода питательной воды и преобразователя 5 уравновешивают друг друга, Нулевой сигнал на входе регулятора 6 появляется только в случае, если сигнал от датчика 1 уровня равен заданному, при этом дросселирование уменьшается., Таким образом, предлагаемая система повышает экономичность работы парогенератора.

Система автоматического регулирования уровня в барабане парогенератора, содержащая датчики уровня и расхода питательной воды, выходы которых подключены к входам регулятора, соединенного с питательным клапаном, о тличающая ся тем, что, с целью повышения экономичности работы парогенератора путем уменьшения потерь на дросселирование, система дополнительно содержит установленный в паропроводе датчик влажности пара, выход которого подключен к входу регулятора.
