Реферат



Изобретение относится к теплообменной технике и может быть использовано в системах отопления и вентиляции. Цель изобретения - повышение эффективности в условиях нагрева воздуха (В) с исходной отрицательной температурой (Т). При понижении Т приточного В по сигналу датчика 11 Т закрывается жалюзийная решетка 10, а электропроводные трубные доски (ТД) 2 и 12 подключают к источнику питания. При этом в пространстве, ограниченном ТД 1 и 2, происходит утилизация тепловой энергии вытяжного В, а в пространстве, ограниченном ТД 2 и 12, - электронагрев приточного В через стенки труб 3, покрытых электропроводной пленкой 9, до требуемой Т. В результате обеспечивается нагрев В до заданной Т при любых исходных Т В. 1 з.п. ф-лы, 1 ил.

4 А1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (!1) (у!)5 F 23 L 15/04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫГИЯМ

ПРИ ГКНТ СССР (21) 4438446/24-06 (22) 09.06.88 (46) 07.05,90. Бюл. Р 17 (71) Научно-проектно-техническое объединение "Белстройнаука" (72) Л.С. Герасимович, В.С. Змушко и С.И. Пчелкин (53) 662.925(088.8) (56) Авторское свидетельство СССР

819513, кл. F 23 L 15/04, 1979.

Авторское свидетельство СССР

9 800497, кл. F 23 L 15/04, 1979. (54) ТРУБЧАТЬЙ ВОЗЛУХОПОДОГРЕВАТЕЛЬ (57) Изобретение относится к теплообменной технике и может быть использовано в системах отопления и вентиляции. Цель изобретения — повышение

2 эЛЛективности в условиях нагрева воздуха (В) с исходной отрицательной температурой (Т}, Прч понижении Т приточного В по сигналу датчика 11 Т закрывается жалюзийная решетка 10, а электропроводные трубные доски (ТД)

2 и 12 подключают к источнику питания, При этом.в пространстве, ограниченном

ТЦ и 2, происходит утилизация тепловой энергии вытяжного В, а в пространстве, ограниченном ТД 2 и 12, - электронагрев приточного В через стенки труб 3, покрытых электропроводной . пленкой 9, до требуемой T. В результате обеспечивается нагрев В до заданной Т при любых исходных Т В. s.n.

А-лы, 1 ил.

1562604

Изобретение относится к теплообменной технике и может быть использовано в системах отопления и вентиляции.

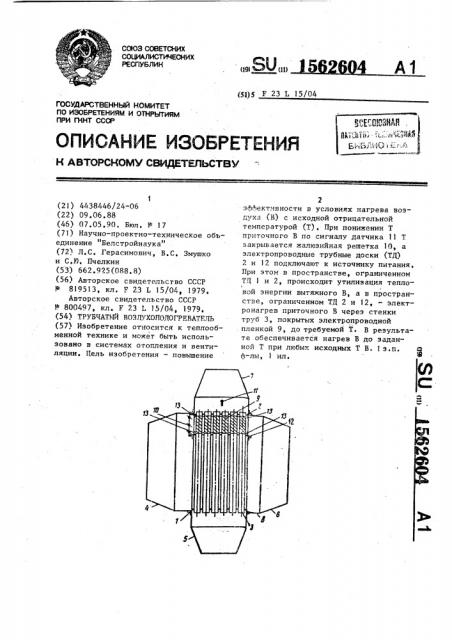

Цель изобретения — повышение эгМективности в условиях нагрева воздуха с исходной отрицательной температурой, На чертеже показан предлагаемый воздухоподогреватель.

Трубчатый воздухоподогреватель содержит пучок закрепленных во входной и выходной трубных досках I и 2 теплообменных труб 3, помещенных в снаб- 15 женном подводящими и отводящими патрубками ч-7 теплообменивающихся сред, а именно вытяжного и проточного воздуха, корпусе 8. В межтрубной зоне выходных участков труб 3 параллельно 20 с последними установлены электронагреватели, выполненные в виде слоя нанесенной на трубы 3 по их периметру пленки 9. Воздухоподогреватель содержит приводную жалюзийную решетку 10, 25 привод которой связан с датчиком 11 температуры, установленным в отВодящем патрубке 7 приточного воздуха, и дополнительную трубную, доску 12, установленную с зазором относительно вы- 3О ходной трубной доски 2, электронагреватели размещены в пределах высоты указанного зазора, а жалюзийная решетка 10 установпена в подводящем патрубке 4 греющей среды — вытяжного воздуха в зоне между выходной и дополнительной трубными досками 2 и 12, которые выполнены из электропроводного материала и снабжены электроизолирующими прокладками 13. Теплообмен- 40 ные трубы 3 выполнены из диэлектрик:а, например стекла, Воздухонагреватель работает следующим образом.

В режиме утилизации тепловой энер- 45 гии холодный приточный воздух через патрубок 5 поступает в пучок стеклянных труб 3, нагревается в них за с:ет теплоты, передаваемой ему через стенки бопее теплым вытяжным воздухом, протекающим по межтрубному пространству, и выходит через патрубок 7.

Теплый вытяжной воздух поступает в межтрубное пространство через патрубок 4 н удаляется через патрубок 6, 55

При этом поверхность участков труб 3 между трубными досками 2 и 12 используется как часть теплообменной поверхности, При понижении температуры приточного воздуха, ниже которой тепловой энергии, утилизируемой воздухоподогревателем, не хватает, требуется дополнительный подогрев приточного воздуха„ и устройство работает в режиме утилизации тепла вытяжного воздуха и дополнительного электрочодогрева приточного воздуха.

В этом режиме по сигналу датчика

)1 температуры с помощью привода закрывается жалюзийная решетка 10, а электропроводные трубные доски 2 и 12 подключают к источнику питания (не показан). При этом в пространстве, or— раниченном трубными досками 1 и 2, происходит утилизация тепловой энергии вытяжного воздуха, а в пространстве, orðÿíè÷åííoì трубными досками

2 и 12, электронагрев приточного воэдуха через стенки стеклянных труб 3, покрытых электропроводной пленкой 9, до требуемой температуры. При повышении наружной температуры до заданной датчик 11 температуры отключает источник питания от электропроводных трубных досок 2 и 12 и электропроводной пленки 9, открывает жалюзийную решетку 10 для пропуска вытяжного воздуха, и устройство начинает работать в режиме утилизации, В результате повышается эффективность работы воздухоподогревателя, так как при любых исходных температурах приточного воздуха обеспечивается его гарантированный нагрев до требуемого уровня„

6 о р м у л а и з обретения

l. Трубчатый воздухоподогреватель, содержащий пучок закрепленных во входной и выходной трубных досках теплообменных труб, помещенных в снабженном подводящими и отводящими патрубками теплообмениваюг ихся сред корпусе, причем в межтрубной зоне выходных участков труб параллельно с последними установлены электронагреватели, о т л ич а ю шийся тем, что, с целью повьпчения эйс ективности в условиях нагрева воздуха с исходной отрицательной температурой, он содержит приводную жалюзийную решетку и дополнительную трубную доску, установленную с зазором относительно выходной трубной доски, электронагреватели размещены в пределах высоты указанного зазо5 1562604 6 ра и выполнены в виде слоя нанесенной 2. Воздухоподогреватель по и. I, на трубы по их периметру пленки, а о т л и ч а ю ц и и с я тем что выФ - У жалюзииная решетка установлена в под- ходкая и дополнительйая трубные досводящем патрубке греющей среды в зоне ки выполнены из электропроводного ма5 между выходной и дополнительной труб- териала, а теплообменные трубы — из ными досками. диэлектрика.
